最大フロー |
2 0 l/分 |
マックスヘッド |
12メートル |
最大入力電力 |
45ワット |
最大効率 |
23 % |
電圧 |
交流220V |
絶縁クラス |
H |
ノイズ |
＜42dB （A） |
保護レベル |
IP44 4 |
アイテム番号:

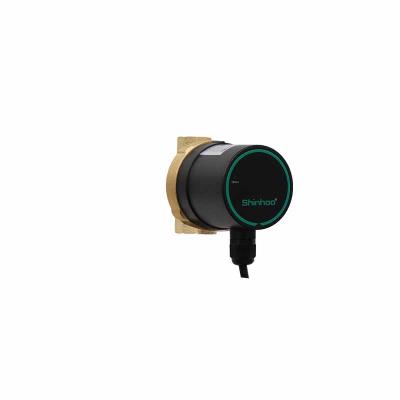

SPA 15-12E家庭用暖房および家庭用給水システム
空調システム
産業循環システム
ワンボタンスタート :ユーザーが「スタート」ボタンをタッチすると、ポンプが作動を開始します。水温が設定温度の上限に達するか、パイプラインに流れがなくなると、ポンプは作動を停止します。 作動開始後に「スタート」ボタンをクリックすると、ポンプを再びオフにできます 。
タイミング機能:現在の時刻が設定された時間内であり、水温が設定温度制限より低い場合はポンプが作動を開始し、水温が設定温度制限に達するかパイプラインに流れがない場合はポンプが作動を停止します。
終日モード機能：水温が設定温度の下限より低い場合はポンプが作動し、水温が設定温度の上限に達するか、パイプラインに流れがない場合、ポンプは作動を停止します。
蛇口始動導入：蛇口を約 1 秒間持ち上げると、ポンプが作動を開始します。水温が設定温度の上限に達するか、パイプラインに流れがない場合、ポンプは停止します。または、ポンプが停止すると、設定温度の上限未満になるまで 3 分間連続して作動します。
使用条件（シャフトを水平に保つ）
使用媒体:淡水または水+グリコール( ≤50 %)の混合物
中水温： 0 ℃ ～80 ℃
周囲温度: 0 ℃ ～+40 ℃ 。
入口圧力: >0.05bar
メディア硬度: 25 ° dH
空気の相対湿度:最大95 %
インストール図
SPA15-12E シリーズ電動 ポンプを取り付けるには、ポンプ ケースの矢印で ポンプ本体を通る液体の流れの方向を示します。
電動ポンプを直列に取り付ける場合は、入口と出口に付属 の 2 つのガスケットを取り付ける必要があります。
電動ポンプのシャフトは、取り付け時に水平位置にする必要があります。
電源電圧 220-240V 50/60Hz、PE モーター保護 外部保護は不要 IPクラス IP42 断熱クラス F 湿度 （ RH ） 最大95% システム圧力 1.0 MPa コンプライアンス CE/GS/EMC/LVD/RoHS/REACH 環境温度 0 ～ +40 ℃ 温度クラス TF95 液体の温度 2 ～ +110 ℃
電源電圧 220-240V 50/60Hz、PE モーター保護 外部保護は必要ありません IPクラス IP44 絶縁クラス H 湿度( RH ) 最大。95% システム圧力 1.0MPa コンプライアンス CE/GS/EMC/LVD/RoHS/REACH 環境温度 0 ～+40 ℃ 温度クラス TF110 液温 2 ～+110 ℃
最大流量 23リットル/分 マックスヘッド 12メートル 最大入力電力 45W 最大効率 30% 電圧 DC24V 絶縁クラス H ノイズ ＜ 42dB （A） 保護レベル IPX4
電源電圧 220-240V 50/60Hz、PE モーター保護 外部保護は必要ありません IPクラス IP44 絶縁クラス H （ RH ）湿度 最大。95% システム圧力 1.0MPa コンプライアンス CE/GS/EMC/LVD/RoHS/REACH 環境温度 0 ～ +40 ℃ 温度クラス TF110 液温 2 ～ +110 ℃
モデル ベーシック 80-10F 力 1000W 最大流量 35m3/h 最大ヘッド 10メートル 現在 4.9A 電圧・周波数 230V 50HZ ポンプハウジング 鋳鉄 汲み上げられた液体 水 絶縁クラス H 保護の程度 IP44 液温範囲 2～110℃ 最大システム圧力 1.0MPa
電源電圧 220-240V 50/60Hz、PE モーター保護 外部保護は必要ありません IPクラス IP44 絶縁クラス H （RH ）湿度 最大。95% システム圧力 1.0MPa コンプライアンス CE/GS/EMC/LVD/RoHS/REACH 環境温度 0 ～+40 ℃ 温度クラス TF110 液温 -30～+110℃ (グリコール50%まで) 電圧・周波数 230V/50HZ ポンプハウジング 鋳鉄/ステンレス鋼 エネルギー(EEI) ≤0.23-パート2
モデル ベーシック32-9、ベーシック32-9F 力 300W 最大流量 8m3/h 最大ヘッド 9m 現在 1.5A 電圧・周波数 115/230V 50HZ ポンプハウジング 鋳鉄 汲み上げられた液体 水 絶縁クラス H 保護の程度 IP44 液温範囲 2～110℃ 最大システム圧力 1.0Mpa
定格電圧：380V 定格電流: 4.52A 周波数：50Hz 定格流量：16m3/h 定格揚程：32m 定格電力:2200W 最大流量：23m3/h 最大落差：48m 最大電力：3100W 設計圧力：10bar 絶縁クラス：F 最大ユニット効率:45% 保護等級：IP54 振動：＜2.8mm/s 騒音：＜63dB( A) 方向：ポンプ入口側から見て反時計回り
エンクロージャクラス IPX4D (EN 60529)。 絶縁クラス H. 供給電圧 1 × 230 V ± 10 % 50 Hz、PE デジタル入力 PWM 0 ～ 10 V アナログ入力 4～20mA。0 ～ 10 W 直流 接続バス入力 Modbus RTU 漏れ電流 漏れ量 < 3.5 mА。漏れ電流は EN 60335-1 に従って測定されます。 EMC 適用規格: EN61000-3-2、EN61000-6-3、EN61800-3-3、EN55014-1、EN55014-2
定格電圧 AC 220-240V 最大流量 10 m³/時 定格流量 5.5 m³/時 頻度 50/60Hz 定格電流 1. 1 あ 最大揚程 12メートル 定格ヘッド 7 .5 メートル 入力電力 220 W
最大。流量( L /min ) 190 定格 流量( L/min ) 135 最大。頭長( m ) 5 定格揚程( m ) 3 入口直径 ( mm ) 50 出口直径( mm ) 50 入力電力(W) 220 出力電力(W) 125
モデル マスター SD 32 -6 180 最大流量 (m3/h) 3.8 最大揚程(m) 6.0 EEI EEI≤0.20-パート2 定格電圧 AC220-240V 定格電流 0.5A 頻度 50/60Hz 最大出力 39W 設計圧力 1.0MPa ノイズ ≤42dB(A) IPクラス IP44 絶縁クラス H
