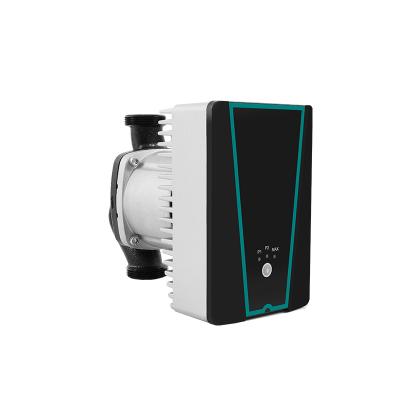

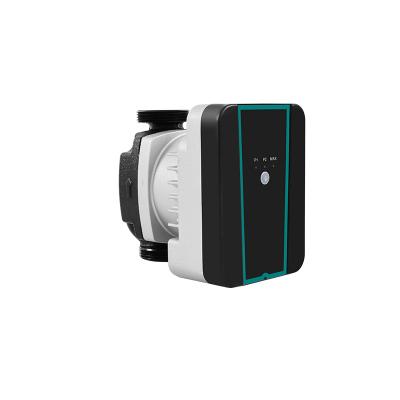

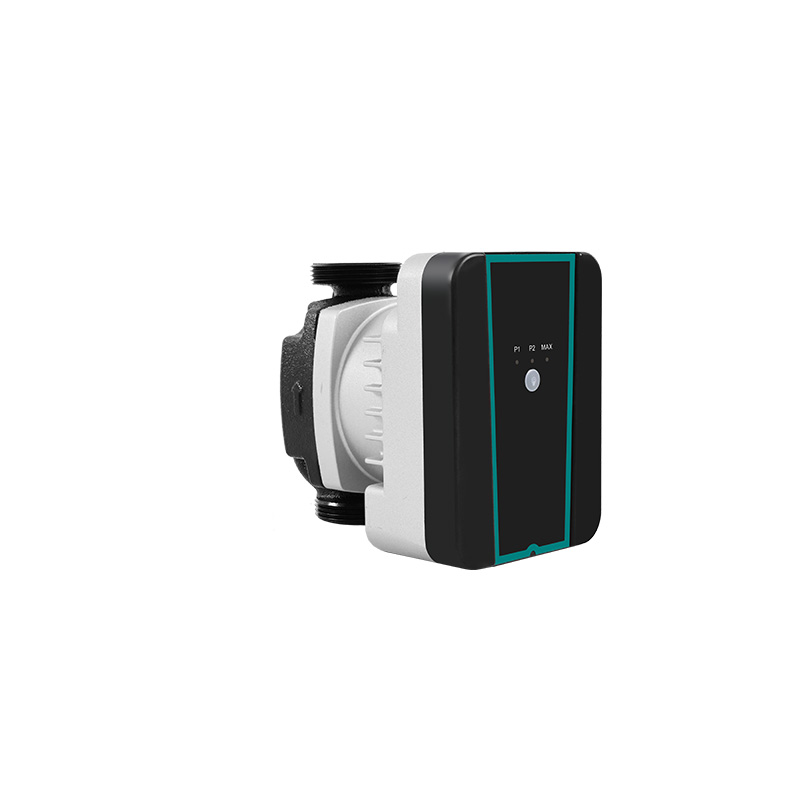

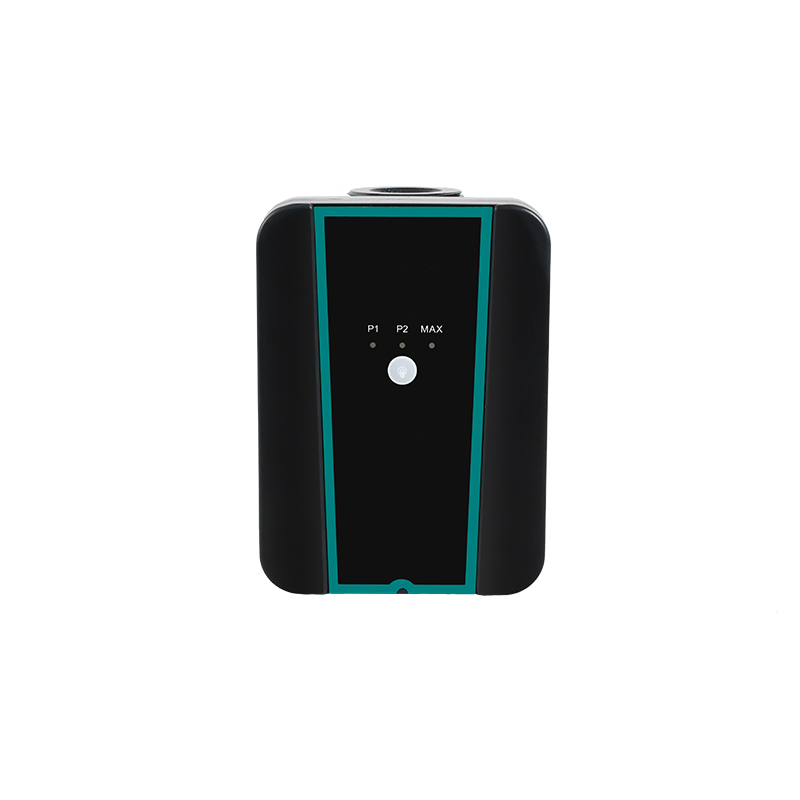

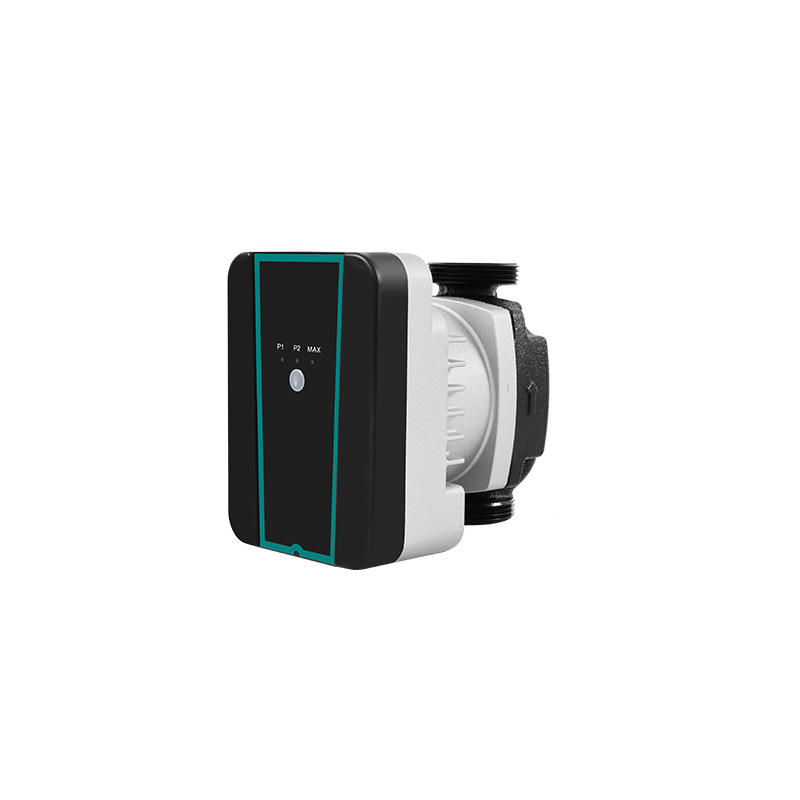

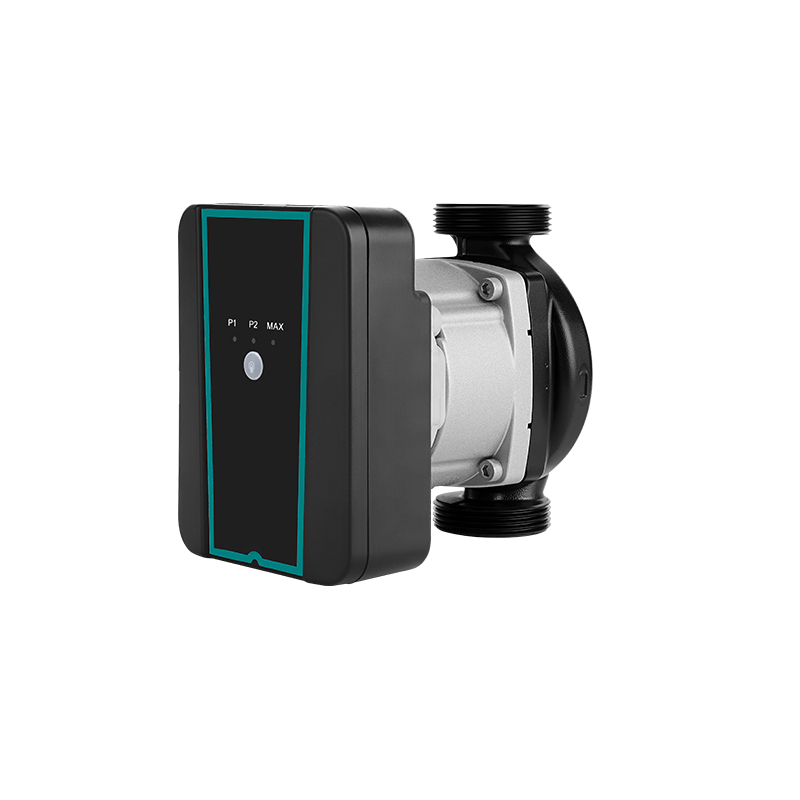

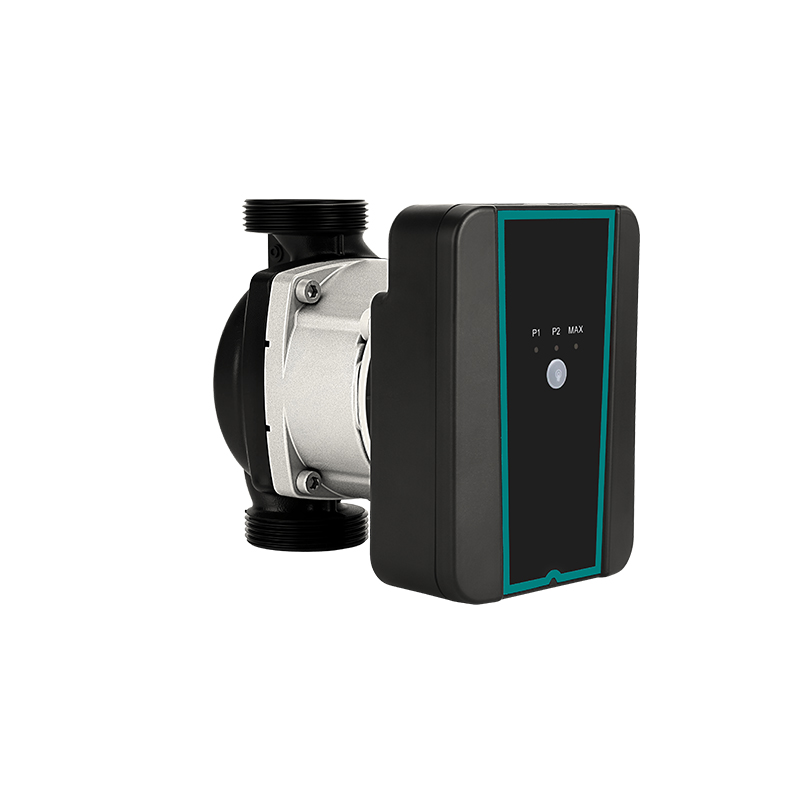

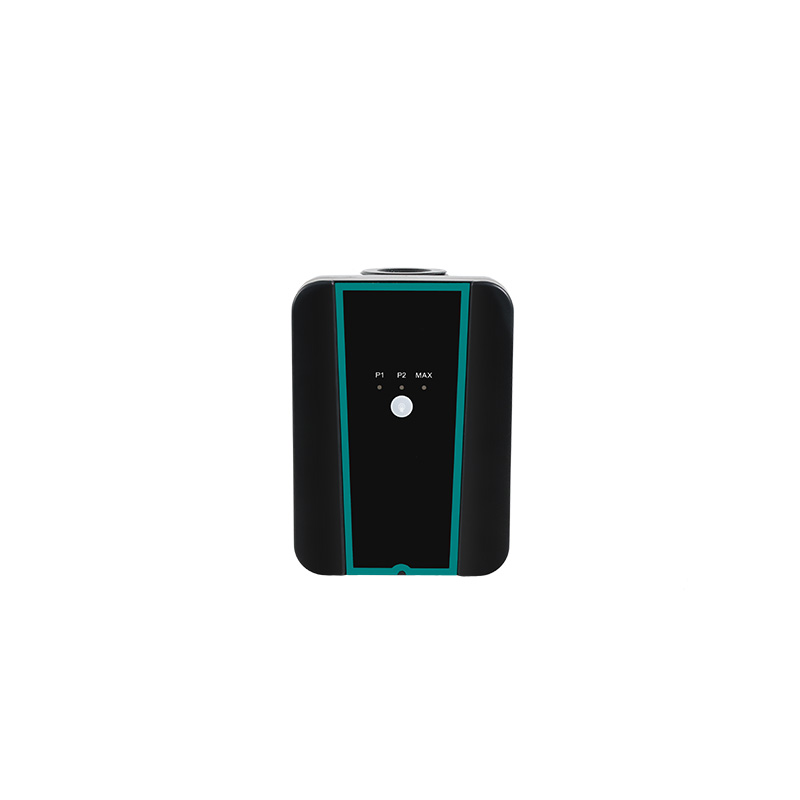

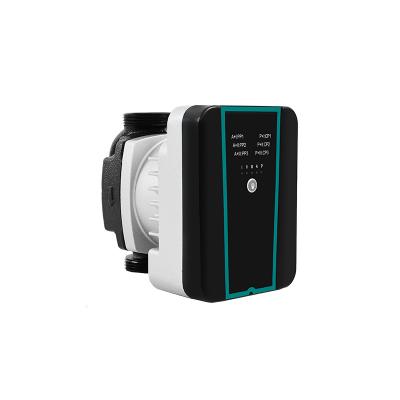

Master H 25-9 Pro ヒートポンプ サーキュレーター ポンプ

技術データ

電源電圧

220~240V、AC、保護アース

モーターの保護

外部保護は必要ありません

IPクラス

IP44

絶縁クラス

H

湿度(RH)

最大 95%

システム圧力

1.0MPa

コンプライアンス

EMC/RoHS/REACH/TUV/CE/EEI

環境温度

-30?~55?

温度クラス

TF 95

液温

2~+95°

接続/結合

シンフスタンダード/モレックス/TE

  • アイテム番号:

    Master H 25-9 Pro

1. 家庭用暖房・給水システム

2.空気・地中熱ヒートポンプシステム

3.空調システム

4.工業用温水循環システム

5.太陽熱システム

6. R290オールインバーターヒートポンプへの対応

利用範囲

空気熱源ヒートポンプ複合供給システム

製品認証

製品は TUVãCEãEMCãRoHSãREACHの要件を満たしています。 ãEEI≤0.23-part3認証

利点

簡単な設置と操作

自己適応モード AUTO (デフォルト設定) が装備されており、電源が接続されるとポンプが作動し、実際のシステムのニーズに応じてその性能を適応させます。

制御はデジタル パルス幅変調 (PWM) 低電圧信号によって行われ、さまざまなシステムのさまざまな流量要件を満たすためにポンプを使用できるようになります。

低騒音かつ高い快適性

騒音指数: ≤42dB(A)

低エネルギー消費

最大 6W の最低消費電力

多重保護

過電圧および過電流保護機能付き

エコデザインベンチマーク

EEI≤0.21-パート 3

クイックリリース電源プラグ

ポンプの起動と停止は速やかに行ってください。

基本パラメータ

最大流量:4.5m3/h

最大:9m

定格流量:2.5m3/h

定格:6.5m

定格電圧:220-240V AC

定格電流:0.9A

周波数:50/60Hz

入力電力:95W

設計圧力:1.0MPa

騒音: 36dB、A、

待機電力:≤3W

保護等級:IP44

サージ電流: 5A

温度クラス:TF95

ワイヤー付きベアポンプの重量:2kg±5%

速度:1550-4400rpm

メディア要件

媒体: 水または水 + グリコール (≤ 50%) 混合物

中温:2℃〜95℃

培地のPH値ï=6.5-8.5

中硬度 ï=25°dH

培地中の固体不純物の含有量:固体不純物の直径及び長さ方向≦0.1mm、体積率≦0.1%

サービス環境要件

ポンプの使用環境温度は、右図に示すように 媒体温度 2~95℃と同期させてください (エチレングリコール濃度の最大値は 50%、つまり媒体温度です)。最低気温は-30℃です

ポンプの起動と停止

開始時間: ウォーターポンプの開始時間は 8 秒未満、時間

電源投入から最高速度に達するまで

PWM モード時、ウォーターポンプ停止状態(無電源状態)から始動する場合

供給)、最高速度の 90% には少なくとも 8 秒以内に到達する必要があります

PWM モードでは、スタンバイ モードから開始し、

で最高速度の 90% に達します。

少なくとも 8 秒

シャットダウン時間: ウォーターポンプのシャットダウン時間は 1 秒未満、つまり

停電からウォーターポンプの停止までの時間

パフォーマンスカーブ

この性能曲線は、

用ポンプなどの常温水に適しています。

非水媒体の場合、ポンプの油圧性能が低下するため、

ポンプの選択では、液体媒体の特性を考慮する必要があります

電源接続

電圧±168AC220-240V(±10%)

周波数ï=50/60Hz

PWM 入力信号電圧±4-24V

最小入力電流ï=4mA

PWM 入力信号周波数: 100-2000Hz

PWM 出力信号: コレクタオープンドレイン出力、プルアップ抵抗に接続する必要があります。電圧はホストコンピュータの信号取得範囲に応じて選択されます

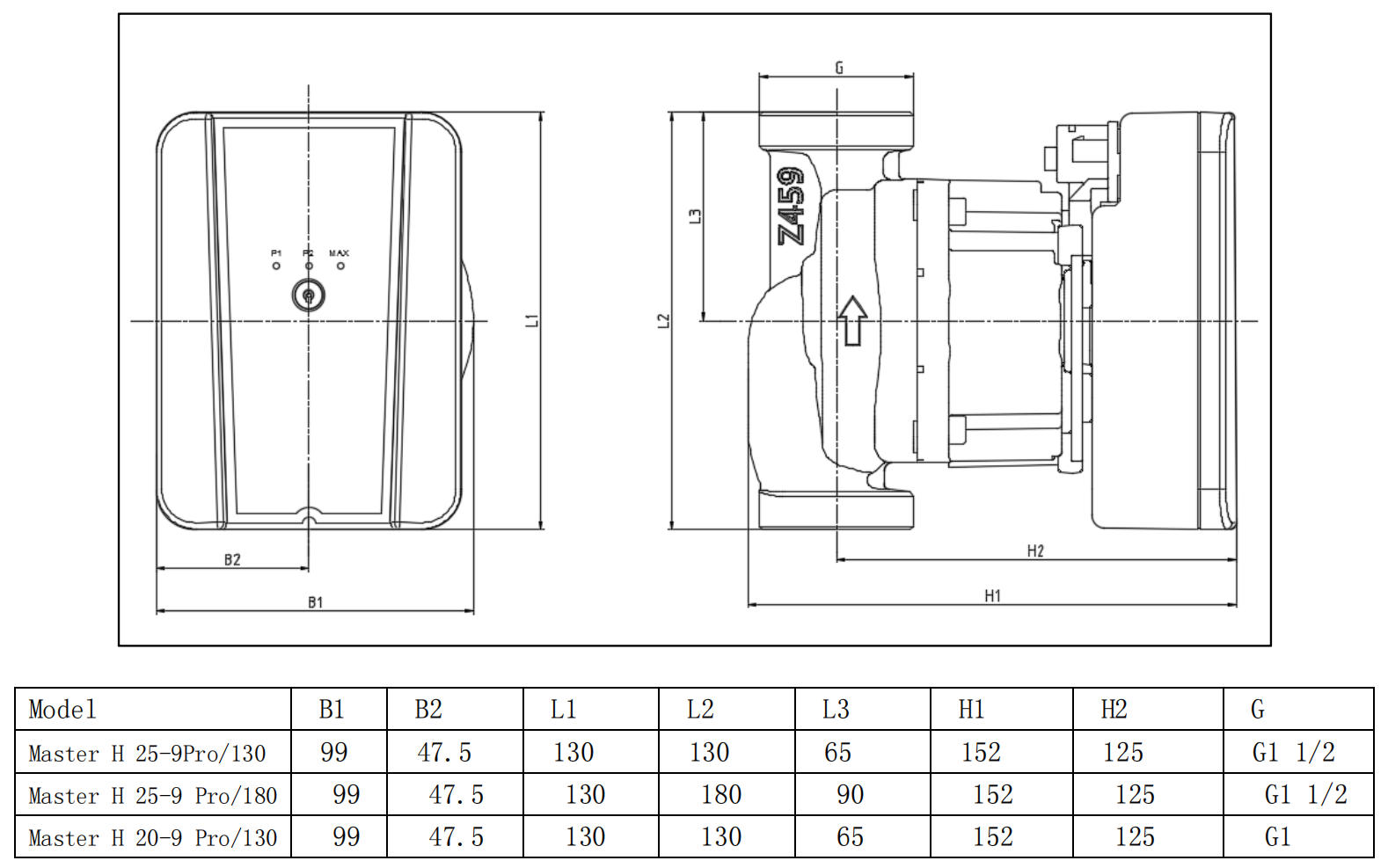

設置図

Master H 25-9 pro performance curve

このパフォーマンス曲線は常温に適しています水以外の媒体にポンプを使用すると、ポンプの水圧性能が低下するため、ポンプの選定には液体媒体の特性を考慮する必要があります。

マスター H 25-9 プロ

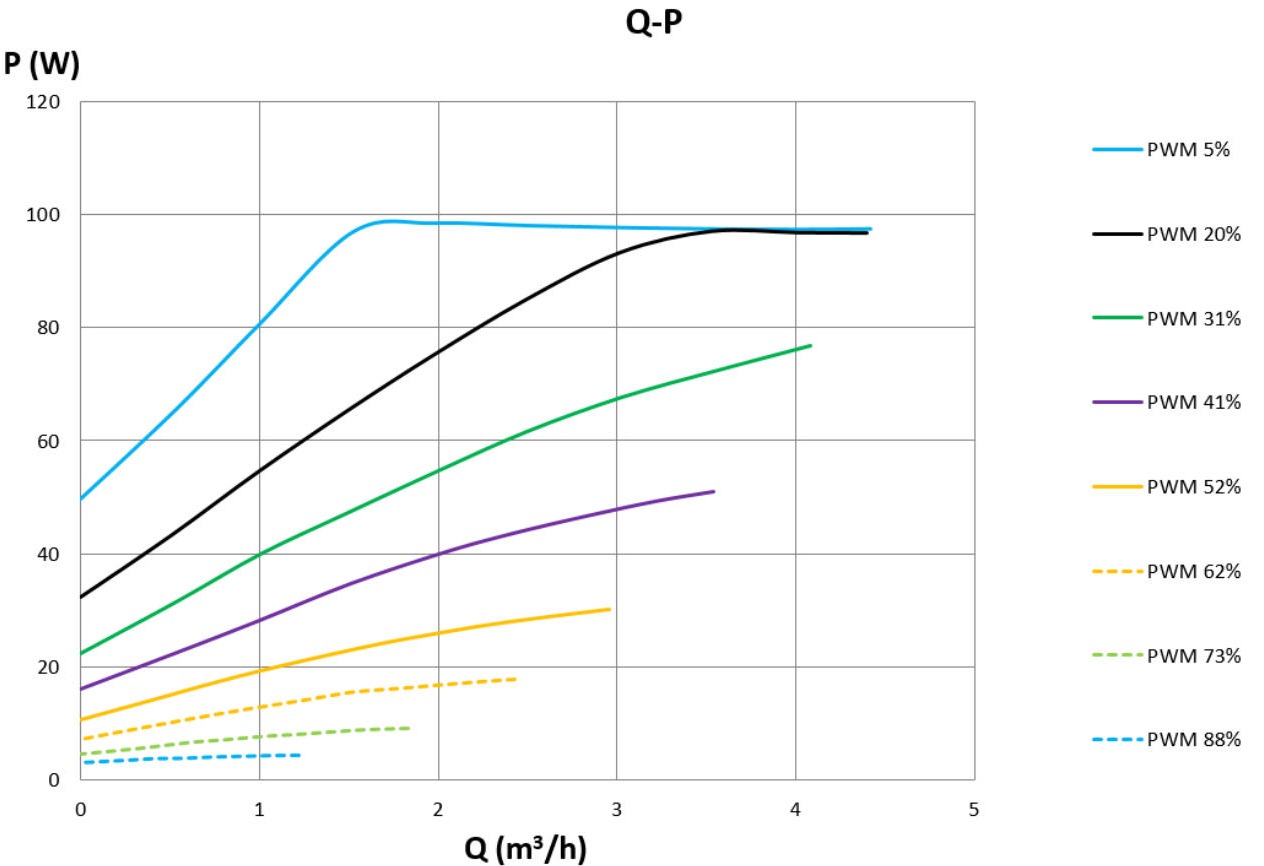

マスター H 25-9 プロ Q-P パフォーマンス曲線

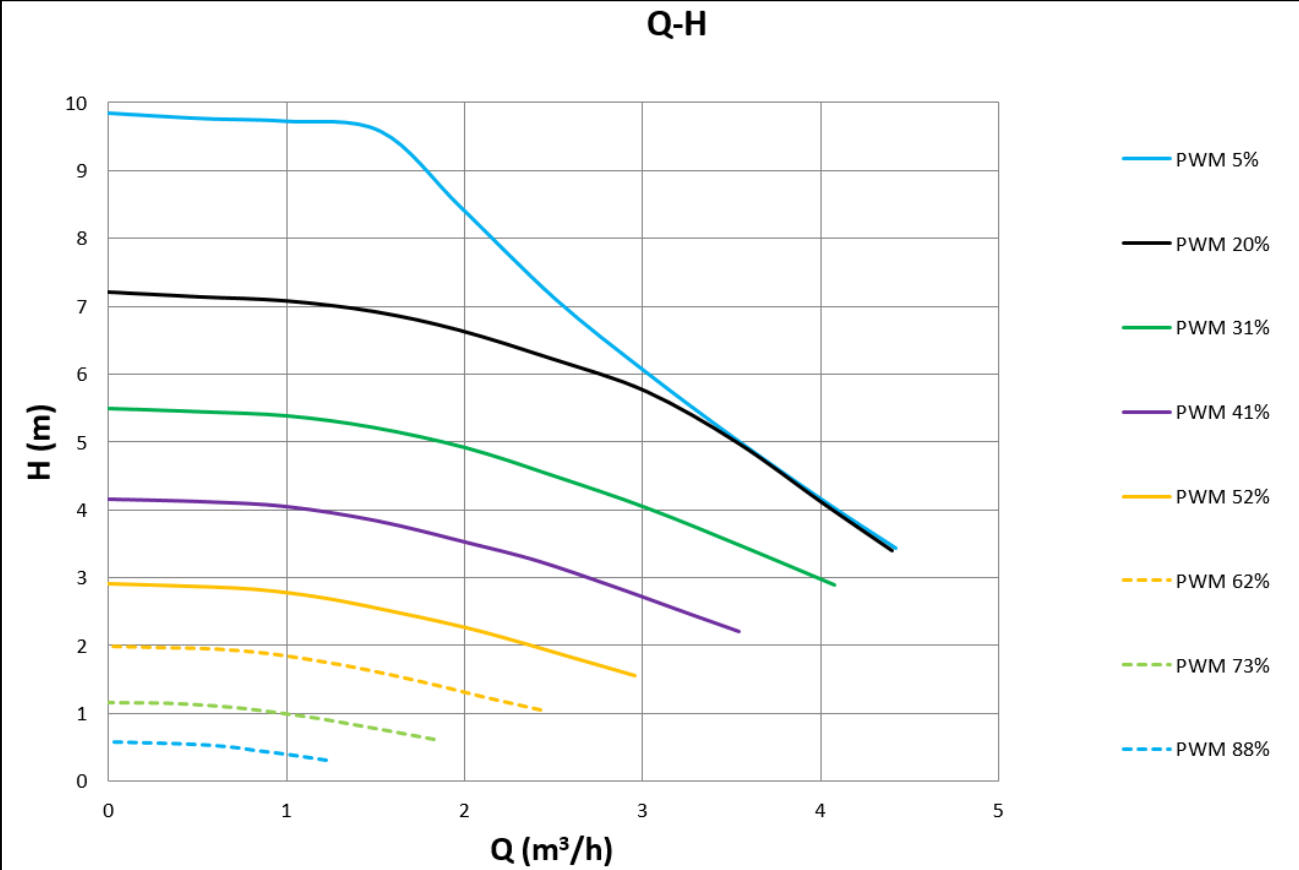

PWM モードのさまざまなデューティ サイクルでのパフォーマンス曲線

マスター H 25-9 Pro PWM パフォーマンス曲線

マスター H 25-9 Pro PWM パフォーマンス曲線

伝言を残す
当社の製品に興味があり、詳細を知りたい場合は、ここにメッセージを残してください。できるだけ早く返信させていただきます。
提出する

関連製品

R290 All Inverter Circulation Pump for Heat Pump

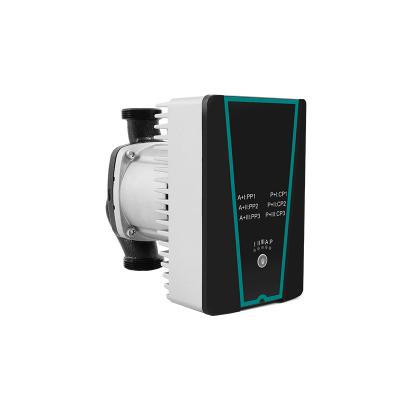

Grand 25-11 Pro ヒートポンプ サーキュレーター ポンプ
