モデル |

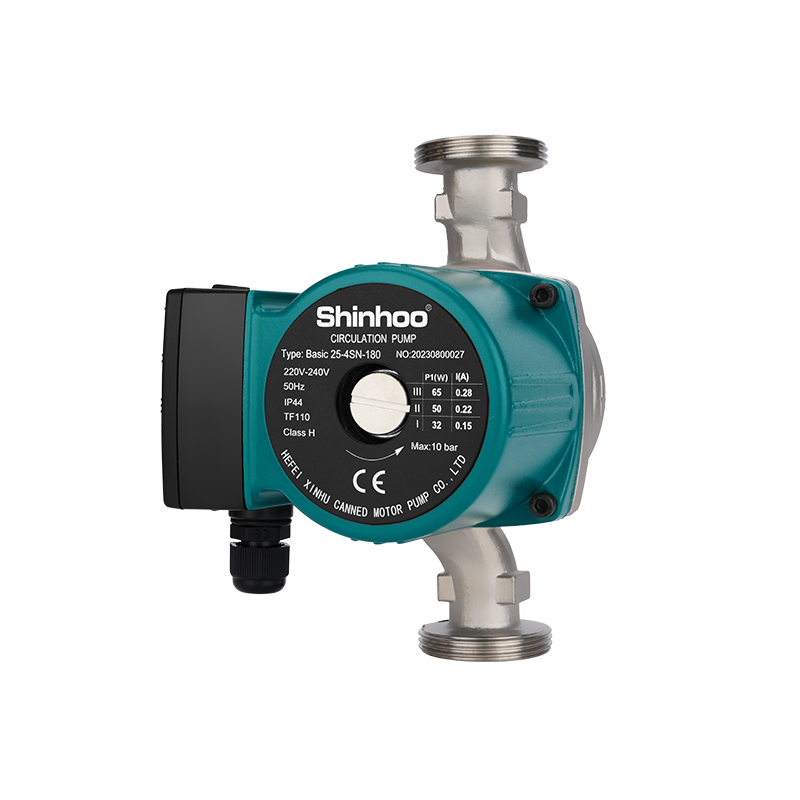

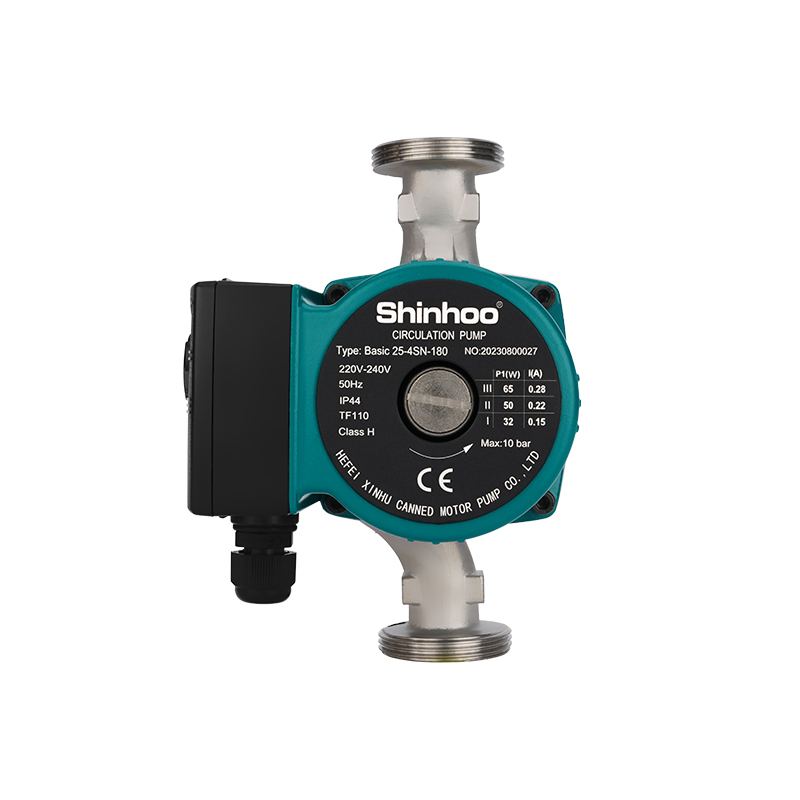

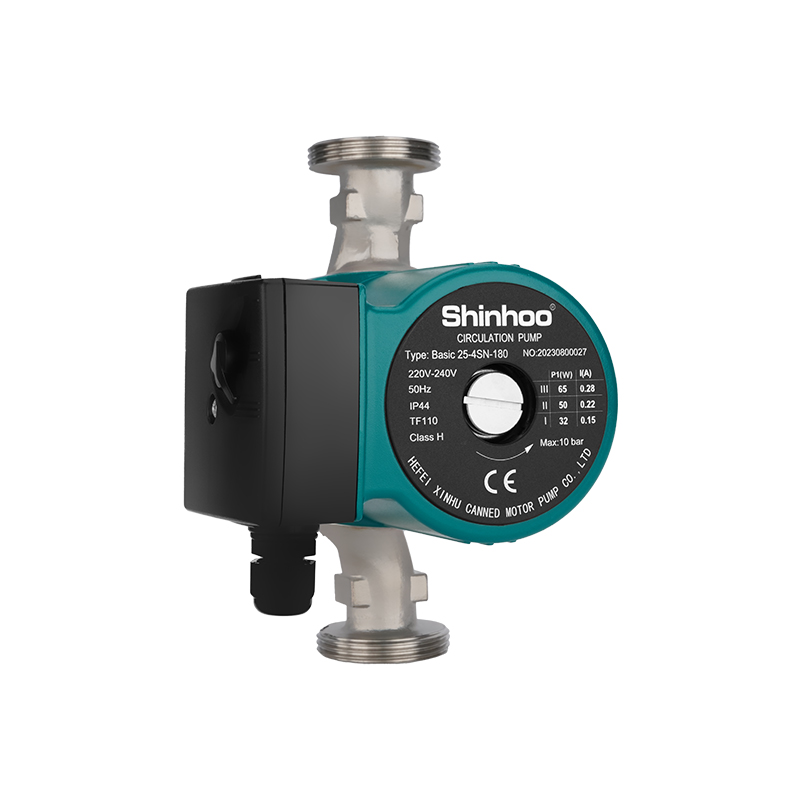

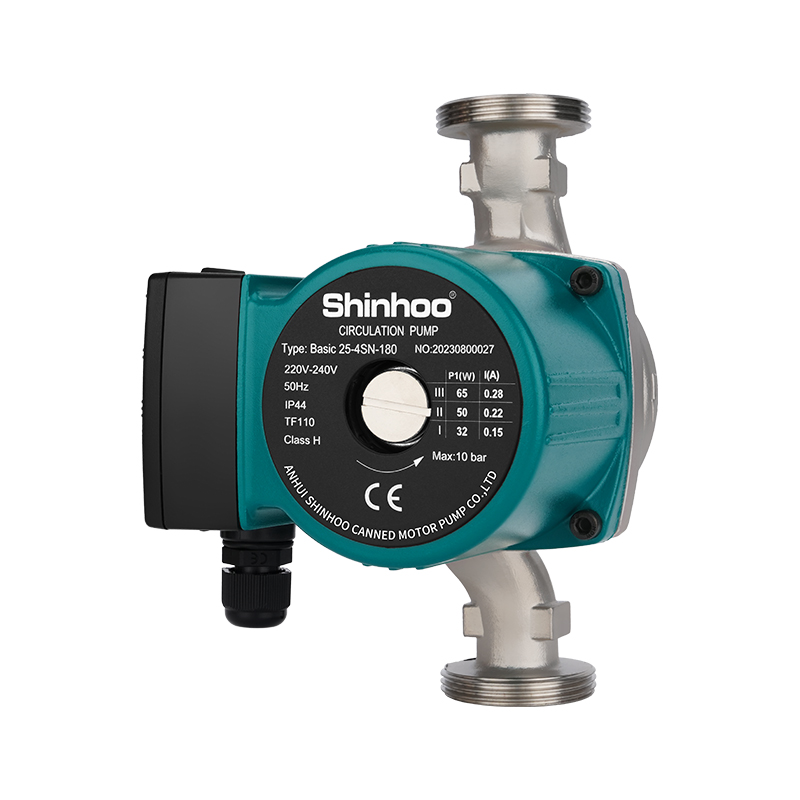

ベーシック 25-4SN |
|
ポンプ本体の長さ |
130/180mm |
|
力 |
65/50/32W |
|
最大流量 |
3.0m³/時 |
|
最大頭 |
4メートル |
|
現在 |
0.28/0.22/0.15A |
|
電圧/周波数 |
115/230V 50/60Hz |
|
ポンプハウジング |
ステンレススチールボディ |
|
ポンプで汲み上げた液体 |
水 |
|
断熱クラス |
H |
|
保護の程度 |
IP44 |
|
液体温度範囲 |
2～110℃ |
|
最大システム圧力 |
1.0Mpa |
アイテム番号:
Basic 25-4SN1. 商業用暖房
2. 家庭用温水循環
3. 家庭用暖房
4. あらゆる種類の温水暖房システム
5. 産業循環システム
6. 冷水システムと空調システム
Basic circulation pumps designed and produced by our specialists have these features: low noise, no leakage, ecological satety in operation, artistic appearance, easy installation and reliable operation.
Construction
B asic pumps are of the canned rotor type, i.e. the pump and motor form a single unit without shaft seal. This unit requires only two sealing rings and the bearings are lubricated with pumped liquid.
Advantages of B asic pumps design:
1. Single or three-speed motor.
2. Ceramic radial bearings.
3. Carbon thrust bearing.
4. A protective rotor can, external rotor cover, and bearing plate are made of stainless steel.
5. Cast iron pump housing.
6. Thermal switch integrated in the stator coil, for motors from 300 W.
Working Conditions
1. System pressure: max. 10 bar.
2. Liquid temperature: from +2 to +110 °С.
3. Users can select a model from the type spectra according to the requirment of head, flow and frequency.
4. Power supply: voltage 230V, frequency 50Hz, single-phase AC power. The models listed in the table can also be manufactured according to user's requirement as 230V/60Hz or 115V/60Hz. Curve and performance parameters in this table represent only products with power supply of 230V/50Hz.
5. Maximum system pressure: 1.0MPa.
6. Ambient temperature: 0℃ ～ 40℃, temperature of medium: 2 ℃ ～ 110 ℃. In order to avoid condensed water in stator, make sure the ambient temperature is lower than liquid temperature.
7. Medium: thin, clean, non-corrosive and non-explosive liquid, does not contain any solid particles, fibers or mineral oil. Pump must not be used for delivering flammable liquids, such as diesel and gasoline.
8. Delivering liquid of high viscosity will reduce performance of the pump, so while choosing a pump, the viscosity of the medium must be taken into consideration.
9. Maintain minimum pressure at the pump inlet to avoid cavitation noise and damage to pump bearings.
B アシック シリーズには2種類のパイプ接続があります ： ねじ込み式とフランジ接続式があります。300W以上のモデルは主にフランジ接続式です。お客様のニーズに合わせてカスタマイズ設計も承ります。
ポンプハウジングは一般的に鋳鉄製ですが、青銅製やステンレス鋼製のものもございます。
鋳鉄製ハウジングのポンプは、暖房用の給水に広く使用されています。青銅製ハウジングのポンプは、床暖房システムに多く使用されています。家庭用給湯には、ステンレス鋼製ハウジング(N)または青銅製ハウジング(B)のポンプの使用をお勧めします。
許容温度限界
1. ポンプには 3 つの回転周波数があり、特定の油圧システムに最適なパフォーマンスを選択できます。
2. 周囲温度：0～40℃
3. 液体温度：+2～+110°С
4. 保管温度：-30～+55℃
音圧
音圧は消費電力に依存します。
P1<1,000 Wのモデルの場合、≤ 50 dB(A)
P1>1,000 Wのモデルでは≤ 54 dB(A)
インストール
設置の際は、ポンプのシャフトが地面と平行になるようにしてください。始動前に、モーター上部のエア抜きネジを開けてポンプ内の空気を排出し、その後、エア抜きネジを締め直してください。これにより、ポンプの空運転を防ぐことができます。
