モデル |
ベーシック32-8S、ベーシック32-8SN |
|
力 |
245/190/135W |
|
最大流量 |
8m3/h |
|
最大ヘッド |
8m |
|
現在 |
1.1/0.85/0.6A |
|
電圧・周波数 |
115/230V 50/60HZ |
|
ポンプハウジング |
鋳鉄、ステンレス鋼(N) |
|
汲み上げられた液体 |
水 |
|
絶縁クラス |
H |
|
保護の程度 |
IP44 |
|
液温範囲 |
2～110℃ |
|
最大システム圧力 |
1.0Mpa |
アイテム番号:
Basic 32-8SN1. 業務用暖房
2. 家庭内温水循環
3. 家庭用暖房
4. 各種温水暖房システム
5. 産業循環システム
6. 冷水システムおよび空調システム
当社の専門家によって設計および製造された基本的な循環ポンプには、低騒音、漏れなし、環境に優しい動作、芸術的な外観、簡単な設置、信頼性の高い動作などの特徴があります。
工事
基本的な ポンプはキャンドロータータイプです。つまり、ポンプとモーターがシャフトシールのない単一ユニットを形成します。このユニットに必要なシール リングは 2 つだけで、ベアリングはポンプで汲み上げられた液体で潤滑されます。
基本的なポンプ設計の利点 :
1. シングルまたは 3 速モーター。
2. セラミックラジアルベアリング。
3. カーボンスラストベアリング。
4. ローター保護缶、アウターローターカバー、ベアリングプレートはステンレス製です。
5. 鋳鉄製ポンプハウジング。
6. ステーターコイルに組み込まれたサーマルスイッチ、300 W からのモーター用。
労働条件
1. システム圧力: 最大。10バール。
2. 液体温度：+2〜+110°С。
3. ユーザーは、揚程、流量、周波数の要件に応じてタイプスペクトルからモデルを選択できます。
4. 電源：電圧230V、周波数50Hz、単相AC電源。表に記載されているモデルは、ユーザーの要件に応じて 230V/60Hz または 115V/60Hz として製造することもできます。この表の曲線および性能パラメータは、電源 230V/50Hz の製品のみを表しています。
5. 最大システム圧力：1.0MPa。
6. 周囲温度：0℃ ～40℃、媒体温度：2℃ ～110℃。ステータ内の凝縮水の発生を避けるために、周囲温度が液温より低いことを確認してください。
7. 媒体: 薄く、清潔で、非腐食性、非爆発性の液体で、固体粒子、繊維、鉱物油を含みません。ポンプは、ディーゼルやガソリンなどの引火性液体の輸送には使用しないでください。
8. 粘度の高い液体を送液するとポンプの性能が低下しますので、ポンプを選定する際には媒体の粘度を考慮する必要があります。
9. キャビテーションノイズやポンプベアリングの損傷を避けるために、ポンプ入口での最低圧力を維持します。
ベーシックシリーズには、ねじ接続とフランジ接続の2 種類の配管接続があります。300W以上のモデルは主にフランジ接続となります。お客様のニーズに応じてカスタマイズされたデザインを作成できます。
許容温度限界
1. ポンプには 3 つの回転周波数があり、特定の油圧システムに最適な性能を選択できます。
2. 周囲温度:0〜40°С
3. 液体温度: +2 から +110 °С
4. 保管温度：-30〜+55°С
音圧
音圧は消費電力によって異なります。
P1<1,000 W のモデルでは ≤ 50 dB(A)
P1>1,000 W のモデルでは ≤ 54 dB(A)
インストール
設置中、ポンプのシャフトは地面と平行である必要があります。始動前にモータ上部のベントねじを開いてポンプ内のエアをよく抜き、再度ベントねじを締めてください。これはポンプの空運転を防ぐのに役立ちます。

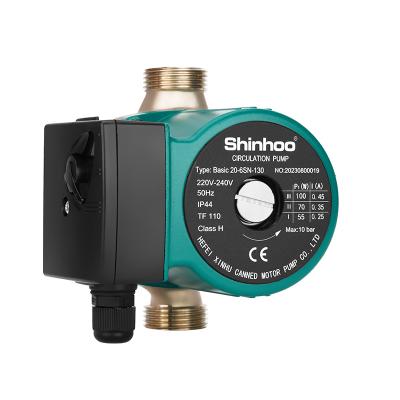

モデル ベーシック 20-6S 力 100/70/55W 最大流量 2.8m3/h 最大ヘッド 6m 現在 0.45/0.35/0.25A 電圧・周波数 115/230V 50/60HZ ポンプハウジング 鋳鉄、ステンレス鋼ボディ(N)、銅ボディ(B)、青銅(Q)、プラスチック(P) 汲み上げられた液体 水 絶縁クラス H 保護の程度 IP44 液温範囲 2～110℃ 最大システム圧力 1.0Mpa
Model Basic 20-5SN Power 85/60/40W Max.flow 2.8m³/h Max head 5m Current 0.4/0.3/0.22A Voltage/ Frequency 115/230V 50/60HZ Pump housing stainless steel body Pumped liquid Clean Water Insulation class H Degree of Protection IP44 Liquid temperature range 2-110℃ Max System Pressure 1.0Mpa

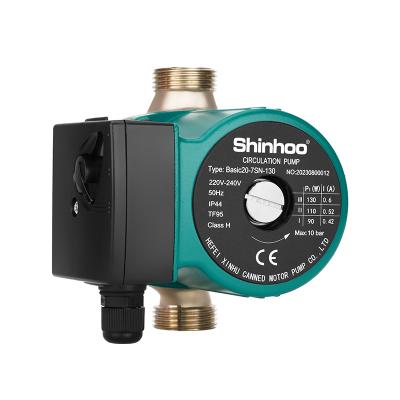

Model Basic 20-7SN Power 130/110/90W Max.flow 3.5m³/h Max head 7m Current 0.6/0.52/0.42A Voltage/ Frequency 115/230V 50/60HZ Pump housing stainless steel body Pumped liquid clean Water Insulation class H Degree of Protection IP44 Liquid temperature range 2-110℃ Max System Pressure 1.0Mpa
Model Basic 25-4SN Pump body length 130/180mm Power 65/50/32W Max.flow 3.0m³/h Max head 4m Current 0.28/0.22/0.15A Voltage/ Frequency 115/230V 50/60HZ Pump housing stainless steel body Pumped liquid Water Insulation class H Degree of Protection IP44 Liquid temperature range 2-110℃ Max System Pressure 1.0Mpa

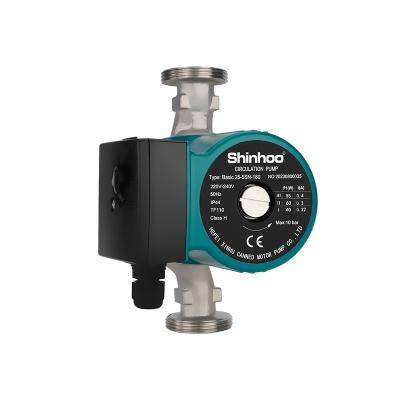

Model Basic 25-5SN Pump Body Length 130/180mm Power 85/60/40W Max.flow 3.3m³/h Max head 5m Current 0.4/0.3/0.22A Voltage/ Frequency 115/230V 50/60HZ Pump housing stainless steel body Pumped liquid Water Insulation class H Degree of Protection IP44 Liquid temperature range 2-110℃ Max System Pressure 1.0Mpa

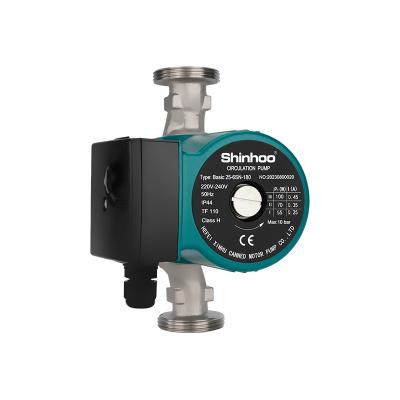

Model Basic 25-6SN Pump Body Length 130/180mm Power 100/70/55W Max.flow 3.3m³/h Max head 6m Current 0.45/0.35/0.25A Voltage/ Frequency 115/230V 50/60HZ Pump housing stainless steel body Pumped liquid Water Insulation class H Degree of Protection IP44 Liquid temperature range 2-110℃ Max System Pressure 1.0Mpa Certificates CE, GS, UL, LVD, EMC, RoHS, REACH etc.

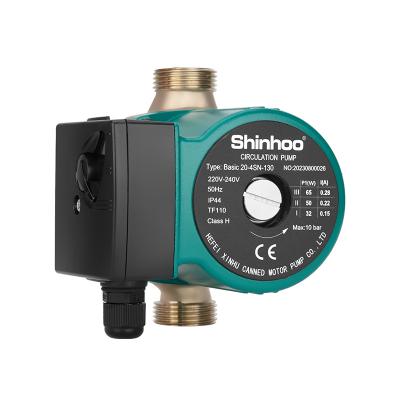

Model Basic 20-4SN Power 65/50/32W Max.flow 2.8m³/h Max head 4m Current 0.28/0.22/0.15A Voltage/ Frequency 115/230V 50/60HZ Pump housing stainless steel body Pumped liquid Clean Water Insulation class H Degree of Protection IP44 Liquid temperature range 2-110℃ Max System Pressure 1.0Mpa
Model Basic 25-7SN Pump Body Length 130/180mm Power 130/110/90W Max.flow 4m³/h Max head 7m Current 0.6/0.52/0.42A Voltage/ Frequency 115/230V, 50/60HZ Pump housing stainless steel body Pumped liquid Water Insulation class H Degree of Protection IP44 Liquid temperature range 2-110℃ Max System Pressure 1.0Mpa
最大流量 6m³/時 最大ヘッド 12分 定格流量 5.5m³/時 定格ヘッド 7.5メートル 定格電圧 交流220-240V 定格電流 1.2A 頻度 50/60Hz 最大出力 230ワット 設計圧力 1.0MPa ノイズ ＜40dB(A) スタンバイ電力 ≤4W 保護の程度 IP44 サージ電流 ＜10A スピード 1000～4900rpm 温度クラス TF110 ワイヤー付き裸ポンプの重量 5kg±5%
モデル ベーシック 65-15SF プロ パワー 1500W 最大流量 38m3/h 最大ヘッド 15m 電圧/周波数 380V /50HZ ポンプハウジング 鋳鉄 圧送液体 水 絶縁クラス 高 保護の程度 IP44 液温範囲 2~110â 最大システム圧力 1.0Mpa
定格電圧 380V 定格ヘッド 46分 定格流量 4m³/時 最大揚程 57分 最大流量 9.5m³/時 断熱クラス F 設計圧力 10バール 振動 ＜ 2.8mm/秒 保護クラス s IP54 定格出力 1100W ノイズ ＜ 60dB(A) 最大出力 1500W
電源電圧 220-240V 50/60Hz、PE モーター保護 外部保護は必要ありません IPクラス IP44 絶縁クラス H （RH ）湿度 最大。95% システム圧力 1.0MPa コンプライアンス CE/GS/EMC/LVD/RoHS/REACH 環境温度 0 ～+40 ℃ 温度クラス TF110 液温 -30 ～+110 ℃ (グリコール50%まで) 電圧・周波数 230V/50HZ ポンプハウジング 鋳鉄 エネルギー(EEI) ≤0.23-パート2
