モデル |
ベーシック 65-15SF プロ |
|
パワー |
1500W |
|
最大流量 |
38m3/h |
|
最大ヘッド |
15m |
|
電圧/周波数 |
380V /50HZ |
|
ポンプハウジング |
鋳鉄 |
|
圧送液体 |
水 |
|
絶縁クラス |
高 |
|
保護の程度 |
IP44 |
|
液温範囲 |
2~110â |
|
最大システム圧力 |
1.0Mpa |
アイテム番号:
Basic 65-15SF Pro単管および二重管加熱システムの混合回路;
都市部のアパート、郊外の別荘、住宅の給水加圧などのさまざまな分野における大規模システム;
G地熱系 ;
水水循環、冷却および空調システムにおける液体循環;
B石油太陽熱温水供給、など.
当社の専門家によって設計および製造されたベーシック プロ循環ポンプには、低騒音、漏れのない動作、環境に優しい安全な動作、芸術的な外観、簡単な設置、信頼性の高い動作などの特徴があります。
Basic Pro ポンプはキャンドロータータイプです。つまり、ポンプとモーターはシャフトシールのない単一ユニットを形成します。このユニットに必要なシール リングは 2 つだけで、ベアリングはポンプで汲み上げられた液体で潤滑されます。
Basic Pro ポンプ設計の利点:
1． シングルまたは 3 スピードモーター。
2． セラミックラジアルベアリング。
3． カーボンスラストベアリング。
４． ローター保護缶、アウターローターカバー、ベアリングプレートはステンレス製です。
5. 鋳鉄製ポンプハウジング。
6. ステーター コイルに統合されたサーマル スイッチ、300 W からのモーター用。
労働条件
1. システム圧力: 最大。 10バール。
２． 液温：+2～+110°Ð¡
3． ユーザーは必要に応じてタイプスペクトルからモデルを選択できますeヘッド、フロー、周波数のメント。
４． 電源: 電圧 380V、周波数 50Hz、三相交流電源。
5． 最大システム圧力：1.0MPa。
6． 周囲温度:0°C â¹40°C、培地温度:2°C°-110°C。ステータ内の凝縮水の発生を避けるために、周囲温度が液温より低いことを確認してください。
7. 媒体: 薄く、清潔で、非腐食性、非爆発性の液体で、固体粒子、繊維、鉱物油を含みません。ポンプは、ディーゼルやガソリンなどの引火性液体の輸送には使用しないでください。
8． 高粘度の液体を送液するとポンプの性能が低下するため、ポンプを選択する際には媒体の粘度を考慮する必要があります。
9.キャビテーションノイズやポンプベアリングの損傷を避けるために、ポンプ入口での最低圧力を維持してください。
1.製品認証
製品は CE、RoHS、REACH の認証要件を満たしています。
２． 製品の適用条件
2.1 使用するメディア要件
|
使用媒体: 水、または水とエチレングリコールの混合物 (≤ 50%) |
中水温:2âï½110â |
|
中程度のpH値：6.5～8.5 |
中硬度ï=≤25°dH |
|
媒体中の固体不純物含有量：固体不純物の直径および長さ方向が０．１ｍｍ以下、体積率が０．１％以下である。 |
|
2.2 使用時の環境要件
|
使用方法: 軸を水平に保ちます |
標高: ï¼ 1000m |
|
動作環境温度：0～～40・～ (配管や循環ポンプに凍結現象がないこと) |
動作環境湿度 ≤ 95% |
2.3 ストレージ環境の要件
|
保管 環境温度:-30?~70?(配管や循環ポンプに凍結現象がないこと） |
保管環境湿度 ≤ 95% |
2.4 水温と入口圧力の比較表
|
液体温度 |
ï=70â |
90→ |
110→ |
|
入口圧力 |
0.4bar |
0.75バール |
1.4bar |
|
4 メートルのリフト |
7.5 メートルリフト |
14 メートルリフト |
2.5 モータータイプ
|
モーターの種類: 三相非同期モーター |
エナメル線材質：銅 |
絶縁レベル ï=H |
|
モーター DC 耐寒性 20 →: 3 番目の 相抵抗: 10.5 ± 5% Ω ï= 2 番目の 相抵抗: 31.5 ± 5% Ωï= 最初の相抵抗: 42±5% Ω |
||
インストール
設置中、ポンプのシャフトは地面と平行である必要があります。始動前にモータ上部のベントねじを開いてポンプ内のエアをよく抜き、再度ベントねじを締めてください。これはポンプの空運転を防ぐのに役立ちます。

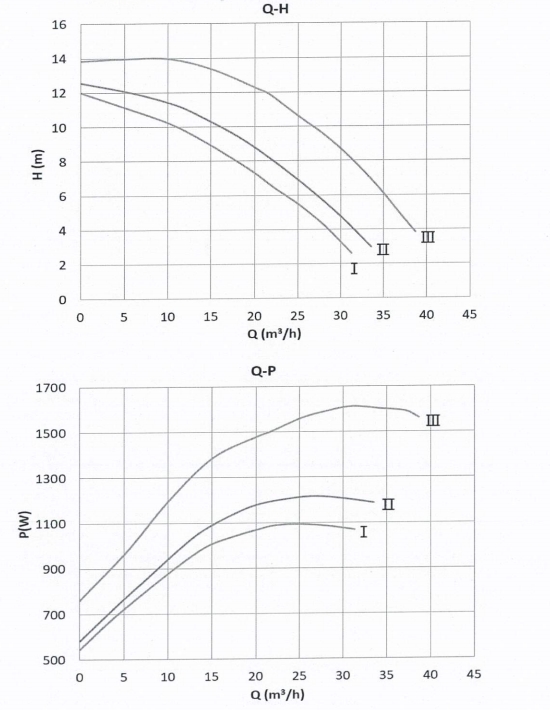

この性能曲線は、室温の浄水に適用できます。循環ポンプを浄水以外の媒体に使用すると、ポンプの油圧性能が低下します。したがって、ポンプを選択するときは、輸送する液体媒体の特性を考慮する必要があります。
モデル 最大。流れ 力 定格流量 定格ヘッド 定格電流 ポンプ本体の材質 (m3/h) (W) (m3/h) (メートル) (A) ベーシックプロ25-12SL-200 5 300 3.5 9 1.5 鋳鉄 ベーシックプロ 25-12SXL-180 6.5 500 5 9 2.5 鋳鉄 ベーシックプロ 25-12SXL-220 6.5 500 5 9 2.5 鋳鉄
定格電圧・周波数 230V/50Hz 絶縁クラス クラスH IPクラス IP44 騒音指数 ≤50dB(A) 最大システム圧力 10bar(1.0MPa) 中液 きれいな水 認証 CCC\GS\UL\CE\RoHS\REACH\EEI
定格電圧・周波数 230V/50Hz 絶縁クラス クラスH IPクラス IP44 騒音指数 ≤50dB(A) 最大システム圧力 10bar(1.0MPa) 中液 きれいな水 認証 CCC\GS\UL\CE\RoHS\REACH\EEI
モデル ベーシック 80-12SF プロ 力 1500W 最大流量 40m3/h 最大ヘッド 12m 電圧・周波数 380V /50HZ ポンプハウジング 鋳鉄 汲み上げられた液体 水 絶縁クラス H 保護の程度 IP42 液温範囲 2～110℃ 最大システム圧力 1.0Mpa
モデル ベーシック 50-12F プロ 力 1000W 最大流量 28m3/h 最大ヘッド 12m 現在 4.7A 電圧・周波数 220~240V 50HZ ポンプハウジング 鋳鉄 汲み上げられた液体 水 絶縁クラス H 保護の程度 IP44 液温範囲 2～110℃ 最大システム圧力 1.0Mpa
モデル ベーシック 50-16SF プロ 力 1300/1000/900W 最大流量 30m3/h 最大ヘッド 16m 電圧・周波数 380V/50HZ ポンプハウジング 鋳鉄 汲み上げられた液体 水 絶縁クラス H 保護の程度 IP44 液温範囲 2～110℃ 最大システム圧力 1.0Mpa
モデル ベーシック 40-16F プロ 力 1000W 最大流量 13m3/h 最大ヘッド 18m 現在 4.9A 電圧・周波数 230V 50HZ ポンプハウジング 鋳鉄 汲み上げられた液体 水 絶縁クラス H 保護の程度 IP44 液温範囲 2～110℃ 最大システム圧力 1.0Mpa
モデル ベーシック 80-8SF プロ 最大流量 32m3 /h 定格流量 2 5m3 /h 最大揚程 8m 定格ヘッド 5メートル 入力電力 1000ワット 侵入保護 IP44 騒音指数(定格流量点) <50dB(A)
モデル ベーシック20-7 S プロ 最大流量 3.5m3 /h 定格流量 2m3 /h 最大揚程 7メートル 定格ヘッド 4.7m 現在 0.73/0.52/0.33A 入力電力 70/115/140W 侵入保護 IP44 騒音指数(定格流量点) <48dB(A)
モデル ベーシック 40-16SF プロ パワー 1000/700/600W 最大流量 17/14/12m3/h 最大ヘッド 16.2/15.5/14.5m 電圧/周波数 230/380V 3pH 50HZ ポンプハウジング 鋳鉄 圧送液体 水 絶縁クラス 高 保護の程度 IP42 液温範囲 2-110â 最大システム圧力 1.0Mpa
モデル ベーシック50-12SF 力 1000/700/600W 最大流量 24/18.5/13m3/h 最大ヘッド 13.2/11/10m 電圧・周波数 220/380V / 50HZ ポンプハウジング 鋳鉄 汲み上げられた液体 水 絶縁クラス H 保護の程度 IP42 液温範囲 2～110℃ 最大システム圧力 1.0Mpa
モデル ベーシック 40-12SF プロ パワー 700W 最大流量 14m3/h 最大ヘッド 14m 電圧/周波数 230/380V 3pH 50HZ ポンプハウジング 鋳鉄 圧送液体 水 絶縁クラス 高 保護の程度 IP42 液温範囲 2-110â 最大システム圧力 1.0Mpa
