モデル |

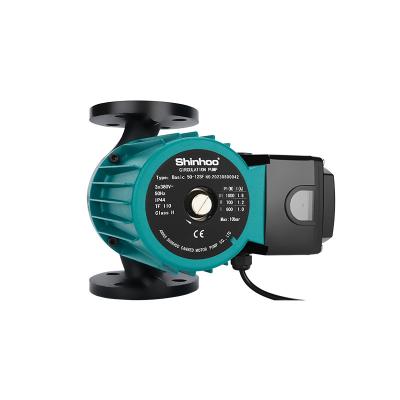

ベーシック 80-8SF プロ |
|
最大流量 |
32m3 /h |
|
定格流量 |
2 5m3 /h |
|
最大揚程 |
8m |
|
定格ヘッド |
5メートル |
|
入力電力 |
1000ワット |
|
侵入保護 |
IP44 |
|
騒音指数(定格流量点) |
<50dB(A) |
アイテム番号:
Basic 80-8SF Pro単管および二重管加熱システムの混合回路。
都市部のアパート、郊外の別荘、住宅の給水加圧など、さまざまな分野の大規模システム。
地熱システム;
冷却および空調システムにおける熱水循環、液体循環。
ビーオイラー太陽熱温水器など。
当社の専門家によって設計および製造されたベーシック プロ シリーズ 循環ポンプには、低騒音、漏れなし、環境に優しい安全な動作、芸術的な外観、簡単な設置、信頼性の高い動作などの特徴があります。
基本的なPro シリーズ ポンプは キャンド ローター タイプです。つまり、ポンプとモーターはシャフト シールのない単一ユニットを形成します。このユニットに必要なシール リングは 2 つだけで、ベアリングはポンプで汲み上げられた液体で潤滑されます。
基本的なポンプ設計の利点 :
1. シングルまたは 3 速モーター。
2. セラミックラジアルベアリング。
3. カーボンスラストベアリング。
4. ローター保護缶、アウターローターカバー、ベアリングプレートはステンレス製です。
5. 鋳鉄製ポンプハウジング。
6. ステーターコイルに組み込まれたサーマルスイッチ、1000W からのモーター用。
1. 製品認証
この製品はCE、RoHS、REACHの認証要件を満たしています。
2. 製品の適用条件
2.1 使用するメディア要件
|
使用媒体: 水、または水とエチレングリコールの混合物 (≤ 50%) |
中水温：2℃ ～110℃ |
|
中程度のpH値：6.5〜8.5 |
中硬度：≤25°dH |
|
媒体中の固体不純物含有量：固体不純物の直径および長さ方向が0.1mm以下、体積率が0.1%以下。 |
|
2.2 使用時の環境要件
|
使用法: 軸を水平に保つ |
標高：＜1000m |
|
動作環境温度：0 ℃ ～40 ℃ （配管や循環ポンプに凍結現象が無いこと） |
動作環境湿度 ≤ 95% |
2.3 ストレージ環境の要件
|
保管環境温度：-30 ℃ ～70 ℃ （配管および循環ポンプに凍結現象がないこと） |
保管環境湿度 ≤ 95% |
2.4 水温と入口圧力の比較表
|
液温 |
＜ 7～5 ℃ |
9～5 ℃ |
110℃ |
|
入口圧力 |
0.65バール |
1.1バール |
1.7バール |
|
リフト6.5メートル |
リフト11メートル |
リフト17メートル |
概略設置図
この性能曲線は、室温の浄水に適用できます。循環ポンプを浄水以外の媒体に使用すると、ポンプの油圧性能が低下します。したがって、ポンプを選択するときは、輸送する液体媒体の特性を考慮する必要があります。
モデル 最大。流れ 力 定格流量 定格ヘッド 定格電流 ポンプ本体の材質 (m3/h) (W) (m3/h) (メートル) (A) ベーシックプロ25-12SL-200 5 300 3.5 9 1.5 鋳鉄 ベーシックプロ 25-12SXL-180 6.5 500 5 9 2.5 鋳鉄 ベーシックプロ 25-12SXL-220 6.5 500 5 9 2.5 鋳鉄
定格電圧・周波数 230V/50Hz 絶縁クラス クラスH IPクラス IP44 騒音指数 ≤50dB(A) 最大システム圧力 10bar(1.0MPa) 中液 きれいな水 認証 CCC\GS\UL\CE\RoHS\REACH\EEI
定格電圧・周波数 230V/50Hz 絶縁クラス クラスH IPクラス IP44 騒音指数 ≤50dB(A) 最大システム圧力 10bar(1.0MPa) 中液 きれいな水 認証 CCC\GS\UL\CE\RoHS\REACH\EEI
モデル ベーシック 80-12SF プロ 力 1500W 最大流量 40m3/h 最大ヘッド 12m 電圧・周波数 380V /50HZ ポンプハウジング 鋳鉄 汲み上げられた液体 水 絶縁クラス H 保護の程度 IP42 液温範囲 2～110℃ 最大システム圧力 1.0Mpa
モデル ベーシック 50-12F プロ 力 1000W 最大流量 28m3/h 最大ヘッド 12m 現在 4.7A 電圧・周波数 220~240V 50HZ ポンプハウジング 鋳鉄 汲み上げられた液体 水 絶縁クラス H 保護の程度 IP44 液温範囲 2～110℃ 最大システム圧力 1.0Mpa
モデル ベーシック 50-16SF プロ 力 1300/1000/900W 最大流量 30m3/h 最大ヘッド 16m 電圧・周波数 380V/50HZ ポンプハウジング 鋳鉄 汲み上げられた液体 水 絶縁クラス H 保護の程度 IP44 液温範囲 2～110℃ 最大システム圧力 1.0Mpa
モデル ベーシック 40-16F プロ 力 1000W 最大流量 13m3/h 最大ヘッド 18m 現在 4.9A 電圧・周波数 230V 50HZ ポンプハウジング 鋳鉄 汲み上げられた液体 水 絶縁クラス H 保護の程度 IP44 液温範囲 2～110℃ 最大システム圧力 1.0Mpa
モデル ベーシック20-7 S プロ 最大流量 3.5m3 /h 定格流量 2m3 /h 最大揚程 7メートル 定格ヘッド 4.7m 現在 0.73/0.52/0.33A 入力電力 70/115/140W 侵入保護 IP44 騒音指数(定格流量点) <48dB(A)
モデル ベーシック 65-15SF プロ パワー 1500W 最大流量 38m3/h 最大ヘッド 15m 電圧/周波数 380V /50HZ ポンプハウジング 鋳鉄 圧送液体 水 絶縁クラス 高 保護の程度 IP44 液温範囲 2~110â 最大システム圧力 1.0Mpa
モデル ベーシック 40-16SF プロ パワー 1000/700/600W 最大流量 17/14/12m3/h 最大ヘッド 16.2/15.5/14.5m 電圧/周波数 230/380V 3pH 50HZ ポンプハウジング 鋳鉄 圧送液体 水 絶縁クラス 高 保護の程度 IP42 液温範囲 2-110â 最大システム圧力 1.0Mpa
モデル ベーシック50-12SF 力 1000/700/600W 最大流量 24/18.5/13m3/h 最大ヘッド 13.2/11/10m 電圧・周波数 220/380V / 50HZ ポンプハウジング 鋳鉄 汲み上げられた液体 水 絶縁クラス H 保護の程度 IP42 液温範囲 2～110℃ 最大システム圧力 1.0Mpa
モデル ベーシック 40-12SF プロ パワー 700W 最大流量 14m3/h 最大ヘッド 14m 電圧/周波数 230/380V 3pH 50HZ ポンプハウジング 鋳鉄 圧送液体 水 絶縁クラス 高 保護の程度 IP42 液温範囲 2-110â 最大システム圧力 1.0Mpa
