モデル |
U(V)/f(Hz) |
頭 |
Q （ m3 / h ） |
P （ W ） |
I(A) |
GPA15-7.5III Z027プロ |
230/50 |
7.5 |
2.6 |
60 |
0.50 |
|
|
7 |
2.4 |
52 |
0.45 |
|
|
6 |
2.2 |
39 |
0.35 |
|
|
5 |
2.1 |
33 |
0.30 |
アイテム番号:

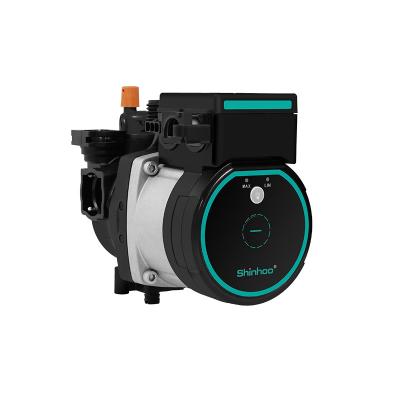

GPA III Pro Z0271. 壁掛けガスボイラーシステムに適用します。
2. 電気エネルギーを油圧に変換します。
3. 加熱水を移送します。
4. HW システム内のエアを排気します。
5. 壁掛けガスボイラーに適しています:18kW、24kW、28kW、31kWなど。
1. Shinhoo 壁掛けガスボイラーポンプは、ステーター、ローター、シールドカバー、ベントバルブなどで構成されています。
2. シール：ステータとローターはステンレス鋼のシールドカバーで密閉され、一体構造で密閉されています。
3. メカニカルシールではなく、耐熱ゴムワッシャーを使用しています。これにより漏れがなくなります。
4. 潤滑と冷却: 内部循環を使用し、循環液体によって潤滑および冷却されます。
5. モーター:絶縁クラスは H。サーマルプロテクターを内蔵。シングルスピードと3スピードが利用可能です。
6. 保護クラス: IP 42。
7. 通気： フローティングボールの原理に基づいて、統合された通気システムにより水から空気を排出できます。
8. 液体注入および運転中に自動的に実行されます。
9. 騒音：定格流量のボイラー内で作動するポンプの騒音は42dB ( A )以下です。
パラメーター：
モデル: GPA15-7.5 III Z027 プロ
5m、6m、7m、7.5m の揚程を 1 つのポンプに統合
最大。流量: 2.6 m3/h
最大。高さ: 7.5メートル
液温：20～95℃
最大。圧力: 3バール
EEI≤0.20-パート3
動作条件
電源： AC230V、50Hz
最小起動および動作電圧: 175V。
顧客の要求に応じて、異なる電圧と周波数が利用可能です。このカタログのすべての性能曲線は、AC 230V、50Hz の電源を備えたポンプに基づいています。
最大。システム圧力: 3 bar。
ポンプのベアリングへのキャビテーションによる損傷を避けるために、最小入口圧力を1bar 以下に保つ必要があります。
ステータ内部で発生する凝縮水を避けるために、周囲温度は液温よりも低くなければなりません。
トランスミッション液:粒子、繊維、鉱物油を含まない、薄くて清潔な、非腐食性、非爆発性の液体。ディーゼル、ガソリンなどの引火性液体の移送にはポンプを使用できません。
空運転: ポンプは水で潤滑されます。空運転は 10 秒以内にしてください。
インストール:
ポンプの軸方向は地面と平行にし、ベントバルブは垂直に設置してください。
ユーザーはバルブのナットを締めないでください。
専門家によって正しく取り付けられる必要があります
コントロールプレート:
ライト |
ポンプヘッド |
力 |
5 |
5m |
33W |
6 |
6m |
39W |
7 |
7m |
52W |
7.5 |
7.5m |
60W |
PWM |
5m～7.5m |
33W～60W |
ボタンを短く押すとポンプヘッドが変更されます。
制御原理: PWM 制御モードでは、ポンプは PWM (パルス幅変調) 信号によって制御されます。
設計されたPWM信号周波数範囲: 40Hz～4000Hz
PWM 入力信号は速度指令を与えるために使用されます。T は、PWM デューティ サイクルを調整することで速度コマンドを調整します。
PWM 出力信号はポンプからのフィードバック信号で、周波数は 75Hz に固定されています。
4 つのポンプヘッド: 5m、6m、7m、7.5m を 1 つのポンプに統合
エネルギー効率指数: EEI≤0.20-part3
