モデル |
U(V)/f(Hz) |
頭 |
Q （ m3/h ） |
P （ W ） |
I(A) |
GPA15-7.5Ⅲ Z178プロ |
230/50 |
7.5 |
2.6 |
60 |
0.50 |
|
|
7 |
2.4 |
52 |
0.45 |
|
|
6 |
2.2 |
39 |
0.35 |
|
|
5 |
2.1 |
33 |
0.30 |
アイテム番号:
GPA III Pro Z1781. 壁掛けガスボイラーシステムに適用します。
2. 電気エネルギーを油圧に変換します。
3. 加熱水を移送します。
4. HW システム内のエアを排気します。
5. 壁掛けガスボイラーに適しています:18kW、24kW、28kW、31kWなど。
1. Shinhoo 壁掛けガスボイラーポンプは、ステーター、ローター、シールドカバー、ベントバルブなどで構成されています。
2. シール：ステータとローターはステンレス鋼のシールドカバーで密閉され、一体構造で密閉されています。
3. メカニカルシールではなく、耐熱ゴムワッシャーを使用しています。これにより漏れがなくなります。
4. 潤滑と冷却: 内部循環を使用し、循環液体によって潤滑および冷却されます。
5. モーター:絶縁クラスは H。サーマルプロテクターを内蔵。シングルスピードと3スピードが利用可能です。
6. 保護クラス: IP 42。
7. 通気： フローティングボールの原理に基づいて、統合された通気システムにより水から空気を排出できます。
8. 液体注入および運転中に自動的に実行されます。
9. 騒音：定格流量のボイラー内で作動するポンプの騒音は42dB ( A )以下です。
パラメーター：
モデル: GPA15-7.5 III Z178 プロ
5m、6m、7m、7.5m の揚程を 1 つのポンプに統合
最大。流量: 2.6 m3/h
最大。高さ: 7.5メートル
液温：20～95℃
最大。圧力: 3バール
EEI≤0.20-パート3
動作条件
電源： AC230V、50Hz
最小起動および動作電圧: 175V。
顧客の要求に応じて、異なる電圧と周波数が利用可能です。このカタログのすべての性能曲線は、AC 230V、50Hz の電源を備えたポンプに基づいています。
最大。システム圧力: 3 bar。
ポンプのベアリングへのキャビテーションによる損傷を避けるために、最小入口圧力を1bar 以下に保つ必要があります。
ステータ内部で発生する凝縮水を避けるために、周囲温度は液温よりも低くなければなりません。
トランスミッション液:粒子、繊維、鉱物油を含まない、薄くて清潔な、非腐食性、非爆発性の液体。ディーゼル、ガソリンなどの引火性液体の移送にはポンプを使用できません。
空運転: ポンプは水で潤滑されます。空運転は 10 秒以内にしてください。
インストール:
ポンプの軸方向は地面と平行にし、ベントバルブは垂直に設置してください。
ユーザーはバルブのナットを締めないでください。
専門家によって正しく取り付けられる必要があります
コントロールプレート:
ライト |
ポンプヘッド |
力 |
5 |
5m |
33W |
6 |
6m |
39W |
7 |
7m |
52W |
7.5 |
7.5m |
60W |
PWM |
5m～7.5m |
33W～60W |
ボタンを短く押すとポンプヘッドが変更されます。
制御原理: PWM 制御モードでは、ポンプは PWM (パルス幅変調) 信号によって制御されます。
設計されたPWM信号周波数範囲: 40Hz～4000Hz
PWM 入力信号は速度指令を与えるために使用されます。T は、PWM デューティ サイクルを調整することで速度コマンドを調整します。
PWM 出力信号はポンプからのフィードバック信号で、周波数は 75Hz に固定されています。
4 つのポンプヘッド: 5m、6m、7m、7.5m を 1 つのポンプに統合
エネルギー効率指数: EEI≤0.20-part3
モデル U(V)/f(Hz) 頭 Q （ m3 / h ） P （ W ） I(A) GPA15-7.5Ⅲ Z108プロ 230/50 7.5 2.6 60 0.50 7 2.4 52 0.45 6 2.2 39 0.35 5 2.1 33 0.30
モデル U(V)/f(Hz) 頭 Q （ m3 / h ） P （ W ） I(A) GPA15-7.5III Z027プロ 230/50 7.5 2.6 60 0.50 7 2.4 52 0.45 6 2.2 39 0.35 5 2.1 33 0.30
モデル U(V)/f(Hz) 頭 Q （ m3 / h ） P （ W ） I(A) GPA15-7.5III Z106プロ 230/50 7.5 2.6 60 0.50 7 2.4 52 0.45 6 2.2 39 0.35 5 2.1 33 0.30
モデル U(V)/f(Hz) 頭 Q （ m3 / h ） P （ W ） I(A) GPA15-7.5Ⅲ Z107プロ 230/50 7.5 2.6 60 0.50 7 2.4 52 0.45 6 2.2 39 0.35 5 2.1 33 0.30
モデル U(V)/f(Hz) 頭 Q （ m3 / h ） P （ W ） I(A) GPA15-7.5III Z197プロ 230/50 7.5 2.6 60 0.50 7 2.4 52 0.45 6 2.2 39 0.35 5 2.1 33 0.30
モデル u（v）/f（hz） head Q œ¼ m ³/h ï¼ p ï¼ w ï¼ i（a） GPA15-7.5 III Z107 Pro 230/50 7.5 2.6 60 0.50 7 2.4 52 0.45 6 2.2 39 0.35 5 2.1 33 0.30
電源電圧 220~240V 50/60Hz、AC モーター保護 外部保護は必要ありません IPクラス IP44 絶縁クラス H 湿度ï=RHï= 最大。 95% システム圧力 1.0MPa コンプライアンス CE/GS/EMC/LVD/RoHS/REACH 環境温度 0ï½+40â 温度クラス TF110 液温 -30â¹+110â(グリコール最大 50%)
電源電圧 220V~240V、AC、保護アース モーターの保護 外部保護は必要ありません IPクラス IP44 絶縁クラス H 湿度(RH) 最大 95% システム圧力 1.0MPa コンプライアンス EMC/RoHS/REACH/TUV/CE/EEI 環境温度 -30?~55? 温度クラス TF 95 液温 2~+95° 接続/結合 シンフスタンダード/モレックス/TE
1. 製品モデル: ベーシック S 32-5S; ベーシックS 25-5SQ 2. 許容周囲温度: 0 ～ +40 °C 3. 汲み上げ液体の許容温度: +2 ～ +110 °C 4. 保管温度: -30 ～ +55 °C 5. ユニオン付きポンプ: 1.0 MPa (10 bar) 6. ポンプハウジングの材質: 鋳鉄、ステンレス鋼ポンプハウジング (N) 7. ポートからポートまでの長さ: 180mm
モーター保護 外部保護は不要 IPクラス IP44 断熱クラス H 湿度（RH） 最大95% システム圧力 1.0 MPa コンプライアンス CE/GS/EMC/LVD/RoHS/REACH 環境温度 0～+40℃ 温度クラス TF110 液体の温度 -30～+110℃（グリコール最大50%） 電圧/周波数 110/230V、60Hz ポンプハウジング 鋳鉄/ステンレス鋼 エネルギー(EEI) ≤0.23-パート2
モデル ベーシック 65-10F 力 1000W 最大流量 36m3/h 最大ヘッド 10メートル 現在 4.9A 電圧・周波数 230V 50HZ ポンプハウジング 鋳鉄 汲み上げられた液体 水 絶縁クラス H 保護の程度 IP44 液温範囲 2～110℃ 最大システム圧力 1.0MPa

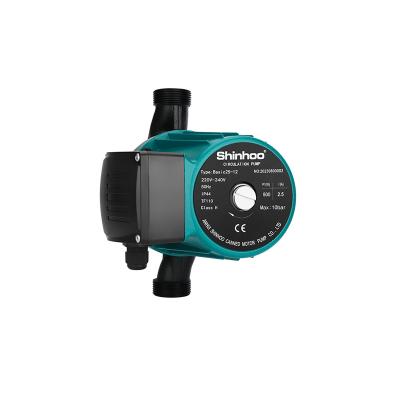

モデル ベーシック25-12、ベーシック25-12N ポンプハウジング 鋳鉄、ステンレスボディ(N) 汲み上げられた液体 水 絶縁クラス H 保護の程度 IP44 液温範囲 2～110℃(グリコールと水の混合物50%まで) 最大システム圧力 1.0Mpa 証明書 CE、GS、UL、VD、EMC、RoHS、REACHなど
