ポンプ本体の長さ |
6 1/2フィート |
|
力 |
100/70/55W |
|
最大流量 |
17GPM |
|
最大頭 |
19フィート |
|
現在 |
0.9/0.7/0.5A |
|
電圧/周波数 |
115/230V 50/60Hz |
|
ポンプハウジング |
鋳鉄 |
|
ポンプ液体 |
水 |
|
断熱クラス |
H |
|
保護の程度 |
IP44 |
|
液体温度範囲 |
2～110℃ |
|
最大システム圧力 |
1.0MPA |
アイテム番号:
GPD 15-6SFRC1. 当社の科学研究員によって研究開発された基本シリーズの循環ポンプは、低騒音、低漏れ、環境保護、エレガントな外観、簡単な設置、信頼性の高い操作などの利点があります。 の上。
2. シングル、ダブルヒーティングシステムや大規模混合ループシステムにも使用可能です。
3. また、都市の大邸宅、郊外の別荘、産業機器と調和する住宅への給水と圧力の付加、エアコン、ボイラー、太陽エネルギーの冷却サイクルへの給水、供給にも使用できます。 お湯を沸かして保温サイクルなど
1. ユーザーは、流量、揚程、電力、電流などに応じてポンプのモデルを選択できます。
2. ポンプにはユニオン接続、フランジ接続、スウェット接続があります。特別なご要望があれば、ご要望に合わせて設計いたします。
3. ポンプ本体の材質は通常鋳鉄で、水または水/グリコール混合物をポンプする閉鎖システムと見なされるこれらの条件下で一般的に使用されます。
4. 水質条件が鋳鉄に適合しない場合は、加熱システムやオープンシステムでの飲料水の循環などには青銅またはステンレス鋼の使用をお勧めします。
走行条件
1. 電源：電圧115V-230V、周波数60Hz
2. システムの最大圧力: 145psi (10bar) 以下
3. ポンプベアリングへのNHP損傷を回避するために、ポンプは最小圧力を維持する必要があります。（圧力システムでは、必要な入口圧力は許容システム圧力です。大気開放型システムでは、必要な入口圧力はポンプがポンプの下に配置されなければならない最小距離です。 水源の最低水位。
|
液体の温度 |
185°F(85℃) |
194°F（90℃） |
230F(110℃) |
|
入口圧力 |
2t(0.6m) ヘッド |
10フィート（3メートル）ヘッド |
33フィート（10メートル）ヘッド |
|
0.7psi(0.05bar) |
4psi(0.28bar) |
14.5psi(1bar) |
4. トランスミッションフルード：リーン、クリーン、非腐食性、非爆発性の液体。固体粒子を含まない 繊維または鉱油。 ポンプはディーゼルやガソリンなどの可燃性液体の輸送には絶対に使用しないでください。
5. ポンプは、周囲温度が0℃～40℃、液温が2℃～110℃の範囲内で動作する必要があります。また、周囲温度は常に液温より低くなければなりません。（特殊モデル：GPD25-12SF） 最高液温は150℉（66℃）です。注：ポンプにタイマーが装備されている場合、最高液温は150℉（66℃）です。

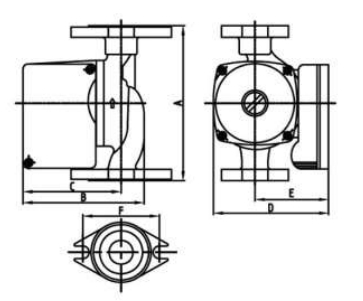

ポンプの構造
1. ポンプの主な部品は、ポンプ本体、インペラ、ステーター、ローター、シールドセット、ガススクリューなどです。
2. シール：ポンプはメカニカルシールを使用していません。ステーターとローターはステンレス鋼シールドで密封されています。全体構造は2つの耐熱ゴムガスケットで密封されており、漏れを防止しています。
3. 潤滑と冷却:インライン サイクルで使用されるポンプ。ベアリングは水によって潤滑および冷却されます。
4. モーター：モーターは 2 極非同期かご型 PSC モーターです。クラス H 絶縁で、熱保護機能を備えています。 GPD シリーズはシングルスピード、GPD-S シリーズは 3 スピードです。 GPDシリーズには、ポンプの作動時間を固定するためのタイマー制御を装備できます。モーター馬力は1/25から1/6まで、消費電力は25Wからに335W
ポンプ本体の長さ 6 1/2フィート 力 335W 最大流量 36 GPM 最大頭 36フィート 現在 1.5A 電圧/周波数 230V 50Hz ポンプハウジング 鋳鉄 ポンプで汲み上げた液体 水 断熱クラス H 保護の程度 IP44 液体温度範囲 2～110℃ 最大システム圧力 1.0MPA
ポンプ本体の長さ 6 1/2フィート 力 200/190/135W 最大流量 32 GPM 最大頭 30フィート 現在 1.8/1.7/1.2A 電圧/周波数 115/230V 50/60Hz ポンプハウジング 鋳鉄 ポンプで汲み上げた液体 水 断熱クラス H 保護の程度 IP44 液体温度範囲 2～110℃ 最大システム圧力 1.0MPA
ポンプ本体の長さ 6 1/2フィート 力 85/60/40W 最大流量 17.5 GPM 最大頭 15.5フィート 現在 0.74/0.6/0.44A 電圧/周波数 115/230V 50/60Hz ポンプハウジング 鋳鉄 ポンプで汲み上げた液体 水 断熱クラス H 保護の程度 IP44 液体温度範囲 2～110℃ 最大システム圧力 1.0MPA
ポンプ本体の長さ 6 1/2フィート 力 85/60/40W 最大流量 17.5 GPM 最大頭 15.5フィート 現在 0.74/0.6/0.44A 電圧/周波数 115/230V 50/60Hz ポンプハウジング 鋳鉄 ポンプで汲み上げた液体 水 断熱クラス H 保護の程度 IP44 液体温度範囲 2～110℃ 最大システム圧力 1.0MPA
ポンプ本体の長さ 6 1/2フィート 力 85/60/40W 最大流量 17.5 GPM 最大頭 15.5フィート 現在 0.74/0.6/0.44A 電圧/周波数 115/230V 50/60Hz ポンプハウジング 鋳鉄 ポンプで汲み上げた液体 水 断熱クラス H 保護の程度 IP44 液体温度範囲 2～110℃ 最大システム圧力 1.0MPA
ポンプ本体の長さ 6 1/2フィート 力 180/170/135W 最大流量 17GPM 最大頭 19フィート 現在 0.9/0.7/0.5A 電圧/周波数 115/230V 50/60Hz ポンプハウジング 鋳鉄 ポンプ液体 水 断熱クラス H 保護の程度 IP44 液体温度範囲 2～110℃ 最大システム圧力 1.0MPA
ポンプ本体の長さ 7 1/16フィート 力 230ワット 最大流量 19GPM 最大頭 38フィート 現在 2/1A 電圧/周波数 115V/230V 60Hz ポンプハウジング 鋳鉄 ポンプで汲み上げた液体 水 断熱クラス H 保護の程度 IP44 液体温度範囲 2～110℃ 最大システム圧力 1.0MPA
ポンプ本体の長さ 8 1/2フィート 力 245W 最大流量 62 GPM 最大頭 14フィート 現在 2.2A 電圧/周波数 110V 60Hz ポンプハウジング 鋳鉄 ポンプで汲み上げた液体 水 断熱クラス H 保護の程度 IP44 液体温度範囲 2～110℃ 最大システム圧力 1.0MPA
ポンプ本体の長さ 8 1/2フィート 力 245W 最大流量 44ガロン/分 最大頭 26フィート 現在 2.2A 電圧/周波数 110V 60Hz ポンプハウジング 鋳鉄 ポンプで汲み上げた液体 水 断熱クラス H 保護の程度 IP44 液体温度範囲 2～110℃ 最大システム圧力 1.0MPA
モデル ベーシック 50-20SF 力 1300/1000/900W 最大流量 24.5/22/18.5m3/h 最大ヘッド 20/17/16m 電圧・周波数 220/380V 3pH 50HZ ポンプハウジング 鋳鉄 汲み上げられた液体 水 絶縁クラス H 保護の程度 IP42 液温範囲 2～110℃ 最大システム圧力 1.0Mpa
最大流量( m3/h ) 8 定格流量( m3/h ) 4 最大揚程（ m ） 42 定格揚程( m ) 38 インレットパイプ径 RP1 1/4" 出口パイプ径 NPT1」 入力電力(K W ) 0.98 IPクラス IP42
電源電圧 220-240V 50/60Hz、PE モーター保護 外部保護は必要ありません IPクラス IP44 絶縁クラス H （RH ）湿度 最大。95% システム圧力 1.0MPa コンプライアンス CE/GS/EMC/LVD/RoHS/REACH 環境温度 0 ～+40 ℃ 温度クラス TF110 液温 -30～+110℃ (グリコール50%まで) 電圧・周波数 230V/50HZ ポンプハウジング 鋳鉄/ステンレス鋼 エネルギー(EEI) ≤0.23-パート2
