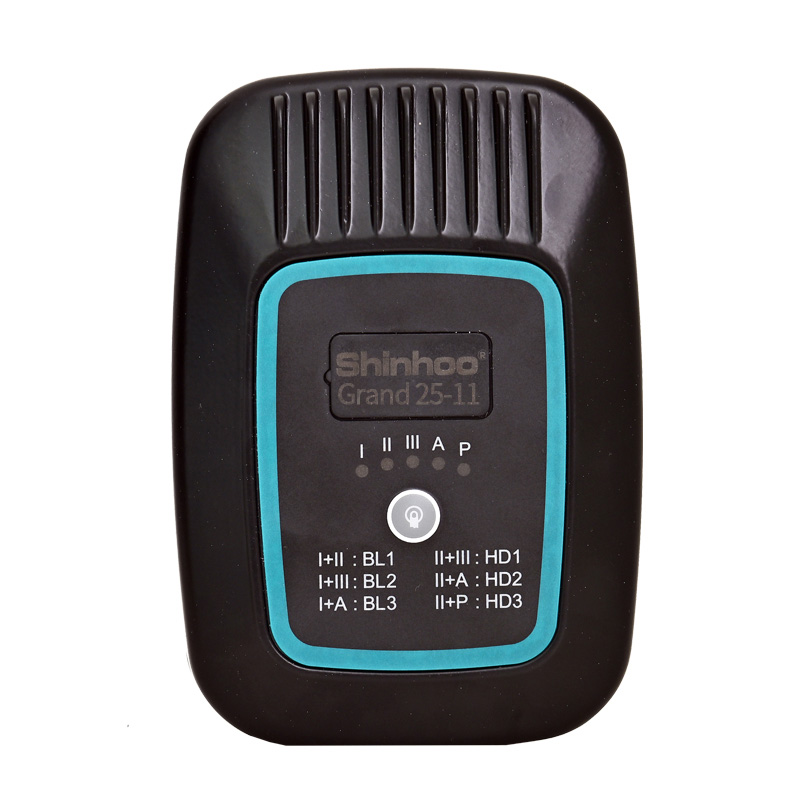

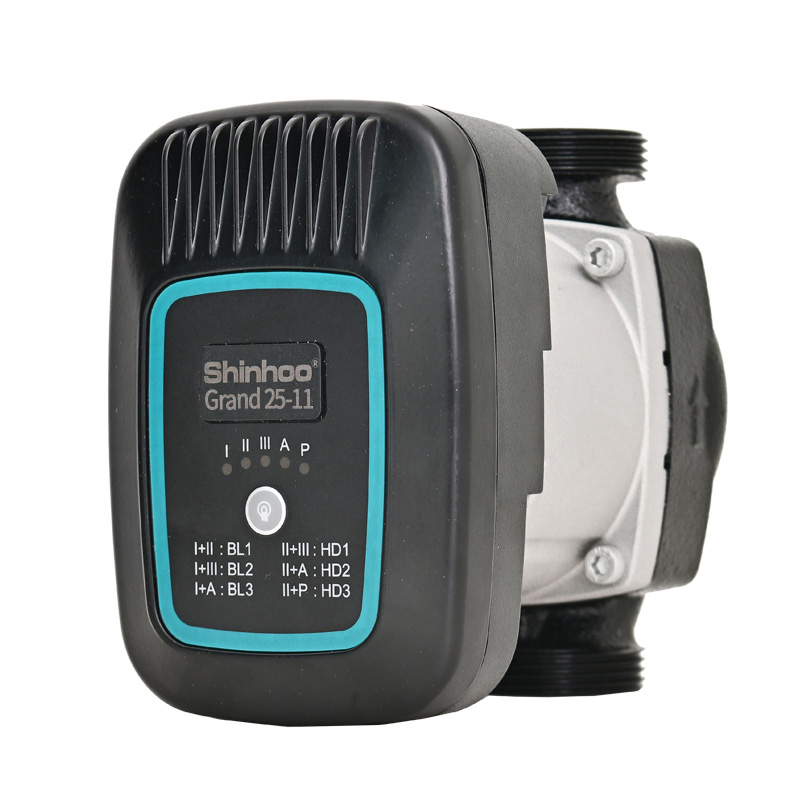

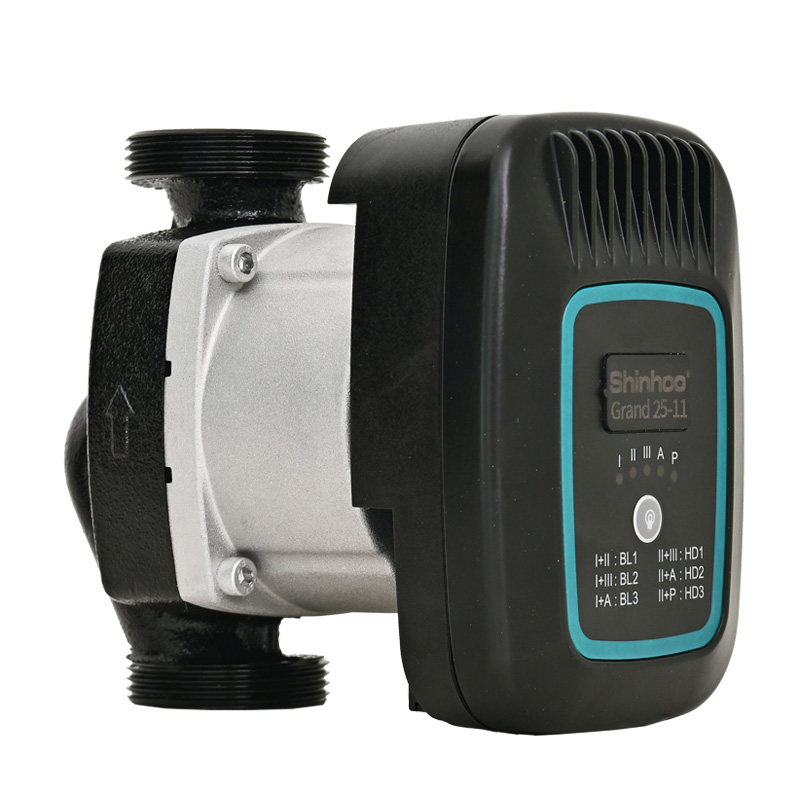

Grand 25-11 ヒートポンプ循環ポンプ

技術データ
定格出力 140W
最大流量 6.5m³/時
最大頭 11メートル
定格電流 1.09A
電圧/周波数 230V 50Hz/60Hz
ポンプハウジング 鋳鉄
ポンプで汲み上げた液体
断熱クラス H
保護の程度 IP44
液体温度範囲 -30~95℃
エネルギー(EEI) ≤0.21-パート3
最大システム圧力 1.0MPa
  • アイテム番号:

    Grand 25-11

1. 家庭用暖房・給水システム

2. 空気・地中熱ヒートポンプシステム

3.空調システム

4. 工業用温水循環システム

5.太陽熱システム

6. R290オールインバータヒートポンプとの互換性

使用範囲

空気熱源ヒートポンプ 複合供給システム

製品認証

この製品はTUVの要件を満たしています CE EMC RoHS 到着 EEI≤0.23-パート3認証

アドバンテージ

簡単な設置と操作

自己適応モード AUTO (デフォルト設定) を搭載しており、電源が接続されるとポンプが作動し、実際のシステムのニーズに応じてパフォーマンスを適応させます。

制御はデジタルパルス幅変調 (PWM) 低電圧信号によって行われ、さまざまなシステムのさまざまな流量要件を満たすためにポンプを使用できるようになります。

低騒音と高い快適性

騒音指数:≤42dB(A)

低エネルギー消費

最大6Wの低消費電力

多重保護

過電圧および過電流保護付き

エコデザインベンチマーク

EEI≤0.20-パート3

クイックリリース電源プラグ

ポンプを素早く起動および停止します。

メディア要件

媒体: 水または水+グリコール(≤ 50%)混合物

中温:2℃〜95℃

培地のPH値 6.5~8.5

中程度の硬さ 25°dH

媒体中の固体不純物含有量:固体不純物の直径および長さ方向が0.1mm以下、体積率が0.1%以下

サービス環境要件

ポンプの動作環境温度は、右図に示すように、媒体温度2〜95℃と同期する必要があります(最大エチレングリコール濃度は50%、つまり媒体の最小温度は-30℃です)。

ポンプの始動と停止

開始時間 :ウォーターポンプの始動時間は8秒未満、電源投入から最高速度に達するまでの時間

PWMモードの場合 水ポンプの停止状態(電源なし)から始動する場合、少なくとも8秒以内に最大速度の90%に到達する必要があります。

PWMモードの場合 スタンバイモードから起動し、少なくとも8秒以内に最大速度の90%に到達します。

シャットダウン時間 :水ポンプの停止時間は1秒未満、つまり停電から水ポンプの停止までの時間です。

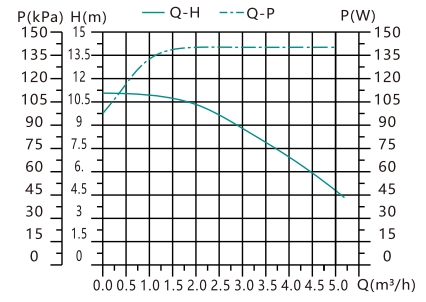

パフォーマンス曲線

この性能曲線は常温の水に適しており、非水媒体用のポンプではポンプの水力性能が低下するため、ポンプを選択する際には液体媒体の特性を考慮する必要があります。

電源接続

電圧 220~240V AC(±10%)

頻度 50/60Hz

PWM入力信号電圧 4~24V

最小入力電流 4mA

PWM入力信号周波数 : 100~2000Hz

PWM出力信号 : コレクタオープンドレイン出力、プルアップ抵抗に接続する必要があり、電圧はホストコンピュータの信号取得範囲に応じて選択されます。

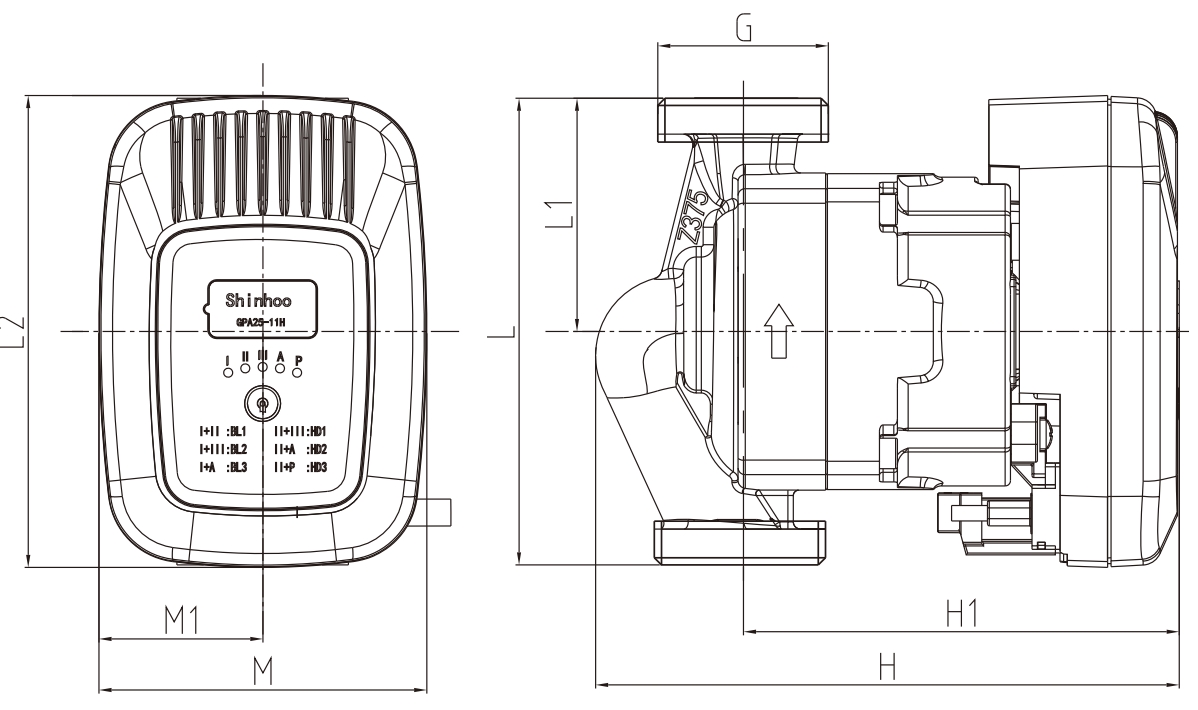

インストール図

Circulation Pump for Heat Pump

Grand 25-11
