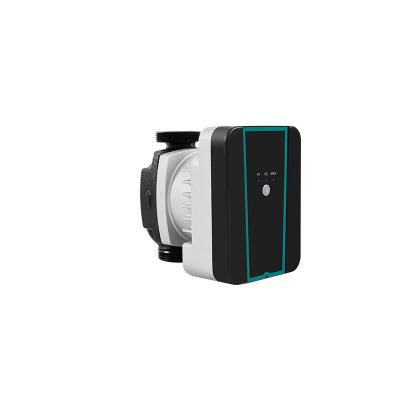

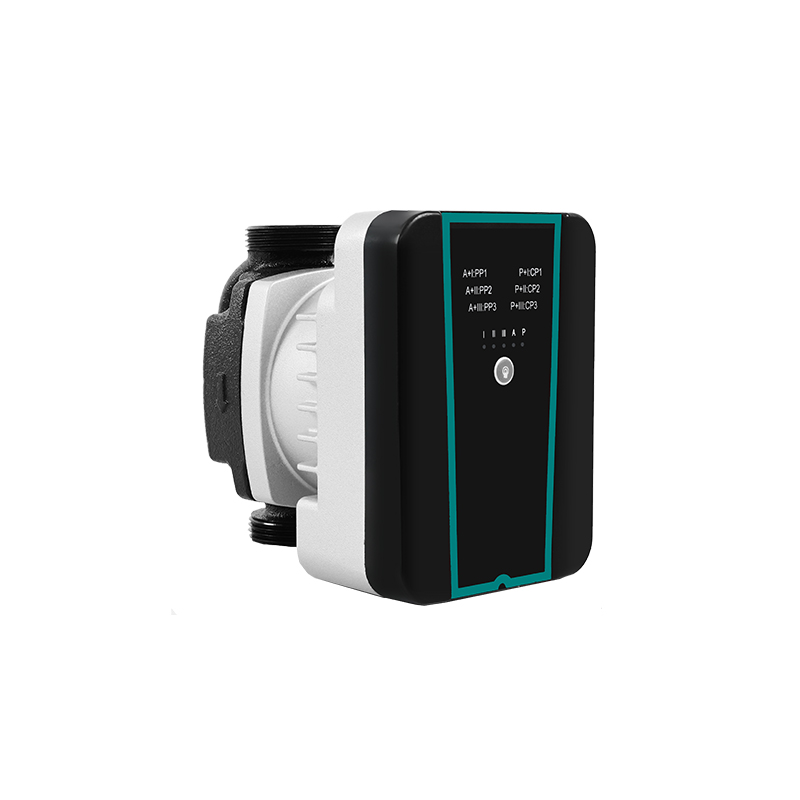

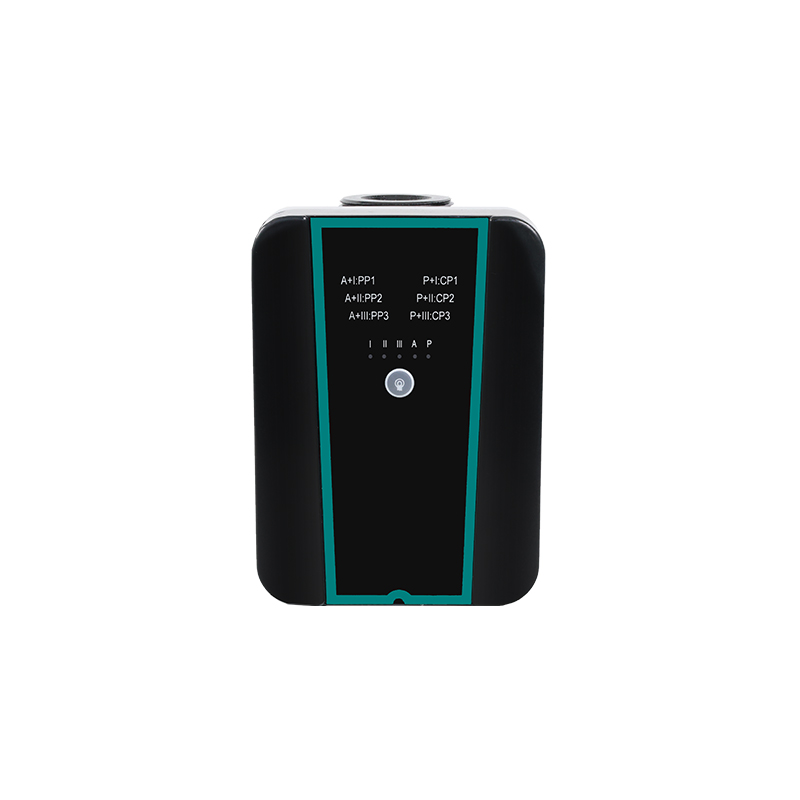

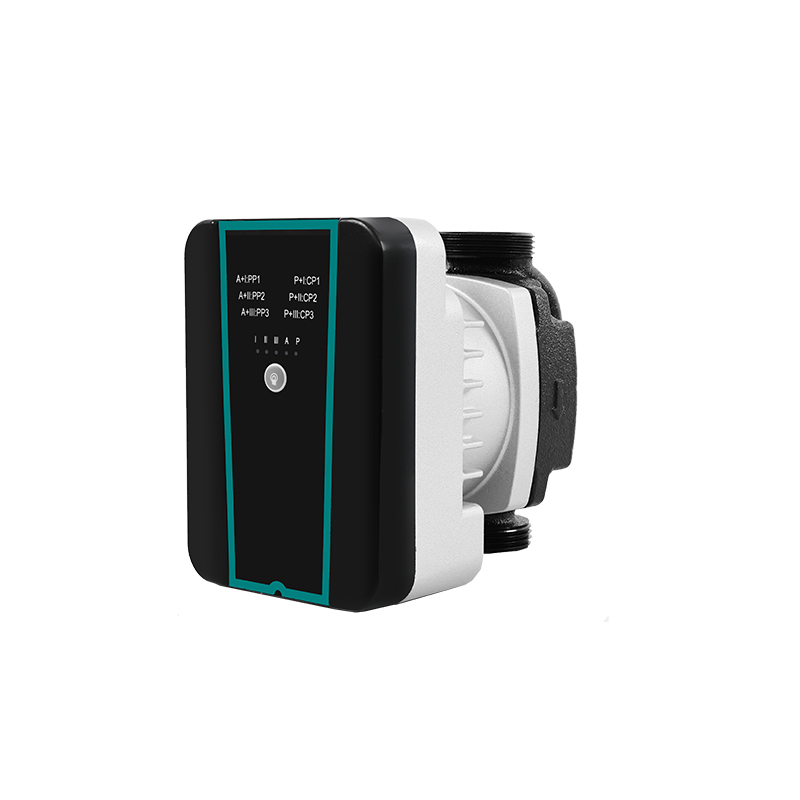

Grand 25-11 Pro ヒートポンプ サーキュレーター ポンプ

技術データ

電源電圧

220V~240V、AC、保護アース

モーターの保護

外部保護は必要ありません

IPクラス

IP67

絶縁クラス

H

湿度(RH)

最大 95%

システム圧力

1.0MPa

コンプライアンス

EMC/RoHS/REACH/TUV/CE/EEI/CCC

環境温度

-30?~55?

温度クラス

TF 95

液温

2~+95°

接続/結合

シンフスタンダード/モレックス/TE

  • アイテム番号:

    Grand 25-11 Pro

1. 家庭用暖房・給水システム

2.空気・地中熱ヒートポンプシステム

3.空調システム

4.工業用温水循環システム

5.太陽熱システム

6.R290オールインバーターヒートポンプへの対応

利用範囲

空気熱源ヒートポンプ複合供給システム

製品認証

製品は TUVãCEãEMCãRoHSãREACHの要件を満たしています。 ãEEI≤0.23-part3認証

利点

簡単な設置と操作

自己適応モード AUTO (デフォルト設定) が装備されており、電源が接続されるとポンプが作動し、実際のシステムのニーズに応じてその性能を適応させます。

制御はデジタル パルス幅変調 (PWM) 低電圧信号によって行われ、さまざまなシステムのさまざまな流量要件を満たすためにポンプを使用できるようになります。

低騒音かつ高い快適性

騒音指数: ≤42dB(A)

低エネルギー消費

最大 6W の最低消費電力

多重保護

過電圧および過電流保護機能付き

エコデザインベンチマーク

EEI≤0.20-パート 3

クイックリリース電源プラグ

ポンプの起動と停止は速やかに行ってください。

基本パラメータ

最大流量:5.5m3/h

最大:11m

定格流量:3.5m3/h

定格:7.5m

定格電圧:220-240V AC

定格電流:1A

周波数:50/60Hz

最大電力:160W

設計圧力:1.0MPa

騒音:ï=35dBï=Aï=

待機電力:≤2W

保護等級:IP67

サージ電流:ï¼5A

温度クラス:TF95

ワイヤー付きベアポンプの重量:3kg±5%

速度:1200ï½4950rpm

メディア要件

媒体: 水または水 + グリコール (≤ 50%) 混合物

中温:2℃〜95℃

培地の PH 値 ï=6.5-8.5

中硬度 ï=25°dH

培地中の固体不純物の含有量:固体不純物の直径及び長さ方向≦0.1mm、体積率≦0.1%

サービス環境要件

ポンプの使用環境温度は、右図に示すように媒体温度 2~95℃と同期させてください (エチレングリコール濃度の最大値は 50%、つまり媒体の最低温度は 50%) -30°)

ポンプの起動と停止

始動時間: ウォーターポンプの始動時間は 8 秒未満、電源投入から最高速度に達するまでの時間

PWM モードでは、ウォーターポンプの停止状態 (電源なし) から始動する場合、少なくとも 8 秒以内に最高速度の 90% に到達する必要があります

PWM モードでは、スタンバイ モードから開始し、少なくとも 8 秒以内に最高速度の 90% に達します

シャットダウン時間:ウォーターポンプの停止時間が1秒未満、つまり停電からウォーターポンプの停止までの時間

パフォーマンスカーブ

この性能曲線は、非水媒体用ポンプなどの常温水に適していますが、ポンプの水力性能が低下するため、ポンプの選択では液体媒体の特性を考慮する必要があります

電源接続

電圧±173AC220-240V(±10%)

周波数ï=50/60Hz

PWM 入力信号電圧±4-24V

最小入力電流ï=4mA

PWM 入力信号周波数: 100-2000Hz

PWM 出力信号: コレクタオープンドレイン出力、プルアップ抵抗に接続する必要があります。電圧はホストコンピュータの信号取得範囲に応じて選択されます

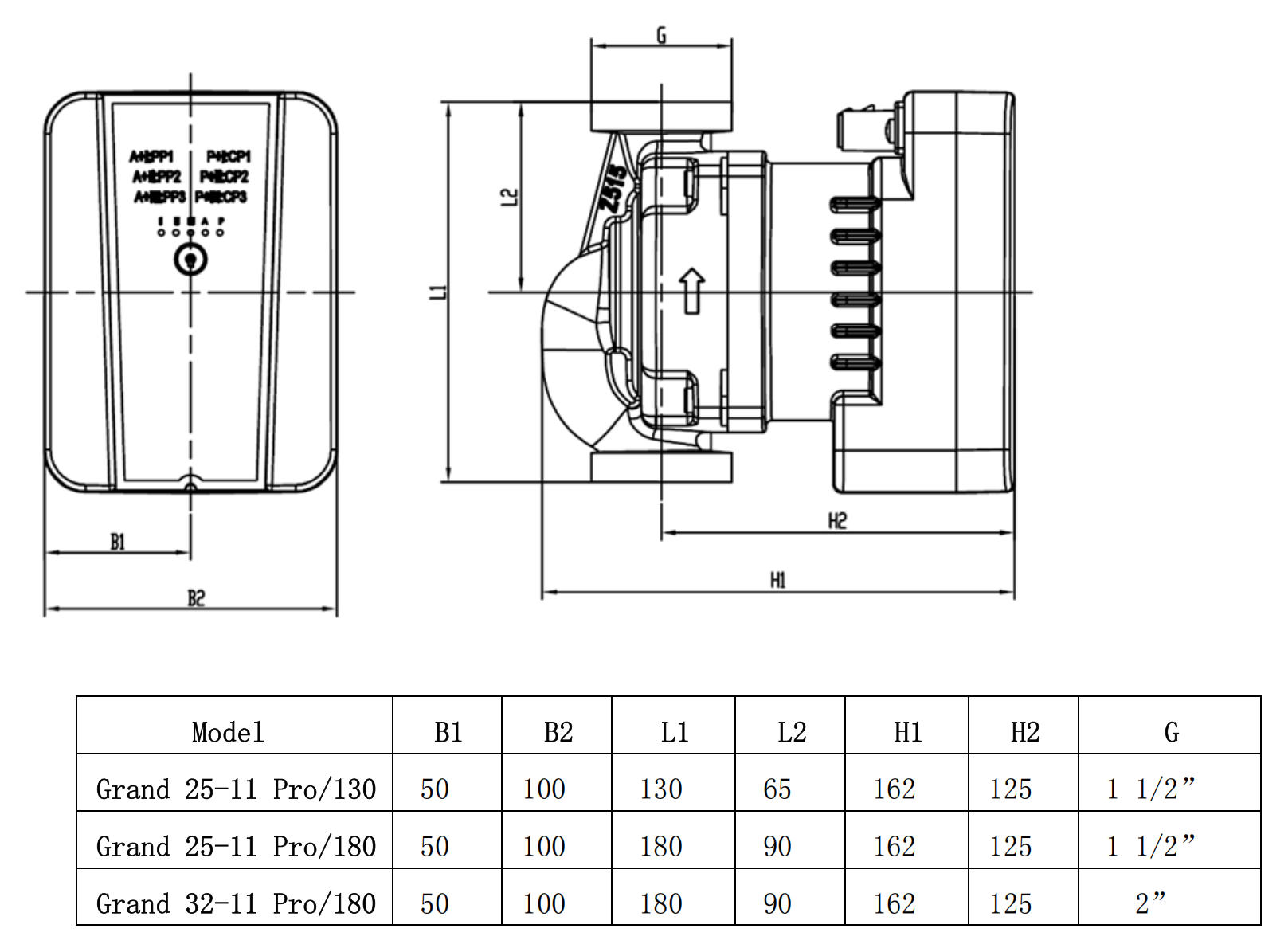

設置図

Grand 25-11 pro Installlation Drawing

オーデル

B1

B2

L1

L2

H1

H2

G

グランド 25-11プロ/130

50

100

130

65

162

125

1 1/2 インチ

T彼のパフォーマンス曲線は常温の水に適しています。 ポンプ 水以外の媒体に使用するとポンプの油圧性能が低下するため、ポンプの選定には液体媒体の特性を考慮する必要があります。

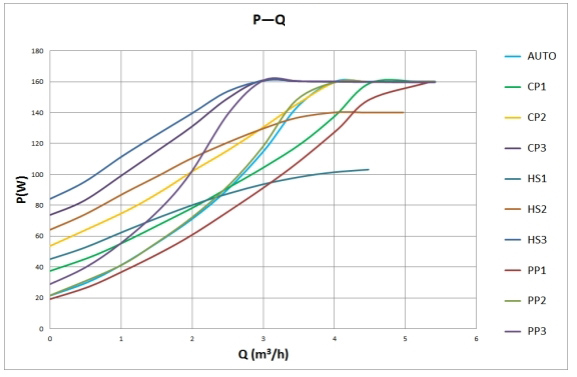

グランド 25-11 プロ本部パフォーマンス曲線

PWM モードのさまざまなデューティ サイクルでのパフォーマンス カーブ (参考のみ

グランド25-11 プロ PWM H-Q パフォーマンス カーブ

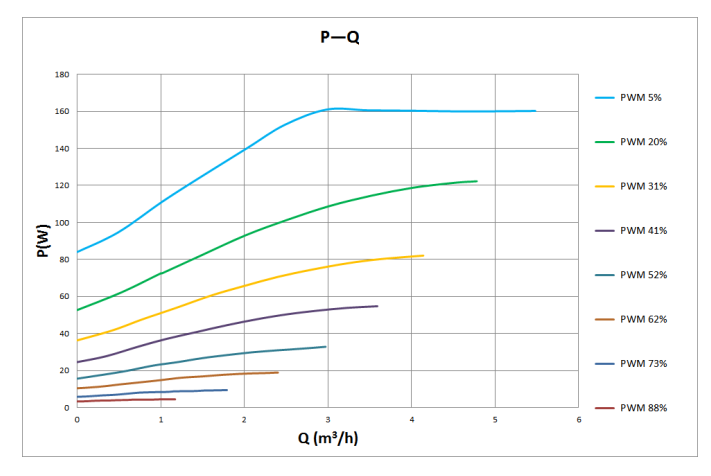

グランド25-11 プロ PWM P-Q パフォーマンス曲線
