電源電圧 |
220-240V 50/60Hz、PE |
モーター保護 |
外部保護は必要ありません |
IPクラス |
IP44 |
絶縁クラス |
H |
（RH ）湿度 |
最大。95% |
システム圧力 |
1.0MPa |
コンプライアンス |
CE/GS/EMC/LVD/RoHS/REACH |
環境温度 |
0 ～+40 ℃ |
温度クラス |
TF110 |
液温 |
-30～+110℃ (グリコール50%まで) |
電圧・周波数 |
230V/50HZ |
ポンプハウジング |
鋳鉄/ステンレス鋼 |
エネルギー(EEI) |
≤0.23-パート2 |
商品番号。:

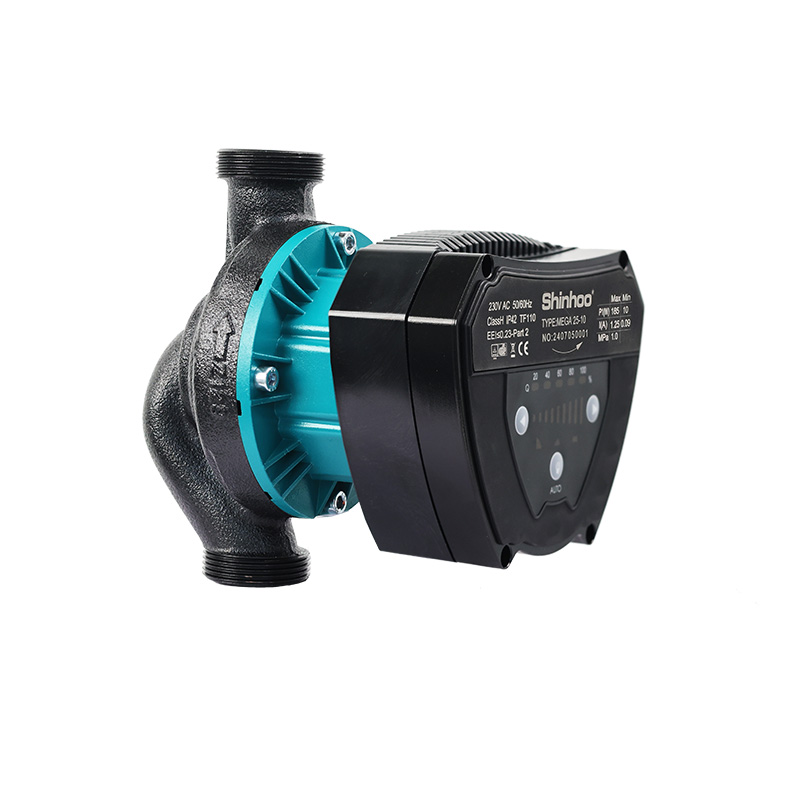

Mega 25-101. ボイラー回路ポンプ
2. 一次回路ポンプ
3. 1 パイプおよび 2 パイプ加熱システムのポンプ
4.家庭用温水循環における暖房回路ポンプ
5. 空気加熱システムのヒートポンプ
6. 床暖房システム用ポンプ
7. 熱再生・回収システム
8. コンデンサーおよびドライクーラー回路ポンプ
9. 民生用回路ポンプ（ファンコイル）
10. セントラルエアコンの冷気供給システムのポンプ
MEGA 自動循環ポンプは、 古いものでも新しいものでも、ほぼすべての建築プロジェクトに理想的な選択肢です。比類のないエネルギー効率、広範囲にわたる通信機能、内蔵の通信機能を備えています。
MEGA は、 高性能の加熱および冷却システムの作成を検討しているエンジニアや指定者に最適です。
キャンドロータータイプの設計によりポンプはメンテナンスフリーです。これは、ポンプとモーターがシャフト シールを使用せず、シール用の 2 つのガスケットのみを使用して一体型ユニットを形成していることも意味します。ベアリングはポンプで汲み上げられた液体によって潤滑されます。MEGA は PWM および 0 ～ 10V の外部制御を備えています。
工事
MEGA ポンプは湿式ローター ポンプです。つまり、ポンプとモーターはシャフト エンド シールのない一体型ユニットです。ベアリングはポンプで汲み上げられた液体で潤滑されます。
ポンプの特徴:
・制御ユニットに組み込まれたコントローラ。
• ポンプ前面の操作パネル。
• モーターの外部保護は必要ありません。
モーターと周波数変換器
MEGAポンプには永久磁石モーターが搭載されています。このモータータイプは、従来使用されてきた非同期かご型モーターと比較して効率が向上しているのが特徴です。モーターの速度は、内蔵の周波数コンバーターによって設定されます。
ポンプ接続
パイプとフランジのねじ接続。
表面仕上げ品質
ポンプハウジングとそのヘッド部分には電気泳動コーティングが施されており、耐食性が向上しています。
電気泳動コーティングの塗布には次の手順が含まれます。
・アルカリ洗浄。
・リン酸亜鉛の前処理。
・陰極電着（電気泳動）。
• ワニスとペイントのフィルムを 200 ～ 250 °C で乾燥します。
簡単な設置と操作
自己適応モード（自動モード、工場出荷時設定）を備えており、電源が接続されるとポンプが作動し、実際のシステムのニーズに応じて性能を適応させます。
制御はデジタル パルス幅変調 (PWM) 低電圧信号によって行われるため、ポンプを使用してさまざまなシステムのさまざまな流量要件を満たすことができます。
低騒音と高い快適性
騒音指数: ≤42dB(A)
低エネルギー消費
Aクラスのエネルギー効率、最小消費電力6W
複数の保護
過電圧および過電流保護機能付き
エコデザインベンチマーク
EEI≤0.23-パート2
クイックリリース電源プラグ
ポンプの起動と停止は速やかに行ってください。

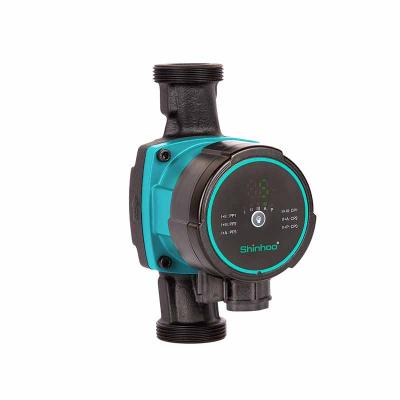

製品写真と4つの制御モード
ボタンを押して異なる制御モードを切り替え、左側と右側のボタンで設定を増減します。
設定 |
説明 |
自動 |
定義された範囲内での実行 |
BL |
圧力比例曲線 |
HD |
等圧曲線 |
HS |
等速曲線 |
操作条件
一般的な手順
暖房システム内の水 |
地域の基準に従った水質 |
グリコールを含む水 |
最大粘度 = 10 ～ 50 cSt ~ 水 50 % / グリコール 50 % 溶液 (-10 °C) |
動作範囲
パラメータ |
メガ |
最大流量、Q |
10m3 /h |
最大揚程、H |
10メートル |
最高使用圧力
PN 10: 10 bar / 1.0 MPa。
最低入口圧力
ポンプ動作中のキャビテーションノイズやベアリングの損傷を避けるために、入口ポートで次の最小相対圧力を維持する必要があります。
入口圧力 |
液温 |
ポンプ入口圧力 |
≤ + 85 °C |
0.005MPa |
|
≤ + 90 °C |
0.028MPa |
|
≤ +110 °C |
0.100MPa |
汲み上げられた液体
このポンプは、ポンプに機械的または化学的影響を与える可能性のある固体や繊維を含まず、純粋で非攻撃性の液体を送り出すように設計されています。
暖房システムで使用される水は、暖房ユニット用のシステム水の品質要件を満たしている必要があります。
ポンプは、ディーゼル燃料やガソリンなどの引火性または爆発性の液体には使用しないでください。
ポンプは、酸や海水などの攻撃的な液体には使用しないでください。寒い季節にポンプを運転しない場合は、低温による損傷を避けるために必要な措置を講じてください。
水よりも密度や動粘度が高い熱媒体に添加剤を使用すると、ポンプの性能が低下します。
ポンプの動作に悪影響を与える可能性のある添加剤は絶対に使用しないでください。ポンプが特定の液体に使用できるかどうかを知るには、いくつかの要素を考慮してください。
最も重要なのは、石灰含有量、pH、温度、溶剤と油の含有量です。
このポンプは、最大 50 % のレベルのグリコールと水の混合物に使用できます。「一般的な指示」セクションを参照してください。グリコール混合物をポンピングすると、ポンプの水力特性が低下します。
(HS+オート)
(HD)
(BL)
モデル マスターSD 2 5 -8 130 /マスターSD 2 5 -8 1 8 0 最大流量 (m3/h) 3.6 最大揚程(m) 8 EEI EEI≤0.21-パート2 定格電圧 AC220-240V 定格電流 0.55A 頻度 50/60Hz 最大出力 70W 設計圧力 1.0MPa ノイズ ≤42dB(A) IPクラス IP44 絶縁クラス H
