Mega 32-10 北米向け循環ポンプ

技術データ

モーター保護

外部保護は不要

IPクラス

IP44

断熱クラス

H

湿度RH

最大95%

システム圧力

1.0 MPa

コンプライアンス

CE/GS/EMC/LVD/RoHS/REACH

環境温度

0+40

温度クラス

TF110

液体の温度

-30+110℃グリコール最大50%

電圧/周波数

110/230V、60Hz

ポンプハウジング

鋳鉄/ステンレス鋼

エネルギー(EEI)

≤0.23-パート2

  • アイテム番号:

    Mega 32-10

1. ボイラー回路ポンプ

2. 一次回路ポンプ

3. 1本管および2本管暖房システムのポンプ

4. 家庭用給湯循環における加熱回路ポンプ

5. 空気暖房システムにおけるヒートポンプ

6. 床暖房システム用ポンプ

7. 熱再生・回収システム

8. コンデンサーとドライクーラー回路ポンプ

9. 消費回路ポンプ(ファンコイル)

10. セントラル空調の冷気供給システムのポンプ

メガ自動循環ポンプは、新築・新設を問わず、ほぼあらゆる建築プロジェクトに最適な選択肢です。比類のないエネルギー効率、広範囲な範囲、そして内蔵通信機能を備えています。

Mega は、高性能の暖房および冷房システムを作成しようとしているエンジニアや仕様作成者に最適です。

ポンプはキャンドローター型設計のため、メンテナンスフリーです。ポンプとモーターは一体型で、シャフトシールは不要、シールには2つのガスケットのみを使用しています。ベアリングはポンプ液によって潤滑されます。メガ PWMおよび0〜10Vの外部制御を備えています。

工事

メガ ポンプはウェットローターポンプ、つまりポンプモータとシャフトエンドシールは一体型で、ベアリングはポンプで供給される液体で潤滑されます。

ポンプの特徴:

• 制御ユニットに内蔵されたコントローラ。

• ポンプ前面の操作パネル

• モーターの外部保護は必要ありません。

モーターと周波数変換器

メガポンプには永久磁石モーターが搭載されています。このタイプのモーターは、従来使用されていた非同期かご型モーターと比較して効率が向上していることが特徴です。モーターの速度は内蔵の周波数変換器によって設定されます。

ポンプ接続

ねじ付きパイプとフランジ接続。

表面仕上げ品質

ポンプハウジングとヘッド部分には電気泳動コーティングが施されており、耐腐食性が向上しています。

電気泳動コーティングの適用には、次の手順が含まれます。

• アルカリ洗浄

• リン酸亜鉛前処理

• 陰極電着(カタフォレシス)

• ニスとペイントの塗膜は200~250℃で乾燥します。

簡単な設置と操作

自己適応モード (自動モード、工場出荷時設定) を搭載しており、電源が接続されるとポンプが作動し、実際のシステムのニーズに応じてパフォーマンスを適応させます。

制御はデジタルパルス幅変調 (PWM) 低電圧信号によって行われ、さまざまなシステムのさまざまな流量要件を満たすためにポンプを使用できるようになります。

低騒音と高い快適性

騒音指数:≤42dB(A)

低エネルギー消費

Aクラスのエネルギー効率、消費電力は最低6W

多重保護

過電圧および過電流保護付き

エコデザインベンチマーク

EEI≤0.23-パート2

クイックリリース電源プラグ

ポンプを素早く起動および停止します。

electric water circulator pump for home use

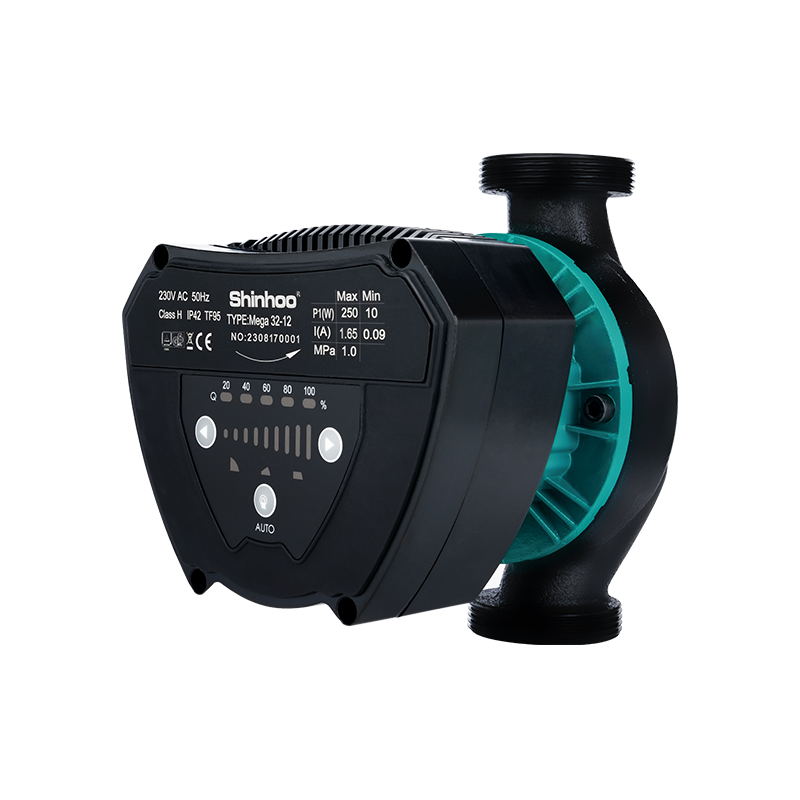

製品写真と4制御モード

ボタンを押してさまざまな制御モードを切り替え、左側と右側のボタンで設定を増減します。

設定

説明

オート

定義された範囲内で実行

BL

比例圧力曲線

高画質

定圧曲線

HS

一定速度曲線

動作条件

一般的な指示

暖房システム内の水

地域基準に従った水質

グリコール入り水

最大粘度 = 10~50 cSt ~ -10℃での水50%/グリコール50%溶液

動作範囲

最大動作圧力

PN10:10bar/1.0MPa。

最小入口圧力

ポンプ運転中のキャビテーション騒音やベアリング損傷を回避するために、入口ポートで次の最小相対圧力を維持する必要があります。

入口圧力

液体の温度

ポンプの入口圧力

≤ + 85 °C

0.005 MPa

≤ + 90 °C

0.028 MPa

≤ +110 °C

0.100 MPa

ポンプで送られる液体

このポンプは、ポンプに機械的または化学的な影響を及ぼす可能性のある固形物や繊維を含まない、純粋で非攻撃的な液体を送り出すように設計されています。

暖房システムで使用される水は、暖房ユニットのシステム水の品質要件を満たす必要があります。

ポンプはディーゼル燃料やガソリンなどの可燃性または爆発性の液体には使用しないでください。

ポンプは酸や海水などの腐食性液体には使用しないでください。寒い時期にポンプを運転しない場合は、低温による損傷を防ぐための必要な対策を講じてください。

密度や動粘度が水よりも高い熱伝達媒体に添加剤を使用すると、ポンプの性能が低下します。

ポンプの動作に悪影響を与える可能性のある添加剤は絶対に使用しないでください。ポンプが特定の液体に使用できるかどうかを確認するには、いくつかの要素を考慮してください。

最も重要なのは、石灰含有量、pH、温度、溶剤と油の含有量です。

このポンプは、グリコールと水の混合液(最大50%)に使用できます。「一般的な注意事項」の項を参照してください。グリコール混合液のポンプ運転は、ポンプの水圧特性を低下させます。

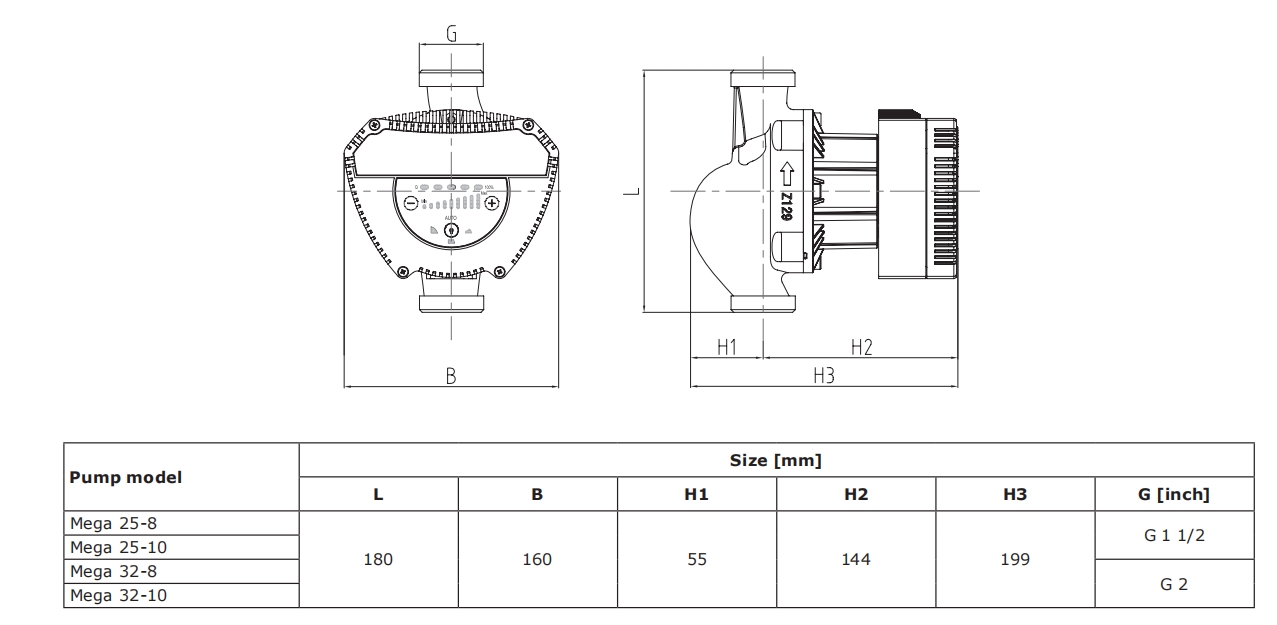

インストール図面

Mega 32-10

Mega 32-10

Mega 32-10

Mega 32-10

伝言を残す
当社の製品に興味があり、詳細を知りたい場合は、ここにメッセージを残してください。できるだけ早く返信させていただきます。
提出する

関連製品

Circulation Pump for Underfloor Heating
Mega 40-10F 北米向け循環ポンプ

モーター保護 外部保護は不要 IPクラス IP44 断熱クラス H 湿度(RH) 最大95% システム圧力 1.0 MPa コンプライアンス CE/GS/EMC/LVD/RoHS/REACH 環境温度 0~+40℃ 温度クラス TF110 液体の温度 -30~+110℃(グリコール最大50%) 電圧/周波数 110/230V、60Hz ポンプハウジング 鋳鉄/ステンレス鋼 エネルギー(EEI) ≤0.23-パート2 ​

circulating pump for hot water
Mega 40-8F 北米循環ポンプ

モーター保護 外部保護は不要 IPクラス IP44 断熱クラス H 湿度(RH) 最大95% システム圧力 1.0 MPa コンプライアンス CE/GS/EMC/LVD/RoHS/REACH 環境温度 0~+40℃ 温度クラス TF110 液体の温度 -30~+110℃(グリコール最大50%) 電圧/周波数 110/230V、60Hz ポンプハウジング 鋳鉄/ステンレス鋼 エネルギー(EEI) ≤0.23-パート2 ​

North America Circulation Pump
Mega 32-8 北米循環ポンプ

モーター保護 外部保護は不要 IPクラス IP44 断熱クラス H 湿度(RH) 最大95% システム圧力 1.0 MPa コンプライアンス CE/GS/EMC/LVD/RoHS/REACH 環境温度 0~+40℃ 温度クラス TF110 液体の温度 -30~+110℃(グリコール最大50%) 電圧/周波数 110/230V、60Hz ポンプハウジング 鋳鉄/ステンレス鋼 エネルギー(EEI) ≤0.23-パート2 ​

Circulation pumps for North America
Mega 25-10 北米循環ポンプ

モーター保護 外部保護は不要 IPクラス IP44 断熱クラス H 湿度(RH) 最大95% システム圧力 1.0 MPa コンプライアンス CE/GS/EMC/LVD/RoHS/REACH 環境温度 0~+40℃ 温度クラス TF110 液体の温度 -30~+110℃(グリコール50%まで) 電圧/周波数 110/230V、60Hz ポンプハウジング 鋳鉄/ステンレス鋼 エネルギー(EEI) ≤0.23-パート2 ​

North America Circulation Pump
Mega 25-8 北米循環ポンプ

モーター保護 外部保護は不要 IPクラス IP44 断熱クラス H 湿度(RH) 最大95% システム圧力 1.0 MPa コンプライアンス CE/GS/EMC/LVD/RoHS/REACH 環境温度 0~+40℃ 温度クラス TF110 液体の温度 -30~+110℃(グリコール最大50%) 電圧/周波数 110/230V、60Hz ポンプハウジング 鋳鉄/ステンレス鋼 エネルギー(EEI) ≤0.23-パート2 ​

hot water recirculating pump
ベーシック S 32-8S 3 速ポンプ

1. 製品モデル:ベーシック S 32 -8S 2. 許容周囲温度: 0 ~ +40 °C 3.  汲み上げ液体の許容温度: +2 ~ +110 °C 4.  保管温度: -30 ~ +55 °C 5.  ユニオン付きポンプ: 1.0 MPa (10 bar) 6.  ポンプハウジングの材質:鋳鉄 7. ポートからポートまでの長さ: 180mm ​

Horizontal Multistage frequency conversion centrifugal pump

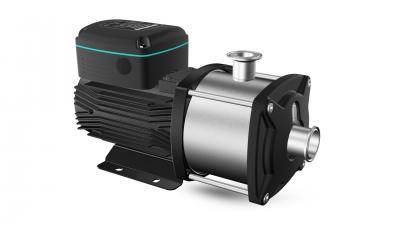

F-MHI403Q 横型多段周波数変換うず巻ポンプ
