最大流量 |
10m³/時 |
最大ヘッド |
12分 |
定格流量 |
5.5m³/時 |
定格ヘッド |
7.5メートル |
定格電圧 |
交流220-240V |
定格電流 |
1.2A |
頻度 |
50/60Hz |
最大出力 |
230ワット |
設計圧力 |
1.0MPa |
ノイズ |
＜40dB(A) |
スタンバイ電力 |
≤4W |
保護の程度 |
IP44 |
サージ電流 |
＜10A |
スピード |
1000～4900rpm |
温度クラス |
TF110 |
ワイヤー付き裸ポンプの重量 |
5kg±5% |
商品番号。:

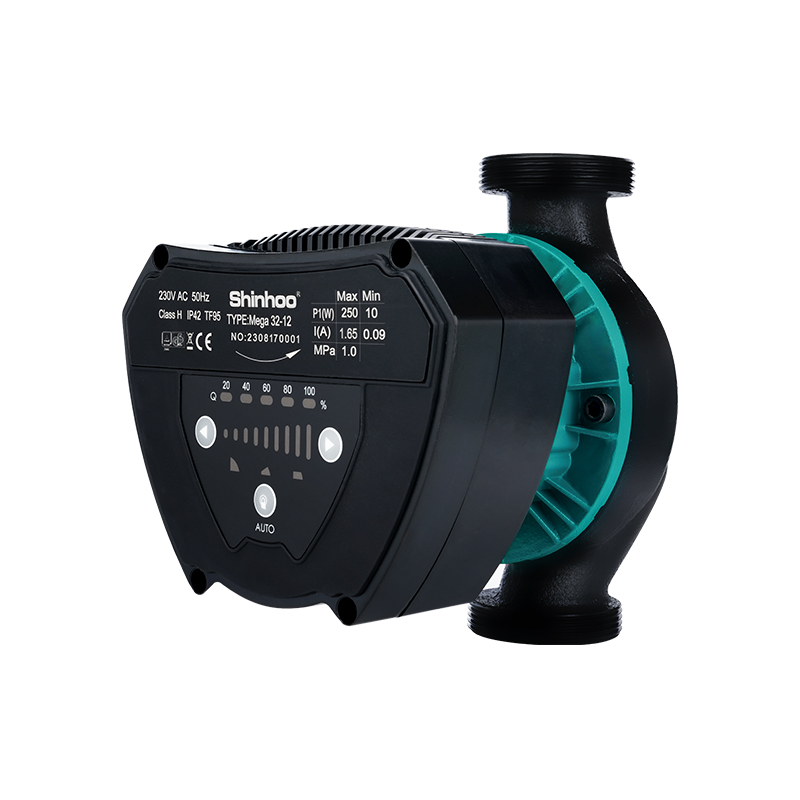

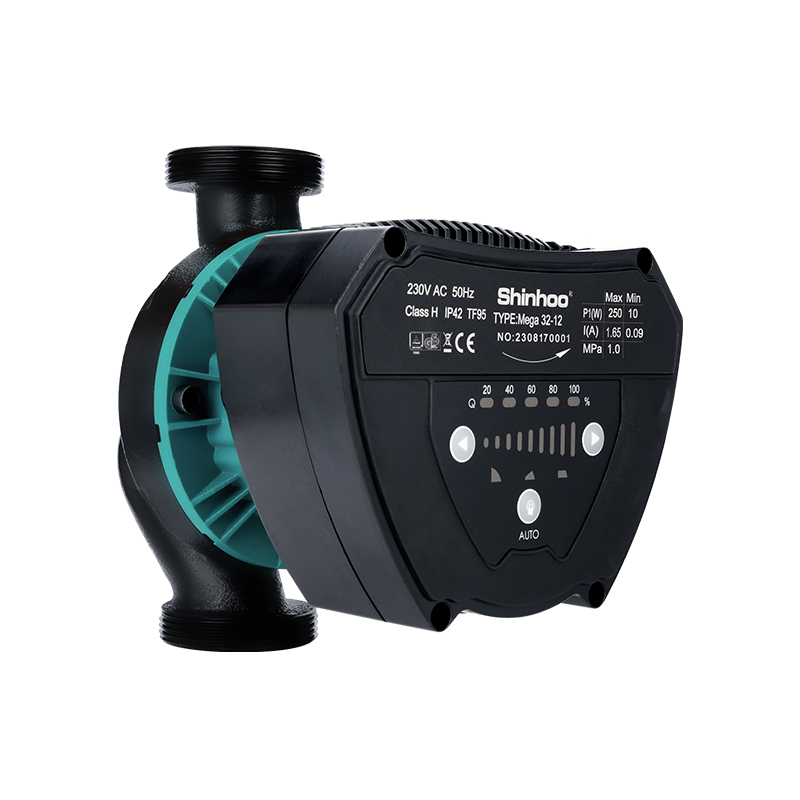

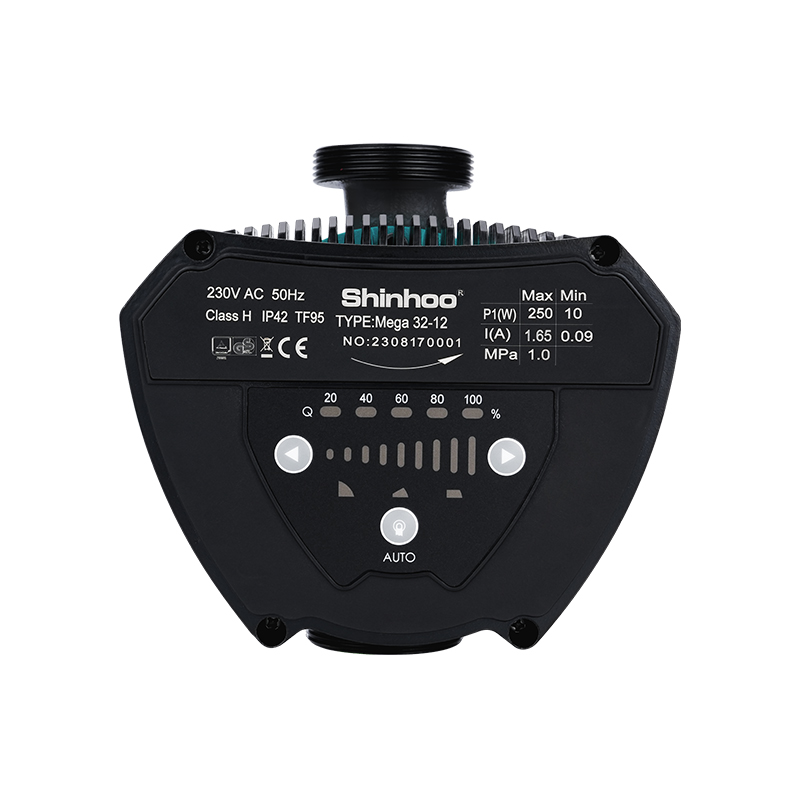

Mega 32-12使用範囲
ヒートポンプデュアル供給システム、床暖房混合水システム、ヒートポンプ給湯システム、HVAC、ボイラーシステム、その他の暖房および冷房用途。
R290などの冷媒に適しています。
製品認証
この製品は、CE 、TUV 、EMC 、RoHS 、REACH 、EEI ≤ 0.23-part2の認証要件を満たしています。
注：RoHS2.0、REACHは第三者試験報告書です。
起動時間： 循環ポンプの起動時間、つまり電源投入から最高速度に達するまでの時間は 8 秒未満です。
PWM モードでは、循環ポンプを停止状態 (電源なし) から起動する場合、最大 8 秒以内に最大速度の 90% に到達する必要があります。
PWM モードでは、スタンバイ モードから開始して、最大 8 秒で最大速度の 90% に到達します。
シャットダウン時間： 循環ポンプのシャットダウン時間は 1 秒未満、つまり停電から循環ポンプのシャットダウンまでの時間です。
モータータイプ
断熱レベル：H |
エナメル線材質：銅 |
磁性鋼材質：ネオジム鉄ボロン |
||
モーターの直流耐寒性（20 ℃）:8.6±5%Ω |
モータータイプ： 永久磁石同期モーター |
|||
メディア要件
媒体: 水または水+グリコール(≤50%)の混合物 |
中温：-20 ℃～110 ℃ |
|
培地のPH値：6.5 ～8.5 |
中硬度：≤25°dH |
|
媒体中の固体不純物含有量：固体不純物の直径および長さ方向≤0.1mm、体積比≤0.1%。 |
||
サービス環境要件
使用方法: シャフトを水平に保つ |
標高: ＜ 1000m |
動作周囲温度:-30 ℃ ∼70 ℃ （配管や循環ポンプの凍結はありません） |
動作周囲湿度≤95% |
ストレージ環境の要件
保管周囲温度：-30 ℃～70 ℃ （配管や循環ポンプの凍結はありません） |
保管環境の湿度: ≤95% |
水温と入口圧力の比較表
液体温度 |
＜75 ℃ |
95 ℃ |
110 ℃ |
|||
入口圧力 |
0.5バール |
1バール |
1.5バール |
|||
5mヘッド |
10mヘッド |
15mヘッド |
||||
モデル マスターSD 2 5 -8 130 /マスターSD 2 5 -8 1 8 0 最大流量 (m3/h) 3.6 最大揚程(m) 8 EEI EEI≤0.21-パート2 定格電圧 AC220-240V 定格電流 0.55A 頻度 50/60Hz 最大出力 70W 設計圧力 1.0MPa ノイズ ≤42dB(A) IPクラス IP44 絶縁クラス H
電源電圧 220-240V 50/60Hz、PE モーター保護 外部保護は必要ありません IPクラス IP44 絶縁クラス H （RH ）湿度 最大。95% システム圧力 1.0MPa コンプライアンス CE/GS/EMC/LVD/RoHS/REACH 環境温度 0 ～+40 ℃ 温度クラス TF110 液温 -30 ～+110 ℃ (グリコール50%まで) 電圧・周波数 230V/50HZ ポンプハウジング 鋳鉄 エネルギー(EEI) ≤0.23-パート2
電源電圧 220-240V 50/60Hz、PE モーター保護 外部保護は必要ありません IPクラス IP44 絶縁クラス H （RH ）湿度 最大。95% システム圧力 1.0MPa コンプライアンス CE/GS/EMC/LVD/RoHS/REACH 環境温度 0 ～+40 ℃ 温度クラス TF110 液温 -30 ～+110 ℃ (グリコール50%まで) 電圧・周波数 230V/50HZ ポンプハウジング 鋳鉄 エネルギー(EEI) ≤0.23-パート2
電源電圧 220-240V 50/60Hz、PE モーター保護 外部保護は必要ありません IPクラス IP44 絶縁クラス H （RH ）湿度 最大。95% システム圧力 1.0MPa コンプライアンス CE/GS/EMC/LVD/RoHS/REACH 環境温度 0 ～+40 ℃ 温度クラス TF110 液温 -30 ～+110 ℃ (グリコール50%まで) 電圧・周波数 230V/50HZ ポンプハウジング 鋳鉄 エネルギー(EEI) ≤0.23-パート2
電源電圧 220-240V 50/60Hz、PE モーター保護 外部保護は必要ありません IPクラス IP44 絶縁クラス H 湿度( RH) 最大。95% システム圧力 1.0MPa コンプライアンス CE/GS/EMC/LVD/RoHS/REACH 環境温度 0 ～+40 ℃ 温度クラス TF110 液温 -30 ～+110 ℃ (グリコール50%まで) 電圧・周波数 230V/50HZ ポンプハウジング 鋳鉄 エネルギー(EEI) ≤0.23-パート2
電源電圧 220-240V 50/60Hz、PE モーター保護 外部保護は必要ありません IPクラス IP44 絶縁クラス H 湿度（RH） 最大。95% システム圧力 1.0MPa コンプライアンス CE/GS/EMC/LVD/RoHS/REACH 環境温度 0 ～+40 ℃ 温度クラス TF110 液温 -30 ～+110 ℃ (グリコール50%まで) 電圧・周波数 230V/50HZ ポンプハウジング 鋳鉄 エネルギー(EEI) ≤0.23-パート2
電源電圧 220-240V 50/60Hz、PE モーター保護 外部保護は必要ありません IPクラス IP44 絶縁クラス H 湿度( RH) 最大。95% システム圧力 1.0MPa コンプライアンス CE/GS/EMC/LVD/RoHS/REACH 環境温度 0 ～+40 ℃ 温度クラス TF110 液温 -30 ～+110 ℃ (グリコール50%まで) 電圧・周波数 230V/50HZ ポンプハウジング 鋳鉄 エネルギー(EEI) ≤0.23-パート2
電源電圧 220-240V 50/60Hz、PE モーター保護 外部保護は必要ありません IPクラス IP44 絶縁クラス H 湿度( RH) 最大。95% システム圧力 1.0MPa コンプライアンス CE/GS/EMC/LVD/RoHS/REACH 環境温度 0 ～+40 ℃ 温度クラス TF110 液温 -30 ～+110 ℃ (グリコール50%まで) 電圧・周波数 230V/50HZ ポンプハウジング 鋳鉄 エネルギー(EEI) ≤0.23-パート2
電源電圧 220-240V 50/60Hz、PE モーター保護 外部保護は必要ありません IPクラス IP44 絶縁クラス H 湿度( RH) 最大。95% システム圧力 1.0MPa コンプライアンス CE/GS/EMC/LVD/RoHS/REACH 環境温度 0 ～+40 ℃ 温度クラス TF110 液温 -30 ～+110 ℃ (グリコール50%まで) 電圧・周波数 230V/50HZ ポンプハウジング 鋳鉄 エネルギー(EEI) ≤0.23-パート2
電源電圧 220-240V 50/60Hz、PE モーター保護 外部保護は必要ありません IPクラス IP44 絶縁クラス H （ RH ）湿度 最大。95% システム圧力 1.0MPa コンプライアンス CE/GS/EMC/LVD/RoHS/REACH 環境温度 0 ～ +40 ℃ 温度クラス TF110 液温 -30 ～+110℃ (グリコール50%まで) 電圧・周波数 230V/50HZ ポンプハウジング 鋳鉄 エネルギー(EEI) ≤0.23-パート2
電源電圧 220-240V 50/60Hz、PE モーター保護 外部保護は必要ありません IPクラス IP44 絶縁クラス H 湿度( RH ) 最大。95% システム圧力 1.0MPa コンプライアンス CE/GS/EMC/LVD/RoHS/REACH 環境温度 0 ～ +40 ℃ 温度クラス TF110 液温 -30 ～ +110 ℃ (グリコール50%まで) 電圧・周波数 230V/50HZ ポンプハウジング 鋳鉄 エネルギー(EEI) ≤0.23-パート2
電源電圧 220-240V 50/60Hz、PE モーター保護 外部保護は必要ありません IPクラス IP44 絶縁クラス H 湿度( RH ) 最大。95% システム圧力 1.0MPa コンプライアンス CE/GS/EMC/LVD/RoHS/REACH 環境温度 0 ～+40 ℃ 温度クラス TF110 液温 -30 ～+110 ℃ (グリコール50%まで) 電圧・周波数 230V/50HZ ポンプハウジング 鋳鉄 エネルギー(EEI) ≤0.23-パート2
