最大流量( m3/h ) |
5 |
定格流量( m3/h ) |
2 |
最大揚程（ m ） |
11 |
定格揚程( m ) |
9.5 |
インレットパイプ径 |
G1」 |
出口パイプ径 |
G1」 |
入力電力(K W ) |
0.38 |
IPクラス |
0.25 |
アイテム番号:
MHI-2011. 給水とブースター
2. 温水循環・暖房システム
3. 産業用循環システム
4. 各種機械用
5. ヒートポンプシステム用統合ポンプ
1. 材質 - ステンレス鋼
2. 多段羽根車、高揚程
3. 双方向メカニカルシール、メンテナンスが容易
4. コンパクトなブロック設計
5. ステージチャンバー、インペラ、ディフューザーなど、流体と接触するすべての油圧部品
労働条件
1. 電源: 1～220V/50Hz ;
2. 最大システム圧力: ≤1.0MPa ;
3. 絶縁クラス: F;
4.保護レベル: IP54 ;
5. 搬送液の温度：-15℃～90℃ 。
6.配信液体: きれいな水;
7.このウォーターポンプは、飲料水、温水、工業用水、凝縮水、エタノールと水の混合液（エタノール含有量は最大40％）、および鉱物油、長繊維を含まないその他の液体の移送に適しています。 、または腐食性物質。
デザインノート
1. 三相 AC モーターのモーター保護はオプションであるか、現場で提供されます。
2. サーマルモーター保護とコンデンサーを内蔵した単相 AC モーター
製品認証
製品は 3C 認証要件に準拠しています
アプリケーション媒体の要件
使用媒体：清水/水+エチレングリコール(≤50%)混合溶液 |
中水温：0～110℃/-15℃～110℃ |
中PH値：6.5-8.5 |
中硬度：25°dH |
培地中の固体不純物含有量：固体不純物の直径および長さ方向≦0.1mm、体積率≦0.1%。 |
|
サービス環境要件
使用方法: シャフトを水平に保ちます。 |
標高：＜1000m |
使用周囲温度：-30℃〜55℃（配管、給水ポンプ等の凍結なきこと） |
動作周囲湿度≤95% |
ストレージ環境の要件
保存周囲温度：-20℃〜60℃ （配管やウォーターポンプに凍結がないこと） |
保管場所の湿度 環境: ≤95% |
工場検査
機械の締め付け状態の検出 |
モーター絶縁検知 |
耐電圧検出 |
漏れ電流検出 |
接地抵抗検出 |
無負荷電力、電流検出 |
方向転換検出 |
|
|
信頼性試験
油圧性能試験 |
振動試験 |
騒音試験 |
水圧試験 |
機械全体の電気的安全性テスト |
保護レベルテスト |
塩水噴霧試験 |
熱衝撃試験 |
温度上昇 |
凝縮水試験 |
寿命試験 |
スタートストップテスト |
高温高湿試験 |
|
|
設置と安全上の注意事項
1. 圧送される液体は高温高圧の液体となる場合があります。ポンプを移動および分解する前に、火傷を避けるためにシステム内の液体を排出するか、ポンプの両側にあるストップバルブを閉じる必要があります。
2. 冬期、媒体が清水の場合、ポンプシステムが稼働していない場合、または周囲温度が 0°C 未満の場合は、ポンプ本体の凍結や亀裂を避けるために、パイプラインシステム内の液体を排出する必要があります。
3. ポンプを長期間使用しない場合は、ポンプの入口と出口にある水道管のバルブを閉じ、ポンプの電源を切ってください。モーターが熱くなったり、異常を感じた場合は、直ちにポンプ入口側のバルブを閉じ、ポンプの電源を切り、直ちに販売店またはサービスセンターにご連絡ください。
4. 本製品は子供の手の届かないところに置いてください。設置後は、子供が触れないよう隔離措置を講じる必要があります。
5.ウォーターポンプの取付方向はポンプ軸方向が水平方向となります。
6. 雨、水、露出などを防ぐためにウォーターポンプを設置する必要があります。
7. ウォーターポンプは硬い物体と直接衝突することはできません。
8. メカニカルシールの磨耗や機械の焼損を防ぐため、水なしでウォーターポンプを運転することは禁止されています。
9. 汲み上げられた液体は薄く、きれいで、非腐食性、非爆発性の液体であり、繊維や鉱物油を含まず、固体粒子の直径と長さは 0.1 mm 以下、体積率は 0.1% 以下です。ポンプは植物油やガソリンなどの引火性液体の輸送には使用しないでください。粘度が高い状況でポンプを使用するとポンプの性能が低下しますので、ポンプを選定する際には移送する液体媒体の粘度を考慮する必要があります。
パフォーマンス曲線
この性能曲線は常温水、例えば非水媒体用ポンプに適していますが、ポンプの水力性能が低下しますので、ポンプの選定においては液体媒体の特性を考慮する必要があります。
定格電圧：220V 定格電流：9.15A 周波数：50Hz 定格流量：8m3/h 定格揚程：18m 定格電力:1500W 最大流量：15m3/h 最大落差：48m 最大電力：1900W 設計圧力：10bar 絶縁クラス：F 最大ユニット効率:49% 保護等級：IP54 振動：＜2.8mm/s 騒音：＜55dB （A ） 方向：ポンプ入口側から見て反時計回り
定格電圧：220V 定格電流: 6.55A 周波数：50Hz 定格流量：8m3/h 定格揚程：28m 定格電力:1100W 最大流量：15m3/h 最大揚程：35m 最大電力：1400W 設計圧力：10bar 絶縁クラス：F 最大ユニット効率:45% 保護等級：IP54 振動：＜2.8mm/s 騒音：＜62dB ( A ) 方向：ポンプ入口側から見て反時計回り
定格電圧：220V 定格電流: 6.55A 周波数：50Hz 定格流量：4m3/h 定格揚程：46m 定格電力:1100W 最大流量：15m3/h 最大揚程：35m 最大電力：1500W 設計圧力：10bar 絶縁クラス：F 最大ユニット効率:51% 保護等級：IP54 振動：＜2.8mm/s 騒音：＜60dB( A) 方向：ポンプ入口側から見て反時計回り
定格電圧：380V 定格電流:4.8A 周波数：50Hz 定格流量：4m3/h 定格揚程：35m 定格電力:750W 最大流量：7.5m3/h 最大揚程：42m 最大電力：1050W 設計圧力： 10bar 絶縁クラス：F 最大ユニット効率:49% 保護等級：IP54 振動：＜2.8mm/s 騒音：＜60dB(A) 方向：ポンプ入口側から見て反時計回り
定格電圧：220V 定格電流:3.46A 周波数：50Hz 定格流量：4m3/h 定格揚程：28m 定格電力:550W 最大流量：9.5m3/h 最大揚程：33m 最大電力：850W 設計圧力：10bar 絶縁クラス：F 最大ユニット効率:47% 保護等級：IP54 振動：＜2.8mm/s 騒音：＜55dB( A) 方向：ポンプ入口側から見て反時計回り
定格電圧：220V 定格電流:3.46A 周波数：50Hz 定格流量：2m3/h 定格揚程：28m 定格電力:550W 最大。流量： 6m3/h 最大。長さ：33m 最大出力：650W 設計圧力： 10bar 絶縁クラス：F 最大ユニット効率:36% 保護等級：IP54 振動：＜2.8mm/s 騒音：＜55dB （A ） 方向：ポンプ入口側から見て反時計回り
定格電圧：220V 定格電流:2.58A 周波数：50Hz 定格流量：2m3/h 定格揚程：18m 定格電力:370W 最大。流量：5m3/h 最大。長さ：20m 最大出力：430W 設計圧力： 10bar 絶縁クラス：F 最大ユニット効率:32% 保護等級：IP54 振動：＜2.8mm/s 騒音：＜55dB （A ） 方向：ポンプ入口側から見て反時計回り
力320/200Wマックスヘッド15m電圧1-220/3-380W定格ヘッド10m頻度50Hz直径25mmマックスフロー80L/minIPクラスIP22定格フロー38L/min温度90●
モデル ベーシック 50-16SF プロ 力 1300/1000/900W 最大流量 30m3/h 最大ヘッド 16m 電圧・周波数 380V/50HZ ポンプハウジング 鋳鉄 汲み上げられた液体 水 絶縁クラス H 保護の程度 IP44 液温範囲 2～110℃ 最大システム圧力 1.0Mpa
モデル_ プロモ 15-9A 、プロモ 15-9AB、プロモ 15-9AN、プロモ 15-9AQ ポンプハウジング 鋳鉄、ステンレス鋼本体(N)、銅本体(B)、青銅(Q) 汲み上げられた液体 水 絶縁等級_ _ _ H 保護の程度 IP44 液温範囲 2～110℃(グリコールと水の混合物 50%まで) 最大システム圧力 1.0Mpa 証明書 CE、GS、UL、VD、EMC、RoH S、REACHなど

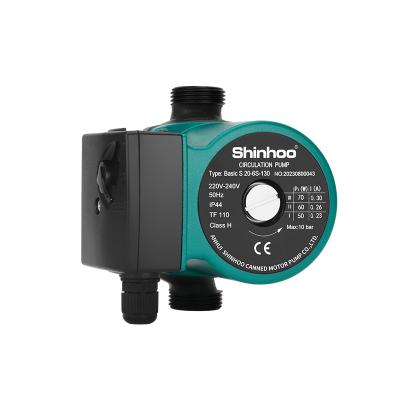

モデル マスターSD 2 5 -6 130 /マスターSD 2 5 -6 1 8 0 最大流量 (m3/h) 3.2 最大揚程(m) 6.0 EEI EEI≤0.20-パート2 定格電圧 AC220-240V 定格電流 0.5A 頻度 50/60Hz 最大出力 39W 設計圧力 1.0MPa ノイズ ≤42dB(A) IPクラス IP44 絶縁クラス H
モデル ベーシック 80-12SF プロ 力 1500W 最大流量 40m3/h 最大ヘッド 12m 電圧・周波数 380V /50HZ ポンプハウジング 鋳鉄 汲み上げられた液体 水 絶縁クラス H 保護の程度 IP42 液温範囲 2～110℃ 最大システム圧力 1.0Mpa
