定格電圧 |
380V |
定格ヘッド |
46分 |
|
定格流量 |
4m³/時 |
最大揚程 |
57分 |
|
最大流量 |
9.5m³/時 |
断熱クラス |
F |
|
設計圧力 |
10バール |
振動 |
＜ 2.8mm/秒 |
|
保護クラス s |
IP54 |
定格出力 |
1100W |
|
ノイズ |
＜ 60dB(A) |
最大出力 |
1500W |
アイテム番号:

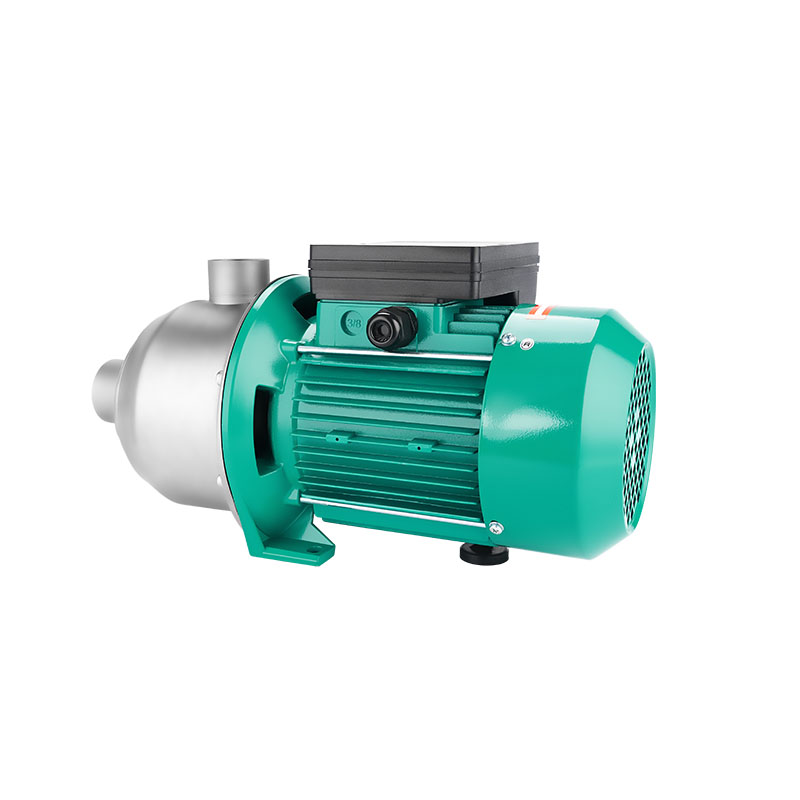

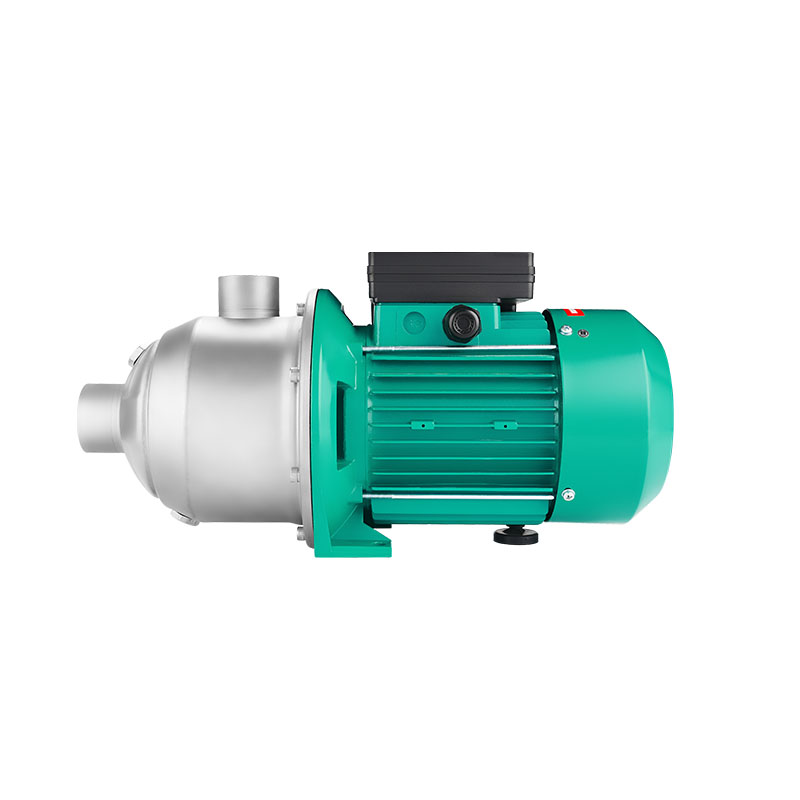

MHI-405Q給水とブースター
産業循環システム
充電ステーションの液体冷却システム
貯蔵液冷却システム
家庭用給水システム
温水循環とHVACシステム
産業循環システム
清掃および庭の散水灌漑システム
データセンターの液体冷却システム
1. 材質 – ステンレス
2. 多段羽根車、高揚程
3.双方向メカニカルシール、メンテナンスが容易
4. コンパクトなブロック設計
5. ステージチャンバー、インペラ、ディフューザーなど、流体と接触するすべての油圧部品
動作条件
1. 電源：1～220V/50Hz
2. 最大システム圧力：≤1.0MPa
3. 絶縁クラス：F
4. 保護レベル：IP54
5. 搬送液の温度：-25℃～90℃
6. 吐出液：清水
7. このウォーターポンプは、飲料水、温水、工業用水、凝縮水、エタノールと水の混合液（エタノール含有量最大40%）、および鉱油、長繊維、腐食性物質を含まないその他の液体の搬送に適しています。
設計上の注意
1. 三相ACモーターのモーター保護はオプション、または現場で用意する必要があります。
2. 単相ACモーターには、サーマルモーター保護とコンデンサが内蔵されています。
製品認証
本製品は3C認証要件に準拠しています。
適用媒体要件
|
使用媒体： 清水/水+エチレングリコール（≤50%）混合溶液 |
媒体水温： 0 ～ 110℃/-25℃ ～ 110℃ |
|
媒体pH値 ： 6.5～8.5 |
媒体硬度 ： 25°dH |
|
媒体中の固形不純物含有量： 固形不純物の直径と長さ方向が0.1mm以下、体積率が0.1%以下 |
|
使用環境要件
|
使用方法： シャフトを水平に保つ |
高度： ＜ 3000m |
|
動作周囲温度： -25℃～55℃（配管および送水ポンプに凍結がないこと） |
動作周囲湿度： ≤95% |
保管環境要件
保管周囲温度： -30℃～60℃（配管および送水ポンプに凍結がないこと）
保管環境湿度： ≤95%
工場検査
|
機械の気密性検出 |
モーター絶縁検出 |
耐電圧検出 |
|
漏れ電流検出 |
接地抵抗検出 |
無負荷電力、電流検出 |
|
回転検出 |
|
|
信頼性試験
|
油圧性能試験 |
振動 試験 |
N 騒音試験 |
|
水圧試験 |
全機械電気安全試験 |
保護レベル試験 |
|
塩水噴霧試験 |
熱衝撃試験 |
温度上昇 |
|
凝縮水試験 |
寿命 寿命試験 |
起動停止試験 |
|
高温多湿試験 |
|
|
設置および安全に関する指示
1. ポンプで汲み上げる液体は高温・高圧の液体である場合があります。ポンプを移動または分解する前に、火傷を防ぐため、システム内の液体を排出するか、ポンプの両側にあるストップバルブを閉じてください。
2. 冬季、媒体が清水の場合、ポンプシステムが稼働していない、または周囲温度が0℃未満の場合は、凍結やポンプ本体の割れを防ぐため、配管システム内の液体を排出する必要があります。
3. ポンプを長期間使用しない場合は、ポンプの入口と出口の水道管バルブを閉じ、ポンプの電源を切ってください。モーターが高温または異常な場合は、直ちにポンプの入口側のバルブを閉じ、ポンプの電源を切って、最寄りの販売店またはサービスセンターにご連絡ください
4. 本製品は子供の手の届かない場所に設置してください。設置後は、子供が触れないように隔離措置を講じてください。
5. ウォーターポンプの設置方向は、ポンプの軸方向が水平になるようにしてください
6. 水ポンプは、雨、水、露出などから保護するために設置する必要があります。
7. 水ポンプは硬い物体に直接衝突してはいけません。
8. メカニカルシールの摩耗や機械の焼損を防ぐため、水ポンプを水なしで運転することは禁止されています。
9. ポンプで汲み上げる液体は、薄く、清浄で、非腐食性および非爆発性の液体であり、繊維や鉱油を含まず、固体粒子の直径と長さは0.1mm以下、体積比は0.1%以下です。ポンプは植物油やガソリンなどの可燃性液体の輸送には使用できません。粘度の高い状況でポンプを使用すると、ポンプの性能が低下するため、ポンプを選択する際には、輸送する液体媒体の粘度を考慮する必要があります。
設置寸法図
パフォーマンス曲線
この性能曲線は常温の水に適しており、非水媒体用のポンプではポンプの水力性能が低下するため、ポンプを選択する際には液体媒体の特性を考慮する必要があります。
