最大流量 |
8.5m³/時 |
|
定格流量 |
6m³/時 |
|
プレッシャー |
1.0MPa |
|
最大入力電力 |
700W |
|
マックス・ヘッド |
28分 |
|
定格ヘッド |
22メートル |
|
絶縁 |
IP55 |
|
重さ |
6kg±5% |
|
騒音指数 |
＜60dB(A)(最大流量) |
|
電圧 |
AC 220～240V/50Hz |
|
最大回転速度 |
5000rpm |

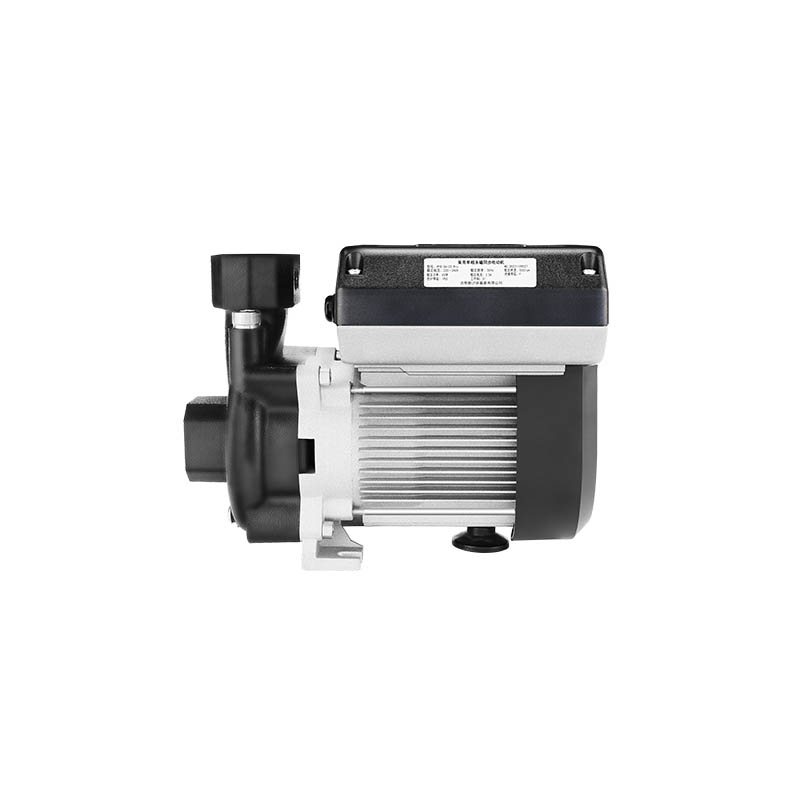

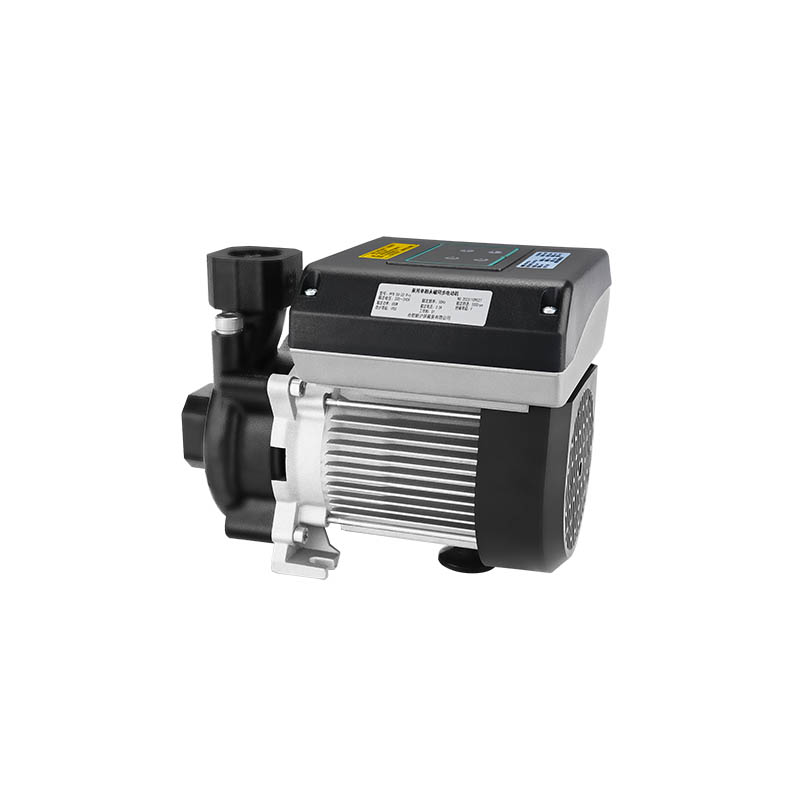

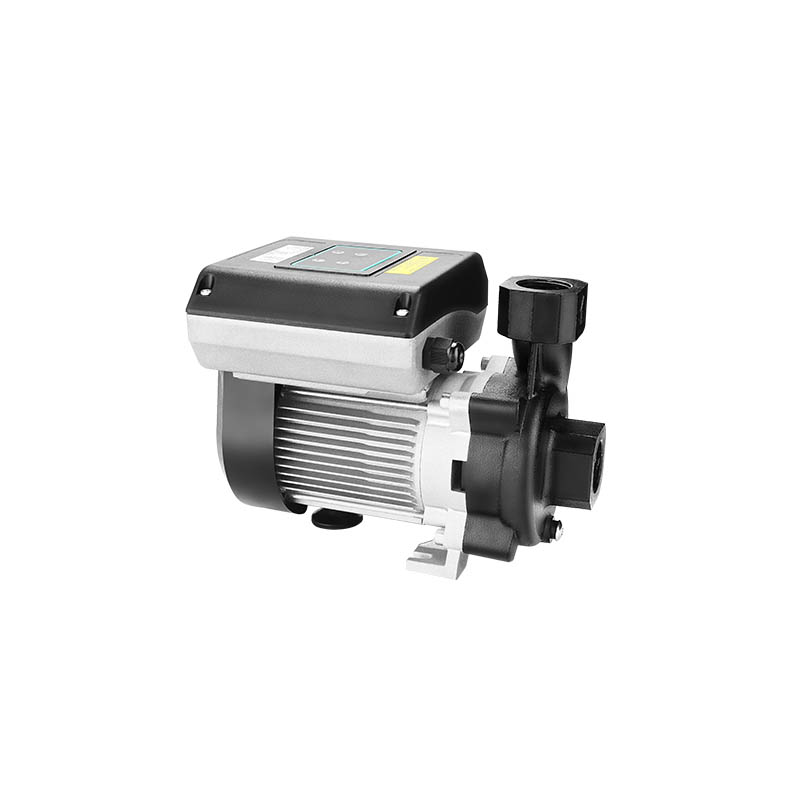

アイテム番号:
PFB 06-22 Pro1. あ赤外線熱源ヒートポンプシステム
2. S太陽熱暖房システム
3. D家庭用給湯システム
1. ポンプ本体の内部は錆びにくい特殊コーティングを採用しています。
2. 大流量、コンパクトな構造設計。
3. 環境保護、美しい外観、便利な設置、信頼性の高い操作。
モータータイプ
|
モータータイプ：永久磁石同期モーター |
エナメル線の材質：銅 |
磁石材質：NdFeB |
|
モーターのDC冷間抵抗（20℃）: 3.77±5%Ω |
断熱クラス：F |
|
中くらい
|
媒体：水またはグリコール（≤50％）混合液体 |
中温: 0â™s～90â™s |
中程度のPH値：6.5～8.5 |
|
中硬度：≤25°dH |
固体不純物：直径および長さが0.1mm以下、体積率が0.1%以下 |
|
インストール図
パーフォrマンスカーブ
この性能曲線は常温の清水に適しています。清水以外の媒体に使用すると、ポンプの水力性能が低下します。したがって、ポンプを選定する際には、移送する液体の特性を考慮する必要があります。
定速モード（HSモード）性能曲線
定電圧モード（HDモード）の性能曲線
比例モード（BLモード）性能曲線
