定格電圧 |
380V |
評価されたヘッド |
38メートル |
|
定格流量 |
8m³/h |
最大揚程 |
48メートル |
|
最大流量 |
15m³/時 |
断熱等級 |
F |
|
設計圧力 |
10バール |
振動 |
＜ 2.8mm/秒 |
|
保護等級 |
IP54 |
頻度 |
50Hz |
|
定格電流 |
3.62A |
定格電力 |
1500W |
|
ノイズ |
＜ 62dB(A) |
最大出力 |
1900W |
アイテム番号:
AHM-804T給水とブースター
工業用循環システム
充電ステーションの液体冷却システム
蓄液冷却システム
家庭用給水システム
温水循環システムおよび空調システム
産業用循環システム
清掃および庭の散水灌漑システム
データセンター向け液冷システム
1. 材質 – ステンレス鋼
2. 多段インペラ、高揚程
3. 双方向メカニカルシール、メンテナンスが容易
4. コンパクトなブロックデザイン
5. ステージチャンバー、インペラ、ディフューザーなど、流体と接触するすべての油圧部品
労働条件
1. 電源：1～220V/50Hz
2. 最大システム圧力：≤1.0MPa
3. 絶縁クラス：F
4. 保護等級：IP54
5. 媒体温度（℃）：0～110℃（清浄水）、-15～110℃（水＋エチレン（≦50％）混合液） ; ;
6. 投与液：きれいな水；
7. このウォーターポンプは、飲料水、温水、工業用水、凝縮水、エタノールと水の混合物（エタノール含有量最大40％）、および鉱物油、長繊維、腐食性物質を含まないその他の液体の移送に適しています。
デザインノート
1. 三相交流モーターのモーター保護はオプション、または現場で提供される。
2. 内蔵型過熱保護装置とコンデンサを備えた単相交流モーター
製品認証
本製品は3C認証要件に準拠しています。
アプリケーションの中規模要件
|
中程度を使用する: きれいな水／水＋エチレングリコール（50%以下）混合溶液 |
水温（中温）： 0 ～ 110℃/-15℃ ～ 110℃ |
|
中程度のpH値 ： 6.5～8.5 |
中程度の硬度 ： 25°dH |
|
媒体中の固体不純物含有量： 固体不純物の直径および長さ方向は0.1mm以下、体積比は0.1%以下。 |
|
サービス環境要件
|
使用法： シャフトを水平に保つ |
高度： ＜ 1000メートル |
|
動作周囲温度： -25℃～55℃（配管およびウォーターポンプ内で凍結は発生しない） |
動作時の周囲湿度： ≤95% |
保管環境の要件
保管時の周囲温度： -30℃～60℃（配管およびウォーターポンプ内で凍結は発生しない）
保管環境の湿度： ≤95%
工場検査
|
機械の締め付け検出 |
モーター絶縁検出 |
耐電圧検出 |
|
漏洩電流検出 |
接地抵抗検出 |
無負荷電力、電流検出 |
|
T 骨壺の検出 |
|
|
信頼性テスト
|
油圧性能試験 |
V 振動テスト |
N ノイズテスト |
|
水圧テスト |
機械全体の電気安全試験 |
保護レベルテスト |
|
塩水噴霧試験 |
熱衝撃試験 |
気温上昇 |
|
凝縮水テスト |
L ライフテスト |
スタート・ストップテスト |
|
高温多湿試験 |
|
|
設置および安全に関する指示
1. ポンプで送液される液体は、高温高圧の液体である可能性があります。ポンプを移動または分解する前に、システム内の液体を排出するか、ポンプの両側の遮断弁を閉じて、火傷を防いでください。
2. 冬季において、媒体がきれいな水である場合、ポンプシステムが稼働していない場合、または周囲温度が0℃を下回る場合は、ポンプ本体の凍結や破損を防ぐため、配管システム内の液体を排出する必要があります。
3. ポンプを長期間使用しない場合は、ポンプの吸込口と吐出口にある給水バルブを閉じ、ポンプの電源を切ってください。モーターが熱くなっている、または異常が見られる場合は、直ちにポンプの吸込口側のバルブを閉じ、ポンプの電源を切り、最寄りの販売店またはサービスセンターにご連絡ください。
4. 本製品は子供の手の届かない場所に設置してください。設置後は、子供が触れないように隔離措置を講じてください。
5. ウォーターポンプの設置方向は、ポンプの軸方向が水平になるようにします。
6. ウォーターポンプは、雨、水、露出などを防ぐ場所に設置する必要があります。
7. ウォーターポンプは硬い物体に直接衝突させてはいけません。
8. 機械シールの摩耗や損傷、さらには機械の焼損を防ぐため、水のない状態でウォーターポンプを運転することは禁止されています。
9. ポンプで送液する液体は、粘度が低く、清浄で、非腐食性、非爆発性の液体であり、繊維や鉱物油を含まず、固体粒子の直径と長さが 0.1mm 以下、体積比が 0.1% 以下です。ポンプは、植物油やガソリンなどの可燃性液体の移送には使用してはなりません。ポンプを高粘度の状況で使用すると、ポンプの性能が低下するため、ポンプを選定する際には、移送する液体媒体の粘度を考慮する必要があります。

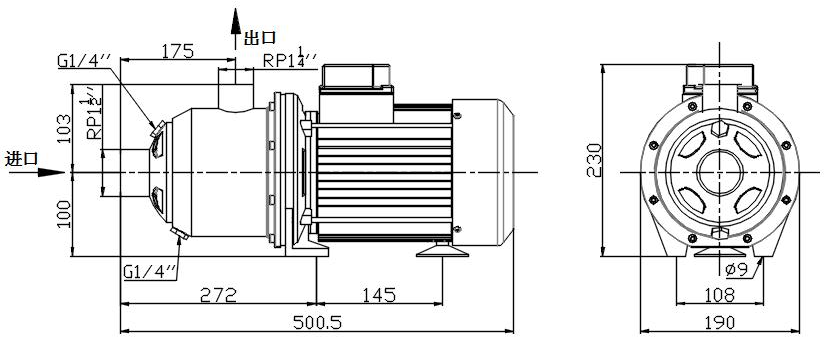

設置寸法図
パフォーマンス曲線
この性能曲線は常温の水に適しています。非水媒体用のポンプの場合、ポンプの油圧性能は低下します。したがって、ポンプを選定する際には、液体媒体の特性を考慮する必要があります。
