モデル |

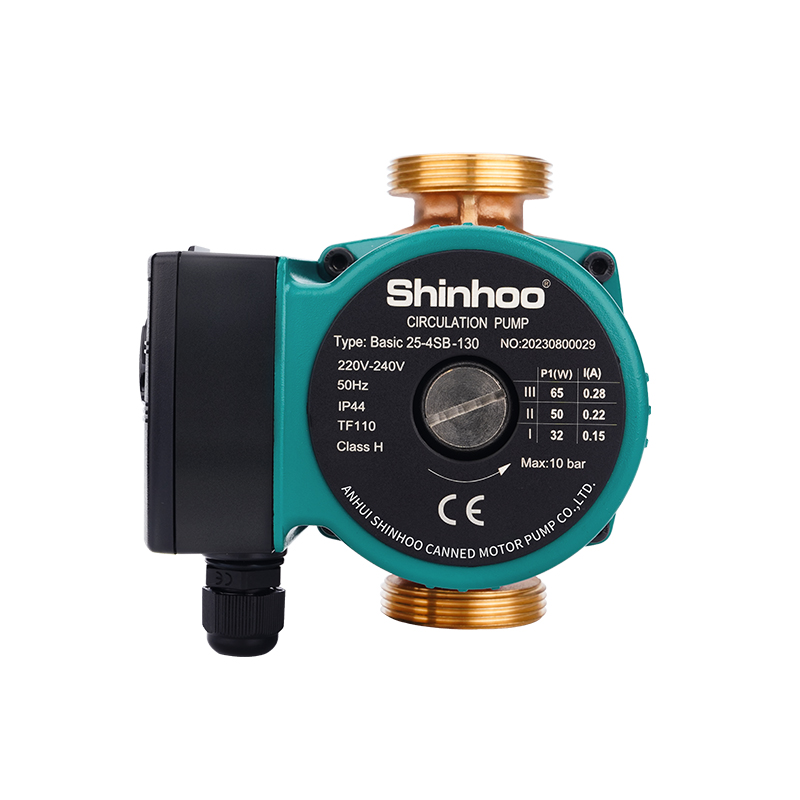

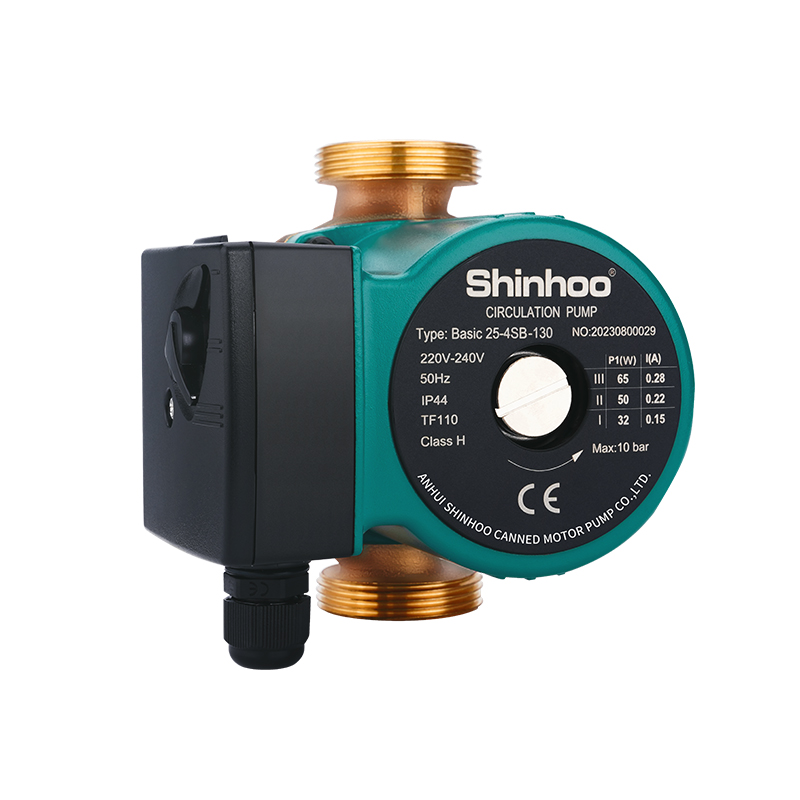

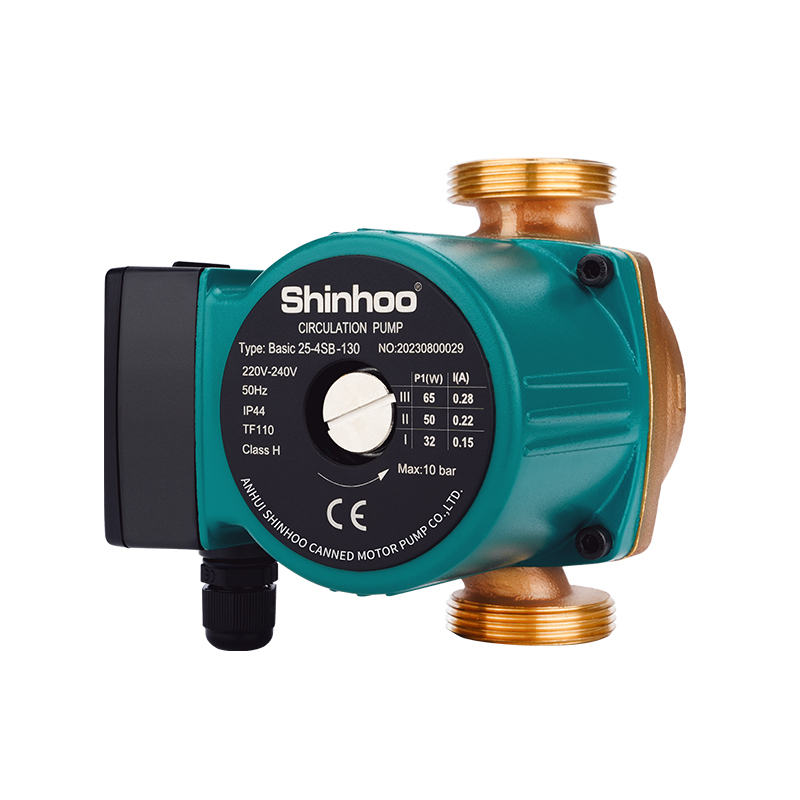

ベーシック25-4SB |
|
ポンプ本体長さ_ |
130/180mm |
|
力 |
65/50/32W |
|
最大流量 |
3.0m3/h |
|
最大ヘッド |
4m |
|
現在 |
0.28/0.22/0.15A |
|
電圧・周波数 |
115/230V 50/60HZ |
|
ポンプハウジング |
銅ボディ(B) |
|
汲み上げられた液体 |
水 |
|
絶縁クラス |
H |
|
保護の程度 |
IP44 |
|
液温範囲 |
2～110℃ |
|
最大システム圧力 |
1.0Mpa |
アイテム番号:
Basic 25-4SB1. 商用ヒートポンプシステム
2. 家庭内温水循環
3. 家庭用ヒートポンプシステム
4. 各種温水暖房システム
5. 産業循環システム
6. 冷水システムおよび空調システム
当社の専門家によって設計および製造された基本的な循環ポンプには、低騒音、漏れなし、環境に優しい動作、芸術的な外観、簡単な設置、信頼性の高い動作などの特徴があります。
工事
基本的な ポンプはキャンドロータータイプです。つまり、ポンプとモーターがシャフトシールのない単一ユニットを形成します。このユニットに必要なシール リングは 2 つだけで、ベアリングはポンプで汲み上げられた液体で潤滑されます。
基本的なポンプ設計の利点 :
1. シングルまたは 3 速モーター。
2. セラミックラジアルベアリング。
3. カーボンスラストベアリング。
4. ローター保護缶、アウターローターカバー、ベアリングプレートはステンレス製です。
5. 鋳鉄製ポンプハウジング。
6. ステーターコイルに組み込まれたサーマルスイッチ、300 W からのモーター用。
労働条件
1. システム圧力: 最大。10バール。
2. 液体温度：+2〜+110°С。
3. ユーザーは、揚程、流量、周波数の要件に応じてタイプスペクトルからモデルを選択できます。
4. 電源：電圧230V、周波数50Hz、単相AC電源。表に記載されているモデルは、ユーザーの要件に応じて 230V/60Hz または 115V/60Hz として製造することもできます。この表の曲線および性能パラメータは、電源 230V/50Hz の製品のみを表しています。
5. 最大システム圧力：1.0MPa。
6. 周囲温度：0℃ ～40℃、媒体温度：2℃ ～110℃。ステータ内の凝縮水の発生を避けるために、周囲温度が液温より低いことを確認してください。
7. 媒体: 薄く、清潔で、非腐食性、非爆発性の液体で、固体粒子、繊維、鉱物油を含みません。ポンプは、ディーゼルやガソリンなどの引火性液体の輸送には使用しないでください。
8. 粘度の高い液体を送液するとポンプの性能が低下しますので、ポンプを選定する際には媒体の粘度を考慮する必要があります。
9. キャビテーションノイズやポンプベアリングの損傷を避けるために、ポンプ入口での最低圧力を維持します。
Basicシリーズでは、ねじ接続とフランジ接続の2種類の配管接続が可能です。300W以上のモデルは主にフランジ接続となります。お客様のニーズに応じてカスタマイズされたデザインを作成できます。
青銅製ハウジングのポンプは、床暖房システムや室内暖房用の給水に主に使用されています。家庭用温水の供給には、銅製ハウジング(B)のポンプの使用をお勧めします。
許容温度限界
1. ポンプには 3 つの回転周波数があり、特定の油圧システムに最適な性能を選択できます。
2. 周囲温度:0〜40°С
3. 液体温度: +2 から +110 °С
4. 保管温度：-30〜+55°С
音圧
音圧は消費電力によって異なります。
P1<1,000 W のモデルでは ≤ 50 dB(A)
P1>1,000 W のモデルでは ≤ 54 dB(A)
インストール
設置中、ポンプのシャフトは地面と平行である必要があります。始動前にモータ上部のベントねじを開いてポンプ内のエアをよく抜き、再度ベントねじを締めてください。これはポンプの空運転を防ぐのに役立ちます。
モデル ベーシック25-7S、ベーシック25-7SB、ベーシック25-7SN、ベーシック25-7SQ ポンプ本体の長さ 130/180mm 力 130/110/90W 最大流量 4m3/h 最大ヘッド 7m 現在 0.6/0.52/0.42A 電圧・周波数 115/230V、50/60HZ ポンプハウジング 鋳鉄 汲み上げられた液体 水 絶縁クラス H 保護の程度 IP44 液温範囲 2～110℃ 最大システム圧力 1.0Mpa ポンプハウジング 鋳鉄、ステンレス鋼ボディ(N)、銅ボディ(B)、青銅(Q)、プラスチック(P)
モデル ベーシック25-5SB ポンプ本体の長さ 130/180mm 力 85/60/40W 最大流量 3.3m3/h 最大ヘッド 5m 現在 0.4/0.3/0.22A 電圧・周波数 115/230V 50/60HZ ポンプハウジング 銅ボディ(B) 汲み上げられた液体 水 絶縁クラス H 保護の程度 IP44 液温範囲 2～110℃ 最大システム圧力 1.0Mpa
モデル_ ベーシック25-8SB 力 245/190/135W 最大流量_ 6m3/h 最大ヘッド 8m 現在 1.1/0.85/0.6A 電圧/周波数 115/230V 50/60HZ ポンプハウジング 銅本体(B) 汲み上げられた液体 水 絶縁等級_ _ _ H 保護の程度 IP44 液温範囲 2～110℃(グリコールと水の混合物 50%まで) 最大システム圧力 1.0Mpa 証明書 CE、GS、UL、VD、EMC、RoH S、REACH、UKCAなど。
1. 製品モデル:ベーシック S 32-7S 2. 許容周囲温度: 0 ～ +40 °C 3. 汲み上げ液体の許容温度: +2 ～ +110 °C 4. 保管温度: -30 ～ +55 °C 5. ユニオン付きポンプ: 1.0 MPa (10 bar) 6. ポンプハウジングの材質: 鋳鉄、ステンレス鋼ポンプハウジング (N) 7. ポートからポートまでの長さ: 180mm
電源電圧 220V~240V、AC、保護アース モーターの保護 外部保護は必要ありません IPクラス IP44 絶縁クラス H 湿度(RH) 最大 95% システム圧力 1.0MPa コンプライアンス EMC/RoHS/REACH/TUV/CE/EEI 環境温度 -30?~55? 温度クラス TF 95 液温 2~+95° 接続/結合 シンフスタンダード/モレックス/TE
モデル ベーシック 20-6S 力 100/70/55W 最大流量 2.8m3/h 最大ヘッド 6m 現在 0.45/0.35/0.25A 電圧・周波数 115/230V 50/60HZ ポンプハウジング 鋳鉄、ステンレス鋼ボディ(N)、銅ボディ(B)、青銅(Q)、プラスチック(P) 汲み上げられた液体 水 絶縁クラス H 保護の程度 IP44 液温範囲 2～110℃ 最大システム圧力 1.0Mpa
モデル ベーシック50-16SF 力 1300/1000/900W 最大流量 28/26/24m3/h 最大ヘッド 16.5/16/15m 電圧・周波数 220/380V 3pH 50HZ ポンプハウジング 鋳鉄 汲み上げられた液体 水 絶縁クラス H 保護の程度 IP42 液温範囲 2～110℃ 最大システム圧力 1.0Mpa
モデル U(V)/f(Hz) スピード Q （ m3 / h ） 高さ（メートル） P （ W ） I(A) GPD15-4S Z108 230/50 Ⅲ 2.0 4.0 65 0.28 Ⅱ 1.2 3.0 50 0.22 私 0.8 2.0 32 0.15 GPD15-5S Z108 230/50 Ⅲ 2.2 5.0 85 0.40 Ⅱ 1.5 4.0 60 0.30 私 1.0 2.5 40 0.22 GPD15-6S Z108 230/50 Ⅲ 2.5 5.7 100 0.45 Ⅱ 1.8 4.5 70 0.35 私 1.0 2.5 55 0.25 GPD15-7S Z108 230/50 Ⅲ 2.8 6.5 130 0.60 Ⅱ 2.0 5.0 110 0.52 私 1.2 3.5 90 0.42
電源電圧 220-240V 50/60Hz、PE モーター保護 外部保護は必要ありません IPクラス IP44 絶縁クラス H （RH ）湿度 最大。95% システム圧力 1.0MPa コンプライアンス CE/GS/EMC/LVD/RoHS/REACH 環境温度 0 ～+40 ℃ 温度クラス TF110 液温 -30 ～+110 ℃ (グリコール50%まで)
電源電圧 220～240V、AC、保護アース モーター保護 外部保護は不要 IPクラス IP44 断熱クラス H 湿度 （右） 最大95% システム圧力 1.0 MPa コンプライアンス EMC/RoHS/REACH/TUV/CE/EEI/CCC 環境温度 -30℃～55℃ 温度クラス TF95 液体の温度 -20℃～+95℃ 接続/結合 モレックス/TE
モデル ベーシック 40-12SF プロ パワー 700W 最大流量 14m3/h 最大ヘッド 14m 電圧/周波数 230/380V 3pH 50HZ ポンプハウジング 鋳鉄 圧送液体 水 絶縁クラス 高 保護の程度 IP42 液温範囲 2-110â 最大システム圧力 1.0Mpa
定格電圧：220V 定格電流: 6.55A 周波数：50Hz 定格流量：4m3/h 定格揚程：46m 定格電力:1100W 最大流量：15m3/h 最大揚程：35m 最大電力：1500W 設計圧力：10bar 絶縁クラス：F 最大ユニット効率:51% 保護等級：IP54 振動：＜2.8mm/s 騒音：＜60dB( A) 方向：ポンプ入口側から見て反時計回り
