モデル |

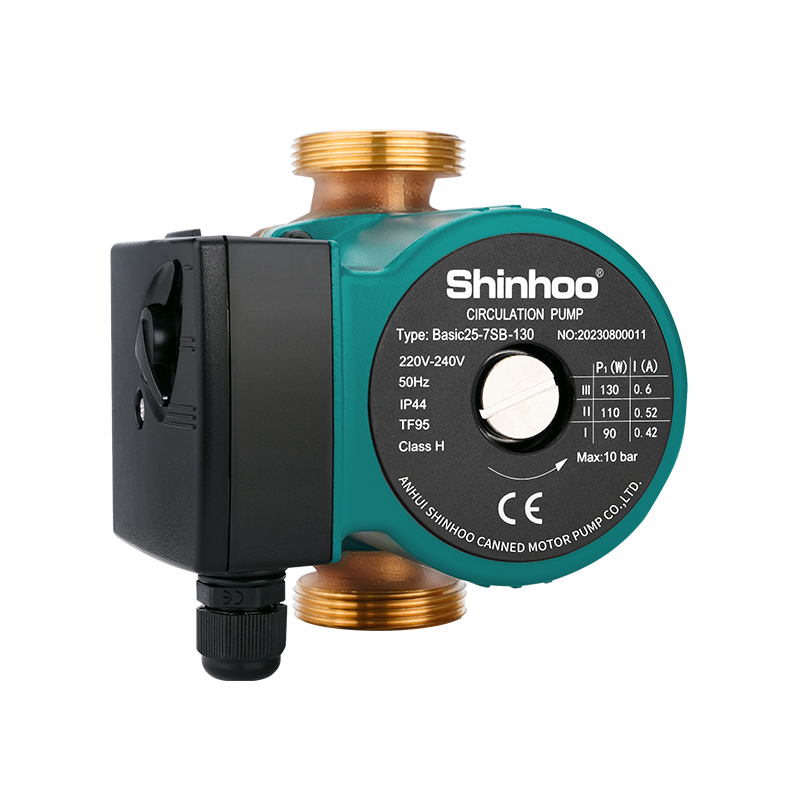

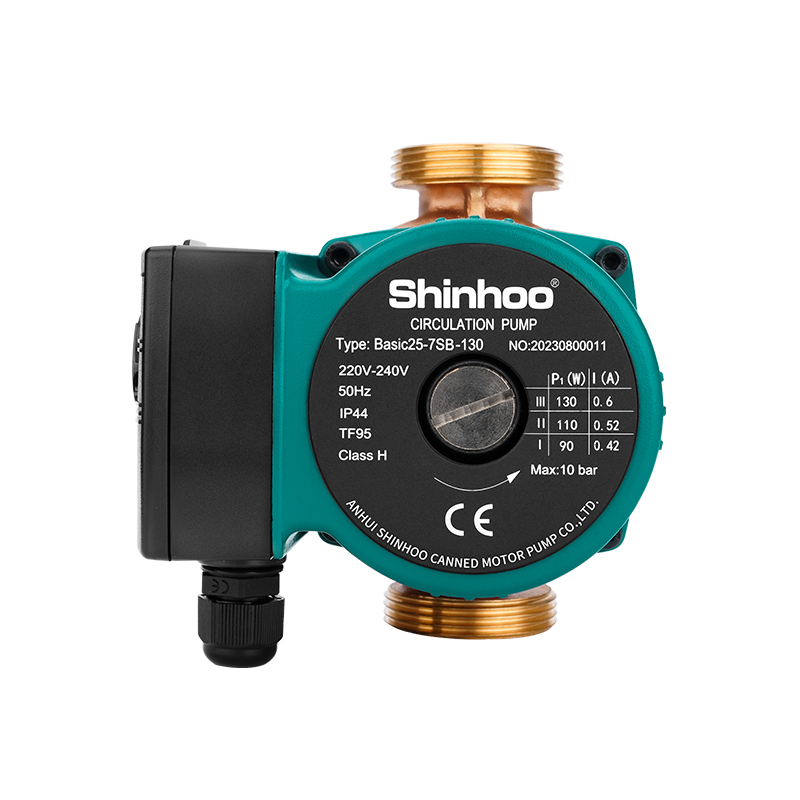

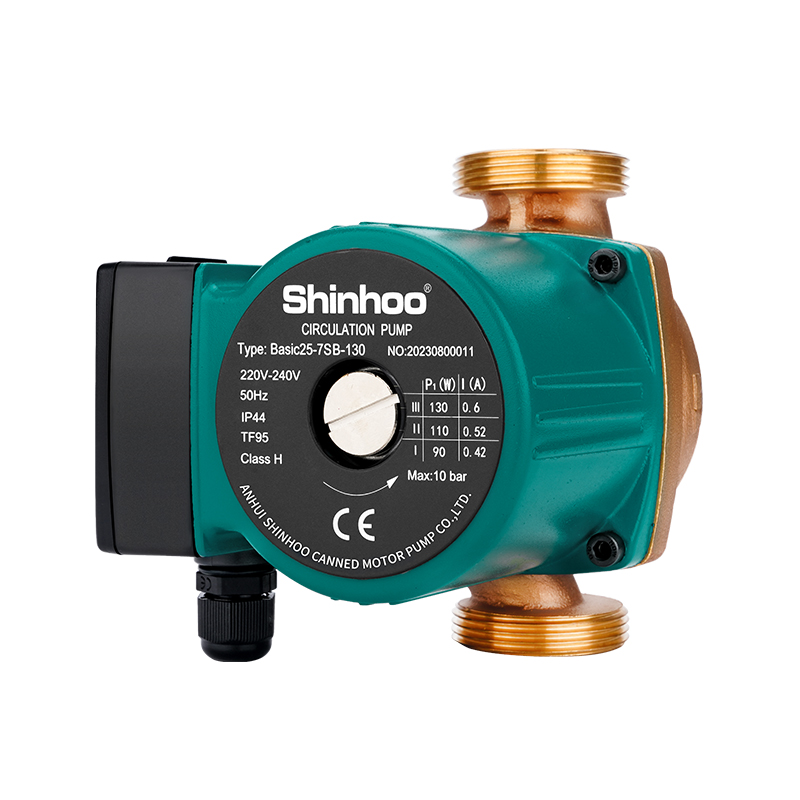

ベーシック25-7S、ベーシック25-7SB、ベーシック25-7SN、ベーシック25-7SQ |
ポンプ本体の長さ |
130/180mm |
力 |
130/110/90W |
最大流量 |
4m3/h |
最大ヘッド |
7m |
現在 |
0.6/0.52/0.42A |
電圧・周波数 |
115/230V、50/60HZ |
ポンプハウジング |
鋳鉄 |
汲み上げられた液体 |
水 |
絶縁クラス |
H |
保護の程度 |
IP44 |
液温範囲 |
2～110℃ |
最大システム圧力 |
1.0Mpa |
ポンプハウジング |
鋳鉄、ステンレス鋼ボディ(N)、銅ボディ(B)、青銅(Q)、プラスチック(P) |
アイテム番号:
Basic 25-7SB1. 業務用暖房
2. 家庭内温水循環
3. 家庭用暖房
4. 各種温水暖房システム
5. 産業循環システム
6. 冷水システムおよび空調システム
当社の専門家によって設計および製造された基本的な循環ポンプには、低騒音、漏れなし、環境に優しい動作、芸術的な外観、簡単な設置、信頼性の高い動作などの特徴があります。
工事
基本的な ポンプはキャンドロータータイプです。つまり、ポンプとモーターがシャフトシールのない単一ユニットを形成します。このユニットに必要なシール リングは 2 つだけで、ベアリングはポンプで汲み上げられた液体で潤滑されます。
基本的なポンプ設計の利点 :
1. シングルまたは 3 速モーター。
2. セラミックラジアルベアリング。
3. カーボンスラストベアリング。
4. ローター保護缶、アウターローターカバー、ベアリングプレートはステンレス製です。
5. 鋳鉄製ポンプハウジング。
6. ステーターコイルに統合されたサーマルスイッチ、300 W からのモーター用。
労働条件
1. システム圧力: 最大。10バール。
2. 液体温度：+2〜+110°С。
3. ユーザーは、揚程、流量、周波数の要件に応じてタイプスペクトルからモデルを選択できます。
4. 電源：電圧230V、周波数50Hz、単相AC電源。表に記載されているモデルは、ユーザーの要件に応じて 230V/60Hz または 115V/60Hz として製造することもできます。この表の曲線および性能パラメータは、電源 230V/50Hz の製品のみを表しています。
5. 最大システム圧力：1.0MPa。
6. 周囲温度：0℃ ～40℃、媒体温度：2℃ ～110℃。ステータ内の凝縮水の発生を避けるために、周囲温度が液温より低いことを確認してください。
7. 媒体: 薄く、清潔で、非腐食性、非爆発性の液体で、固体粒子、繊維、鉱物油を含みません。ポンプは、ディーゼルやガソリンなどの引火性液体の輸送には使用しないでください。
8. 粘度の高い液体を送液するとポンプの性能が低下しますので、ポンプを選定する際には媒体の粘度を考慮する必要があります。
9. キャビテーションノイズやポンプベアリングの損傷を避けるために、ポンプ入口での最低圧力を維持します。
ベーシックシリーズには、ねじ接続とフランジ接続の2 種類の配管接続があります。300W以上のモデルは主にフランジ接続となります。お客様のニーズに応じてカスタマイズされたデザインを作成できます。
ポンプハウジングは一般的に鋳鉄で作られています。青銅およびステンレス鋼のポンプ ハウジングも利用できます。
鋳鉄ハウジングを備えたポンプは、室内暖房用の水を供給するために広く使用されています。青銅ハウジングのポンプは床暖房システムに主に使用されています。家庭用温水の供給には、ステンレス鋼製ハウジング (N) または青銅製ハウジング (B) のポンプの使用をお勧めします。
許容温度限界
1. ポンプには 3 つの回転周波数があり、特定の油圧システムに最適な性能を選択できます。
2. 周囲温度:0〜40°С
3. 液体温度: +2 から +110 °С
4. 保管温度：-30〜+55°С
音圧
音圧は消費電力によって異なります。
P1<1,000 W のモデルでは ≤ 50 dB(A)
P1>1,000 W のモデルでは ≤ 54 dB(A)
インストール
設置中、ポンプのシャフトは地面と平行である必要があります。始動前にモータ上部のベントねじを開いてポンプ内のエアをよく抜き、再度ベントねじを締めてください。これはポンプの空運転を防ぐのに役立ちます。
モデル ベーシック25-4SB ポンプ本体長さ_ 130/180mm 力 65/50/32W 最大流量 3.0m3/h 最大ヘッド 4m 現在 0.28/0.22/0.15A 電圧・周波数 115/230V 50/60HZ ポンプハウジング 銅ボディ(B) 汲み上げられた液体 水 絶縁クラス H 保護の程度 IP44 液温範囲 2～110℃ 最大システム圧力 1.0Mpa
モデル ベーシック25-5SB ポンプ本体の長さ 130/180mm 力 85/60/40W 最大流量 3.3m3/h 最大ヘッド 5m 現在 0.4/0.3/0.22A 電圧・周波数 115/230V 50/60HZ ポンプハウジング 銅ボディ(B) 汲み上げられた液体 水 絶縁クラス H 保護の程度 IP44 液温範囲 2～110℃ 最大システム圧力 1.0Mpa
モデル_ ベーシック25-8SB 力 245/190/135W 最大流量_ 6m3/h 最大ヘッド 8m 現在 1.1/0.85/0.6A 電圧/周波数 115/230V 50/60HZ ポンプハウジング 銅本体(B) 汲み上げられた液体 水 絶縁等級_ _ _ H 保護の程度 IP44 液温範囲 2～110℃(グリコールと水の混合物 50%まで) 最大システム圧力 1.0Mpa 証明書 CE、GS、UL、VD、EMC、RoH S、REACH、UKCAなど。
モデル ベーシック 40-12SF プロ パワー 700W 最大流量 14m3/h 最大ヘッド 14m 電圧/周波数 230/380V 3pH 50HZ ポンプハウジング 鋳鉄 圧送液体 水 絶縁クラス 高 保護の程度 IP42 液温範囲 2-110â 最大システム圧力 1.0Mpa
最大。流量( L /min ) 130 定格 流量( L/min ) 85 最大。頭長( m ) 5 定格揚程( m ) 3 入口直径 ( mm ) 40 出口直径( mm ) 40 入力電力(W) 200 出力電力(W) 100
電源電圧 220～240V、AC、保護アース モーター保護 外部保護は不要 IPクラス IP44 断熱クラス H 湿度 （右） 最大95% システム圧力 1.0 MPa コンプライアンス EMC/RoHS/REACH/TUV/CE/EEI/CCC 環境温度 -30℃～55℃ 温度クラス TF95 液体の温度 -20 ℃ 約95℃ 接続/結合 モレックス/TE
電源電圧 220-240V 50/60Hz、PE モーター保護 外部保護は必要ありません IPクラス IP44 絶縁クラス H （ RH ）湿度 最大。95% システム圧力 1.0MPa コンプライアンス CE/GS/EMC/LVD/RoHS/REACH 環境温度 0 ～ +40 ℃ 温度クラス TF110 液温 -30 ～+110℃ (グリコール50%まで) 電圧・周波数 230V/50HZ ポンプハウジング 鋳鉄/ステンレス鋼 エネルギー(EEI) ≤0.23-パート2
最大フロー 2 0 l/分 マックスヘッド 12メートル 最大入力電力 45ワット 最大効率 23 % 電圧 交流220V 絶縁クラス H ノイズ ＜42dB （A） 保護レベル IP44 4
モデル プロモ 15-9A 力 120ワット 電圧 110V 頻度 60Hz 最大流量 6.6ガロン/分 マックス・ヘッド 29フィート IPグレード IP42 温度 2 -60℃ ポンプハウジング 鋳鉄、ステンレス鋼本体(N)、銅本体(B)、青銅(Q) ポンプで汲み上げた液体 水 断熱クラス H 最大システム圧力 1.0Mpa 証明書 CE、GS、UL、VD、EMC、RoHS、REACH など。
モデル BASIC 25-9SXL-180 Pro /Basic 25-9SXL-220 Pro 定格電圧/周波数 230V/50Hz 断熱クラス クラスH IPクラス IP44 ノイズインデックス ≤50dB（a） 最大システム圧力 10bar（1.0 mpa） 中の液体 きれいな水 認定 ccc \ gs \ ul \ ce \ rohs \ reach \ eei
電源電圧 220-240V 50/60Hz、PE モーター保護 外部保護は必要ありません IPクラス IP44 絶縁クラス H （RH ）湿度 最大。95% システム圧力 1.0MPa コンプライアンス CE/GS/EMC/LVD/RoHS/REACH 環境温度 0 ～+40 ℃ 温度クラス TF110 液温 -30 ～+110 ℃ (グリコール50%まで) 電圧・周波数 230V/50HZ ポンプハウジング 鋳鉄 エネルギー(EEI) ≤0.23-パート2
最大。流量( L /min ) 190 定格 流量( L/min ) 135 最大。頭長( m ) 5 定格揚程( m ) 3 入口直径 ( mm ) 50 出口直径( mm ) 50 入力電力(W) 220 出力電力(W) 125
