モデル_ |
ベーシック25-8SB |
|
力 |
245/190/135W |
|
最大流量_ |
6m3/h |
|
最大ヘッド |
8m |
|
現在 |
1.1/0.85/0.6A |
|
電圧/周波数 |
115/230V 50/60HZ |
|
ポンプハウジング |
銅本体(B) |
|
汲み上げられた液体 |
水 |
|
絶縁等級_ _ _ |
H |
|
保護の程度 |
IP44 |
|
液温範囲 |
2～110℃(グリコールと水の混合物 50%まで) |
|
最大システム圧力 |
1.0Mpa |
|
証明書 |
CE、GS、UL、VD、EMC、RoH S、REACH、UKCAなど。 |
アイテム番号:
Basic 25-8SB商品株:
11. 冷却および空調システムにおける液体の循環
2. 暖房および空調システムにおける冷水と温水の循環用の基本的な循環ポンプ。
3. ポンプには 3 つの回転周波数があり、特定の油圧システムに最適な性能を選択できます。
4. ポンプは単管または二重管暖房システムでも使用でき、都市アパート、郊外の別荘、冷却、空調、ボイラー、ソーラーシステムなどにも適用できます。
5. 床暖房システム
6. 家庭用温水の循環
当社の専門家によって設計および製造された基本的な循環ポンプには、低騒音、漏れなし、環境に優しい動作、芸術的な外観、簡単な設置、信頼性の高い動作などの特徴があります。
工事
基本的な ポンプはキャンドロータータイプです。つまり、ポンプとモーターがシャフトシールのない単一ユニットを形成します。このユニットに必要なシール リングは 2 つだけで、ベアリングはポンプで汲み上げられた液体で潤滑されます。
基本的なポンプ設計の利点 :
2. セラミックラジアルベアリング。
3. カーボンスラストベアリング。
4. ローター保護缶、アウターローターカバー、ベアリングプレートはステンレス製です。
5. 銅製 ポンプハウジング。
6. ステーターコイルに組み込まれたサーマルスイッチ、300 W からのモーター用。
労働条件
1. システム圧力: 最大。10バール。
2. 液体温度：+2〜+110°С。
3. ユーザーは、揚程、流量、周波数の要件に応じてタイプスペクトルからモデルを選択できます。
4. 電源：電圧230V、周波数50Hz、単相AC電源。表に記載されているモデルは、ユーザーの要件に応じて 230V/60Hz または 115V/60Hz として製造することもできます。この表の曲線および性能パラメータは、電源 230V/50Hz の製品のみを表しています。
5. 最大システム圧力：1.0MPa。
6. 周囲温度：0℃ ～40℃、媒体温度：2℃ ～110℃。ステータ内の凝縮水の発生を避けるために、周囲温度が液温より低いことを確認してください。
7. 媒体: 薄く、清潔で、非腐食性、非爆発性の液体で、固体粒子、繊維、鉱物油を含みません。ポンプは、ディーゼルやガソリンなどの引火性液体の輸送には使用しないでください。
8. 粘度の高い液体を送液するとポンプの性能が低下しますので、ポンプを選定する際には媒体の粘度を考慮する必要があります。
9. キャビテーションノイズやポンプベアリングの損傷を避けるために、ポンプ入口での最低圧力を維持します。

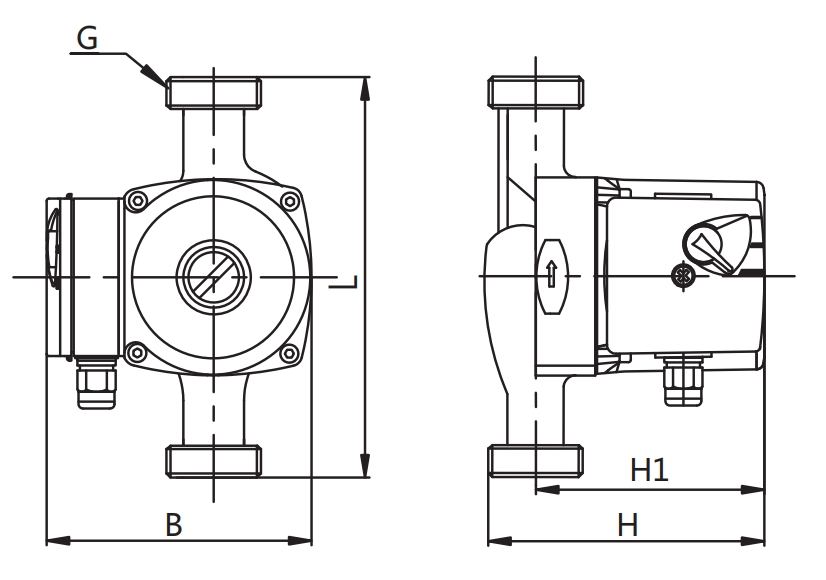

Basicシリーズでは、ねじ接続とフランジ接続の2種類の配管接続が可能です。300W以上のモデルは主にフランジ接続となります。お客様のニーズに応じてカスタマイズされたデザインを作成できます。
ポンプハウジングは一般的に鋳鉄で作られています。銅製ポンプハウジングもございます。
鋳鉄ハウジングを備えたポンプは、室内暖房用の水を供給するために広く使用されています。銅ハウジングのポンプは床暖房システムに主に使用されています。家庭用温水の供給には、銅製ハウジング(B)のポンプの使用をお勧めします。
許容温度限界
1. ポンプには 3 つの回転周波数があり、特定の油圧システムに最適な性能を選択できます。
2. 周囲温度:0〜40°С
3. 液体温度: +2 から +110 °С
4. 保管温度：-30〜+55°С
音圧
音圧は消費電力によって異なります。
P1<1,000 W のモデルでは ≤ 50 dB(A)
P1>1,000 W のモデルでは ≤ 54 dB(A)
インストール
設置中、ポンプのシャフトは地面と平行である必要があります。始動前にモータ上部のベントねじを開いてポンプ内のエアをよく抜き、再度ベントねじを締めてください。これはポンプの空運転を防ぐのに役立ちます。
