電源電圧 |
220-240V 50/60Hz、PE |
モーター保護 |
外部保護は必要ありません |
IPクラス |
IP44 |
絶縁クラス |
H |
（ RH ）湿度 |
最大。95% |
システム圧力 |
1.0MPa |
コンプライアンス |
CE/GS/EMC/LVD/RoHS/REACH |
環境温度 |
0 ～ +40 ℃ |
温度クラス |
TF110 |
液温 |
2 ～ +110 ℃ |

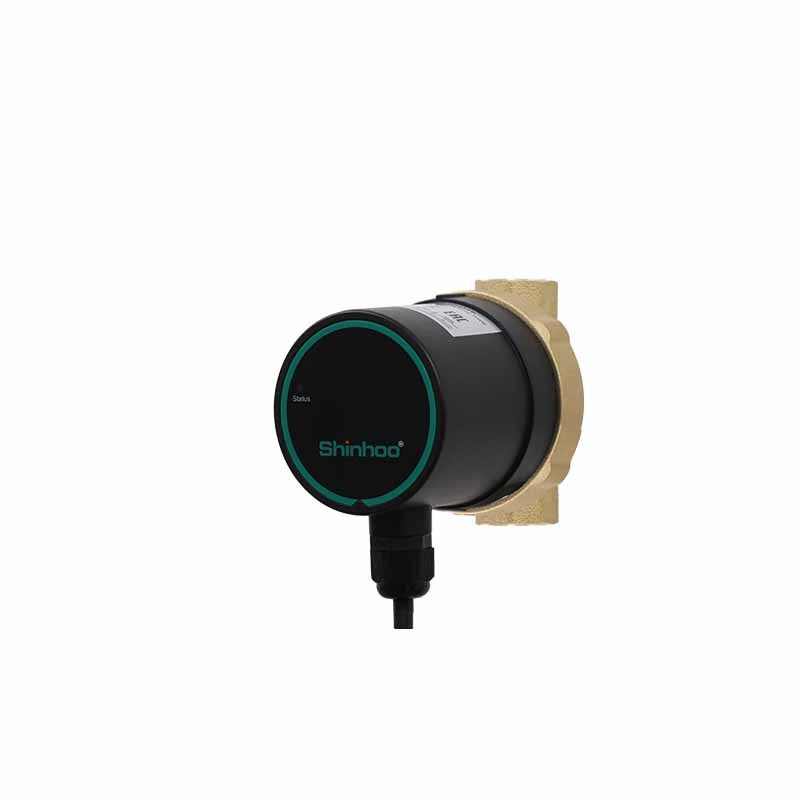

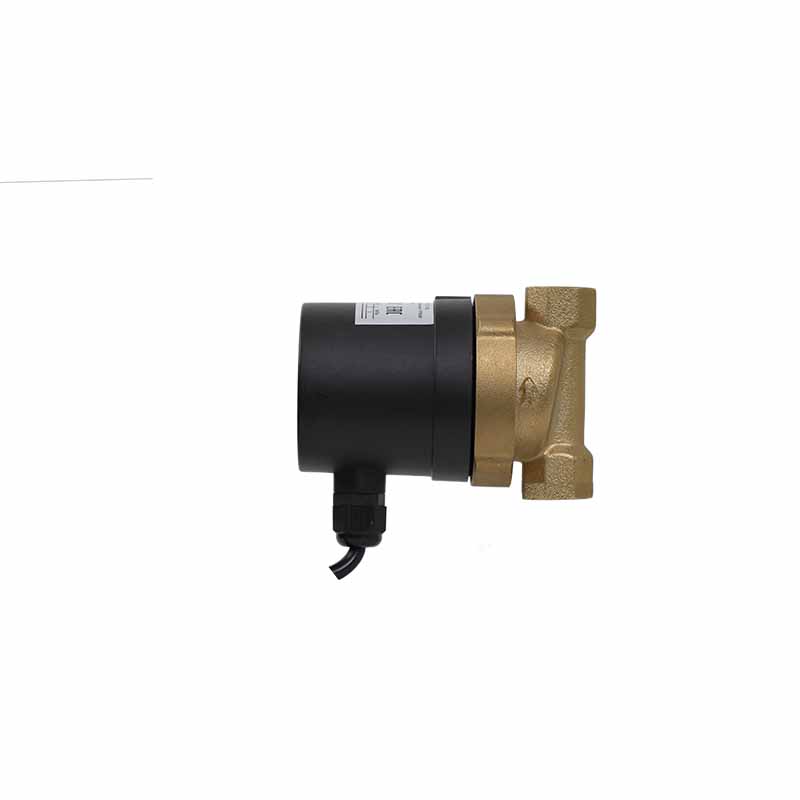

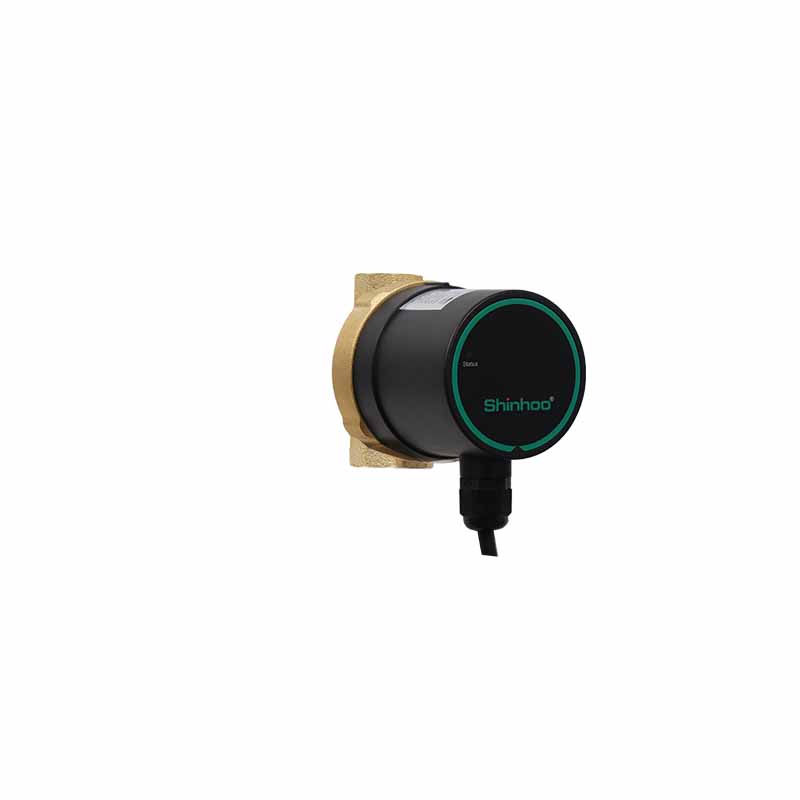

アイテム番号:
Instant 15-1.51. 家庭内温水循環
2. 家庭用暖房・温水循環システム
3. 給湯器循環システム
4. 民家や集合住宅の給水システムにおける温水循環。
簡単な設置と操作
ポンプは電源が接続されると作動し、常に最大回転速度で動作します。
低騒音と高い快適性
騒音指数: ≤42dB(A)
低エネルギー消費
消費電力は最低5Wまで
複数の保護
過電流保護付き
クイックリリース電源プラグ
ポンプの起動と停止は速やかに行ってください。
1. ポンプはオープンシステムとクローズドシステムに使用できます。屋内設置用に作られています。
2. これらのポンプの導水部分は、ポンプで汲み上げられた熱水との化学的接触から保護するために、耐食性の真鍮で作られています。
3. 多回路温水再循環の高度な機能描画により、ポンプはエネルギー効率が高く、静かです。
4. これらのポンプは設置長さが短縮され、サイズがコンパクトなため、最も狭いスペースでも再循環回路に組み込むことができます。該当する場合、取り外し可能な設計により、ポンプの流れ部分を簡単にパージできます。
汲み上げられた液体
1. 固体や繊維を含まない、純粋で非粘性、非攻撃性、非爆発性の液体。• 鉱物油を含まない冷却液。
2. 硬度最大の家庭用温水。14 °dH、最大 110°С。
3. 軟水。水の動粘度 υ = 1 mm 2 /s (1 cSt) (20 °C)。循環ポンプを使用して粘度の高い液体を圧送すると、油圧システムの性能が低下します。
液温
+2から+110°Сまで。石灰の沈着を最小限に抑え、レジオネラ菌の発生を防ぐために、温度を 50 ～ 60 °С に維持することをお勧めします。
周囲温度および液体温度
ポンプで送られる液体の温度は常に周囲温度よりも高くなければなりません。そうしないと、ハウジング内に結露が発生する可能性があります。
最大システム圧力
ユニット付きポンプ (PN 10): 1.0 MPa (10 bar)。
入口圧力
キャビテーション ノイズとポンプ ベアリングの損傷を回避するには、入口ポートに対して次の最小圧力を設定する必要があります。
液温 |
75℃ |
90℃ |
110℃ |
入口圧力 |
0.5m |
5メートル |
10.8メートル |
0.049バール |
0.5バール |
1.08バール |
工事
INSTANT ポンプの設計により、ポンプのモーターをハウジングから取り外すことができるため、メンテナンスが容易になります。ローターベアリングはポンプで汲み上げられた液体で潤滑されます。ポンプの特徴:
1. ポンプで送られる液体と接触する部品は、密閉されたステンレス鋼のケース内に配置されたステーターから隔離されています。
2. 軸受の摩擦が減少し、スロープがなくなることで、消費電力と騒音が大幅に減少します。
INSTANT ポンプには、単相永久磁石モーターが装備されています。
モーターは完全な電気抵抗と熱保護を備えています。
モーターには追加の保護は必要ありません。
エンクロージャークラス: IP 44。
絶縁熱抵抗クラス：H.
電源電圧 220-240V 50/60Hz、PE モーター保護 外部保護は不要 IPクラス IP42 断熱クラス F 湿度 （ RH ） 最大95% システム圧力 1.0 MPa コンプライアンス CE/GS/EMC/LVD/RoHS/REACH 環境温度 0 ～ +40 ℃ 温度クラス TF95 液体の温度 2 ～ +110 ℃
電源電圧 220-240V 50/60Hz、PE モーター保護 外部保護は必要ありません IPクラス IP44 絶縁クラス H 湿度( RH ) 最大。95% システム圧力 1.0MPa コンプライアンス CE/GS/EMC/LVD/RoHS/REACH 環境温度 0 ～+40 ℃ 温度クラス TF110 液温 2 ～+110 ℃
最大流量 2 0 l/分 最大揚程 12m 最大入力電力 45W 最大効率 23 % 電圧 AC 230 V 絶縁等級 H 騒音 ＜ 42dB (A) 保護レベル IP 4 4
モデル ベーシック 65-10SF 力 1000/700/600W 最大流量 38/34/30`m3/h 最大ヘッド 10.2/8.8/7m 電圧・周波数 220/380V 3pH、50HZ ポンプハウジング 鋳鉄 汲み上げられた液体 水 絶縁クラス H 保護の程度 IP42 液温範囲 2～110℃ 最大システム圧力 1.0Mpa
電源電圧 220V~240V、AC、保護アース モーターの保護 外部保護は必要ありません IPクラス IP44 絶縁クラス H 湿度(RH) 最大 95% システム圧力 1.0MPa コンプライアンス EMC/RoHS/REACH/TUV/CE/EEI 環境温度 -30?~55? 温度クラス TF 95 液温 2~+95° 接続/結合 シンフスタンダード/モレックス/TE
マックス。 F 低い （ m³/時) 25.02 マックス。 F 低い （ m³/時) 15.96 マックス。 H 頭 （ メートル ） 25 定格ヘッド （ メートル ） 15 入口直径 （ んん ） 50 出口直径 （ んん ） 50 入力電力 （ キロワット ） 1.75 出力電力 （ キロワット ） 1.5
モデル マスターSD 20- 7.5 130 最大流量（m³/h） 3.6 最大ヘッド（m） 7.5 EEI EEI≤0.20-PART2 定格電圧 220-240V AC 定格電流 0.5 A 周波数 50/60Hz 最大電力 60 W 設計圧力 1.0mpa ノイズ ≤42db（a） i p クラス IP44 断熱クラス H
モデル ベーシック32-9、ベーシック32-9F 力 300W 最大流量 8m3/h 最大ヘッド 9m 現在 1.5A 電圧・周波数 115/230V 50HZ ポンプハウジング 鋳鉄 汲み上げられた液体 水 絶縁クラス H 保護の程度 IP44 液温範囲 2～110℃ 最大システム圧力 1.0Mpa
電源電圧 220-240V 50/60Hz、PE モーター保護 外部保護は必要ありません IPクラス IP44 絶縁クラス H 湿度( RH ) 最大。95% システム圧力 1.0MPa コンプライアンス CE/GS/EMC/LVD/RoHS/REACH 環境温度 0 ～+40 ℃ 温度クラス TF110 液温 -30 ～+110 ℃ (グリコール50%まで) 電圧・周波数 230V/50HZ ポンプハウジング 鋳鉄 エネルギー(EEI) ≤0.23-パート2
定格電圧 AC 230V 定格電流 2.7A 頻度 50/60Hz 最大流量 34 メートル ³ /時 最大揚程 6メートル 最大出力 580ワット 定格流量 24 メートル ³ /時 定格ヘッド 5メートル システム圧力 1.0MPa 断熱クラス H 温度グレード TF110
モデル ベーシック 65-12SF プロ 力 1300W 最大流量 36m3/h 最大ヘッド 13m 電圧・周波数 380V /50HZ ポンプハウジング 鋳鉄 汲み上げられた液体 水 絶縁クラス H 保護の程度 IP44 液温範囲 2～110℃ 最大システム圧力 1.0Mpa
1. 製品モデル:ベーシック S 32 -8S 2. 許容周囲温度: 0 ～ +40 °C 3. 汲み上げ液体の許容温度: +2 ～ +110 °C 4. 保管温度: -30 ～ +55 °C 5. ユニオン付きポンプ: 1.0 MPa (10 bar) 6. ポンプハウジングの材質：鋳鉄 7. ポートからポートまでの長さ: 180mm
