電源電圧 |
220-240V 50/60Hz、PE |
モーター保護 |
外部保護は必要ありません |
IPクラス |
IP44 |
絶縁クラス |
H |
湿度( RH ) |
最大。95% |
システム圧力 |
1.0MPa |
コンプライアンス |
CE/GS/EMC/LVD/RoHS/REACH |
環境温度 |
0 ～+40 ℃ |
温度クラス |
TF110 |
液温 |
2 ～+110 ℃ |

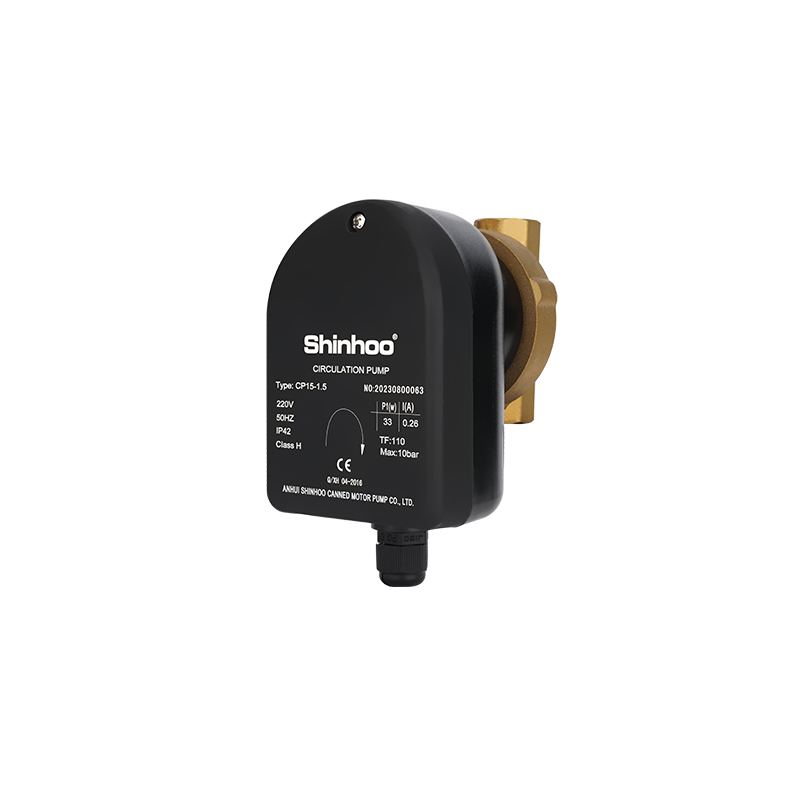

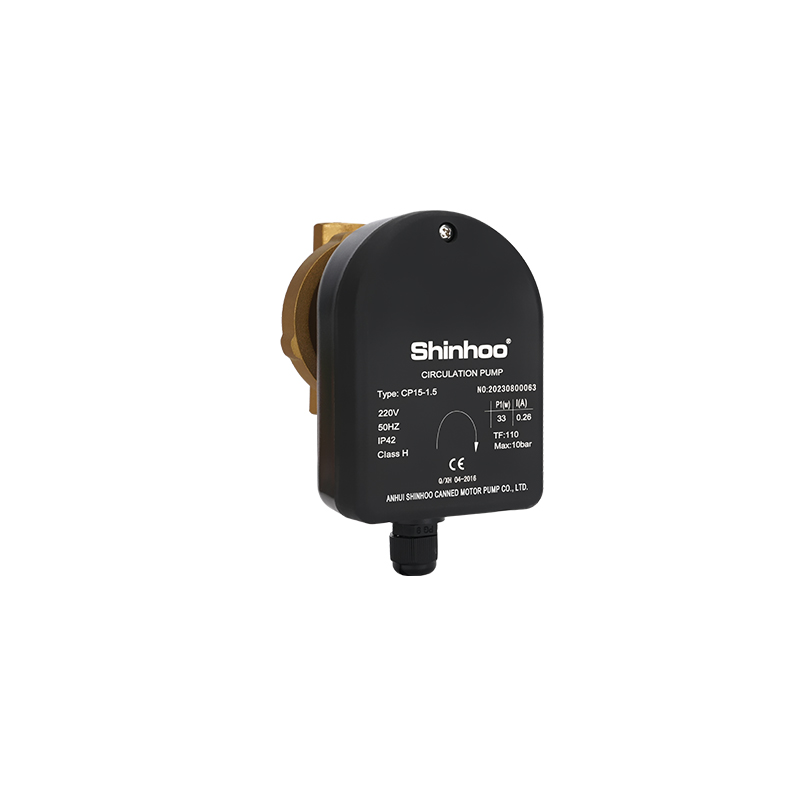

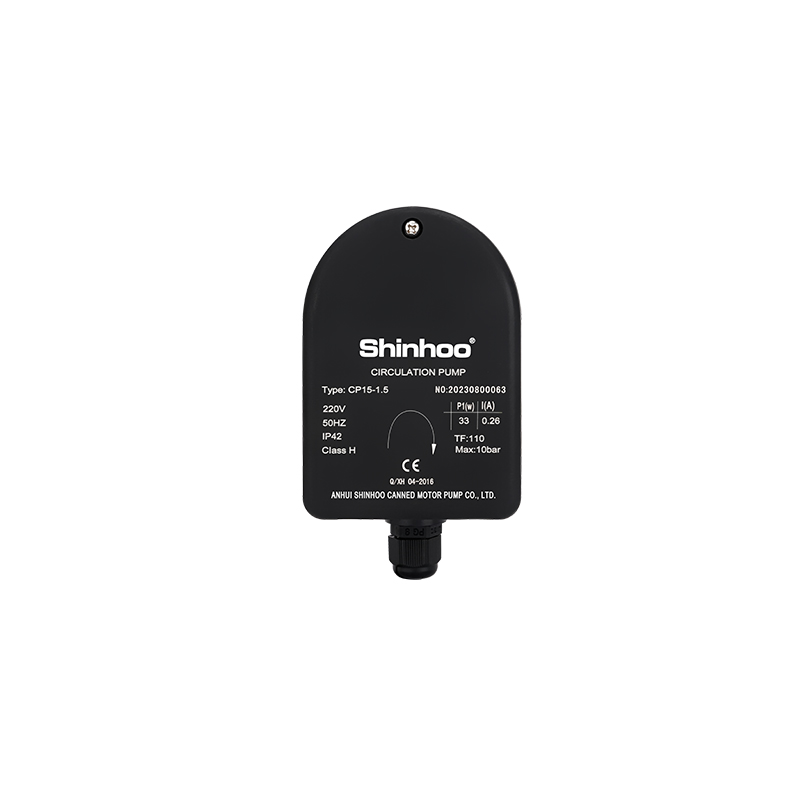

アイテム番号:
Instant E 15-1.5製品起源:
CN1. 家庭内温水循環
2. 家庭用暖房・温水循環システム
3. 給湯器循環システム
4. 民家や集合住宅の給水システムにおける温水循環。
簡単な設置と操作
ポンプは電源が接続されると作動し、常に最大回転速度で動作します。
低騒音と高い快適性
騒音指数: ≤42dB(A)
低エネルギー消費
消費電力は最低5Wまで
複数の保護
過電流保護付き
クイックリリース電源プラグ
ポンプの起動と停止は速やかに行ってください。
1. ポンプはオープンシステムとクローズドシステムに使用できます。屋内設置用に作られています。
2. これらのポンプの導水部分は、ポンプで汲み上げられた熱水との化学的接触から保護するために、耐食性の真鍮で作られています。
3. 多回路温水再循環の高度な機能描画により、ポンプはエネルギー効率が高く、静かです。
4. これらのポンプは設置長さが短縮され、サイズがコンパクトなため、最も狭いスペースでも再循環回路に組み込むことができます。該当する場合、取り外し可能な設計により、ポンプの流れ部分を簡単にパージできます。
汲み上げられた液体
1. 固体や繊維を含まない、純粋で非粘性、非攻撃性、非爆発性の液体。• 鉱物油を含まない冷却液。
2. 硬度最大の家庭用温水。14 °dH、最大 110°С。
3. 軟水。水の動粘度 υ = 1 mm 2 /s (1 cSt) (20 °C)。循環ポンプを使用して粘度の高い液体を圧送すると、油圧システムの性能が低下します。
液温
+2から+110°Сまで。石灰の沈着を最小限に抑え、レジオネラ菌の発生を防ぐために、温度を 50 ～ 60 °С に維持することをお勧めします。
周囲温度および液体温度
ポンプで送られる液体の温度は常に周囲温度よりも高くなければなりません。そうしないと、ハウジング内に結露が発生する可能性があります。
最大システム圧力
ユニット付きポンプ (PN 10): 1.0 MPa (10 bar)。
入口圧力
キャビテーション ノイズとポンプ ベアリングの損傷を回避するには、入口ポートに対して次の最小圧力を設定する必要があります。
液温 |
75℃ |
90℃ |
110℃ |
入口圧力 |
0.5m |
5メートル |
10.8メートル |
0.049バール |
0.5バール |
1.08バール |
工事
INSTANT ポンプの設計により、ポンプのモーターをハウジングから取り外すことができるため、メンテナンスが容易になります。ローターベアリングはポンプで汲み上げられた液体で潤滑されます。ポンプの特徴:
1. ポンプで送られる液体と接触する部品は、密閉されたステンレス鋼のケース内に配置されたステーターから隔離されています。
2. 軸受の摩擦が減少し、スロープがなくなることで、消費電力と騒音が大幅に減少します。
INSTANT ポンプには、単相永久磁石モーターが装備されています。
モーターは完全な電気抵抗と熱保護を備えています。
モーターには追加の保護は必要ありません。
エンクロージャークラス: IP 44。
絶縁熱抵抗クラス：H.
