定格電圧 |
380V |
定格ヘッド |
38分 |
|
定格流量 |
8m³/時 |
最大揚程 |
48分 |
|
最大流量 |
15m³/時 |
断熱クラス |
F |
|
設計圧力 |
10バール |
振動 |
＜ 2.8mm/秒 |
|
保護クラス |
IP54 |
頻度 |
50Hz |
|
定格電流 |
3.62A |
定格出力 |
1500W |
|
ノイズ |
＜ 62dB(A) |
最大出力 |
1900W |
アイテム番号:

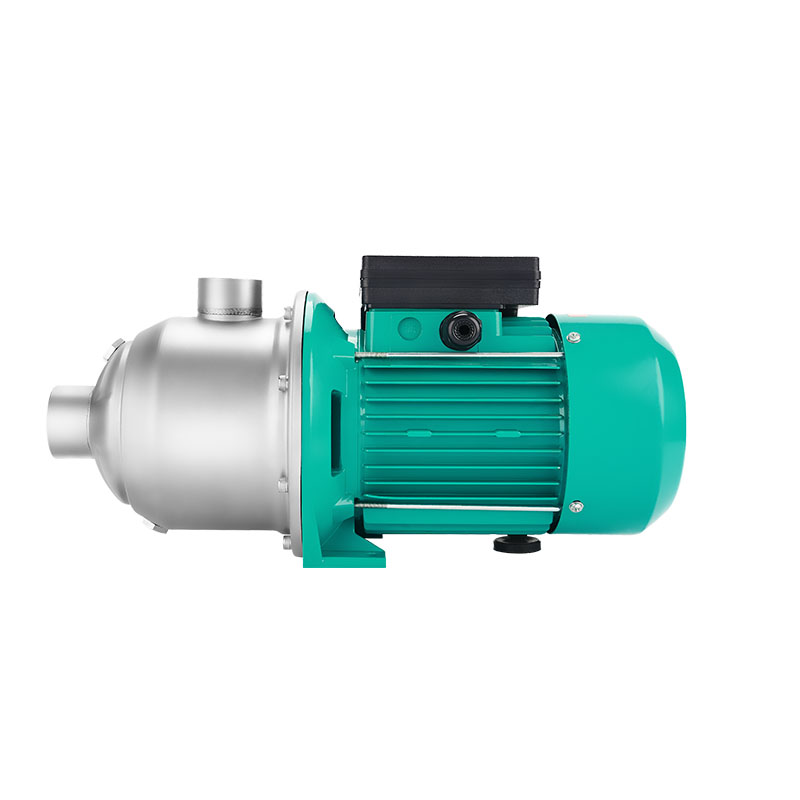

MHI-804Q給水とブースター
産業循環システム
充電ステーションの液体冷却システム
貯蔵液冷却システム
家庭用給水システム
温水循環とHVACシステム
産業循環システム
清掃および庭の散水灌漑システム
データセンターの液体冷却システム
1. 材質 – ステンレス
2. 多段羽根車、高揚程
3.双方向メカニカルシール、メンテナンスが容易
4. コンパクトなブロック設計
5. ステージチャンバー、インペラ、ディフューザーなど、流体と接触するすべての油圧部品
労働条件
1.電源：1～220V/50Hz；
2.最大システム圧力：≤1.0MPa;
3. 絶縁クラス：F
4.保護レベル：IP54。
5. 輸送液の温度：-25℃～90℃
6. 送液液：きれいな水
7. この水ポンプは、飲料水、温水、工業用水、凝縮水、エタノールと水の混合物（エタノール含有量最大40％）、および鉱油、長繊維、腐食性物質を含まないその他の液体の輸送に適しています。
デザインノート
1. 三相交流モータのモータ保護はオプションまたは現場で提供される
2. 熱モータ保護とコンデンサを内蔵した単相ACモータ
製品認証
この製品は3C認証要件に準拠しています
アプリケーションメディア要件
|
中程度の使用: 清水/水+エチレングリコール（≤50％）混合溶液 |
中水温： 0 ～ 110℃/-25℃ ～ 110℃ |
|
中程度のPH値 ： 6.5～8.5 |
中程度の硬さ ： 25°dH |
|
培地中の固形不純物含有量: 固体不純物の直径および長さ方向の寸法が0.1mm以下、体積率が0.1%以下 |
|
サービス環境要件
|
使用法： シャフトを水平に保つ |
高度： ＜ 1000メートル |
|
動作周囲温度: -25℃ ∼ 55℃（配管および送水ポンプの凍結がないこと） |
動作周囲湿度: ≤95% |
ストレージ環境の要件
保管周囲温度: -30℃〜60℃（配管および送水ポンプの凍結がないこと）
保管環境の湿度： ≤95%
工場検査
|
機械の気密性検出 |
モーター絶縁検出 |
耐電圧検出 |
|
漏れ電流検出 |
接地抵抗検出 |
無負荷電力、電流検出 |
|
T 壷検出 |
|
|
信頼性テスト
|
油圧性能試験 |
V 振動テスト |
北 オイズテスト |
|
水圧テスト |
全機械電気安全試験 |
保護レベルテスト |
|
塩水噴霧試験 |
熱衝撃試験 |
気温上昇 |
|
凝縮液試験 |
L ライフテスト |
スタートストップテスト |
|
高温多湿試験 |
|
|
設置と安全に関する指示
1. ポンプで搬送する液体は高温・高圧の液体である場合があります。ポンプの移動や分解を行う前に、火傷を防ぐため、システム内の液体を排出するか、ポンプの両側にあるストップバルブを閉じてください。
2. 冬季に媒体が清水の場合、ポンプシステムが稼働していないか周囲温度が 0°C 未満のときは、ポンプ本体の凍結や割れを防ぐために、パイプラインシステム内の液体を排出する必要があります。
3. ポンプを長期間使用しない場合は、ポンプの入口と出口の水道管バルブを閉じ、ポンプの電源を切ってください。モーターが熱くなったり異常を感じたりした場合は、直ちにポンプの入口側のバルブを閉じ、ポンプの電源を切って、お近くの販売店またはサービスセンターにご連絡ください。
4. 本製品は子供の手の届かない場所に保管してください。設置後は、子供が触れないように隔離措置を講じてください。
5.水ポンプの設置方向は、ポンプの軸方向が水平になります。
6. 水ポンプは、雨、水、露出などの場所を防ぐために設置する必要があります。
7.ウォーターポンプは硬い物体と直接衝突することはできません。
8. メカニカルシールの磨耗や機械の焼損を防ぐため、水ポンプを水なしで稼働させることは禁止されています。
9. 移送する液体は、粘性が低く、清浄で、非腐食性、非爆発性の液体であり、繊維や鉱油を含まず、固体粒子の直径と長さは0.1mm以下、体積比は0.1%以下である必要があります。ポンプは、植物油やガソリンなどの可燃性液体の移送には適していません。粘度の高い状況でポンプを使用すると、ポンプの性能が低下するため、ポンプを選定する際には、移送する液体媒体の粘度を考慮する必要があります。
設置寸法図
パフォーマンス曲線
この性能曲線は常温の水に適しており、非水媒体用のポンプではポンプの水力性能が低下します。したがって、ポンプを選択する際には、液体媒体の特性を考慮する必要があります。
フローヘッド
フローパワー
定格電圧 380V 定格ヘッド 32分 定格流量 16m³/時 最大揚程 48分 最大流量 23m³/時 断熱クラス F 設計圧力 10バール 振動 ＜ 2.8mm/秒 保護クラス IP54 頻度 50Hz 定格電流 4.52A 定格出力 2200W ノイズ ＜ 63dB(A) 最大出力 3100W
定格電圧 380V 定格ヘッド 25分 定格流量 16m³/時 最大揚程 36分 最大流量 23m³/時 断熱クラス F 設計圧力 10バール 振動 ＜ 2.8mm/秒 保護クラス IP54 頻度 50Hz 定格電流 4.01A 定格出力 1850W ノイズ ＜ 63dB(A) 最大出力 2500W
定格電圧 380V 定格ヘッド 48分 定格流量 8m³/時 最大ヘッド 59分 最大流量 15m³/時 断熱クラス F 設計圧力 10バール 振動 ＜ 2.8mm/秒 保護クラス IP54 頻度 50Hz 定格電流 4.01A 定格出力 1850W ノイズ ＜ 62dB(A) 最大出力 2200W
定格電圧 220V 定格ヘッド 28分 定格流量 8m³/時 最大揚程 35分 最大流量 15m³/時 断熱クラス F 設計圧力 10バール 振動 ＜ 2.8mm/秒 保護クラス s IP54 頻度 50Hz 定格電流 6.55A 定格出力 1100W ノイズ ＜ 62dB(A) 最大出力 1400W
定格電圧 380V 定格ヘッド 46分 定格流量 4m³/時 最大揚程 57分 最大流量 9.5m³/時 断熱クラス F 設計圧力 10バール 振動 ＜ 2.8mm/秒 保護クラス s IP54 定格出力 1100W ノイズ ＜ 60dB(A) 最大出力 1500W
定格電圧 380V 定格ヘッド 35分 定格流量 4m³/時 最大揚程 42メートル 最大流量 9.5m³/時 断熱クラス F 設計圧力 10バール 振動 ＜2.8mm/秒 保護クラス IP54 頻度 50Hz 定格電流 1.78A 定格出力 750W ノイズ 60dB(A)未満 最大出力 1050W
定格電圧 380V 定格ヘッド 28分 定格流量 4m³/時 最大揚程 33分 最大流量 9.5m³/時 断熱クラス F 設計圧力 10バール 振動 ＜2.8mm/秒 保護クラス IP54 頻度 50Hz 定格電流 1.48A 定格出力 550W 定格ヘッド 28分 最大出力 850W 最大揚程 33分 最大ユニット効率 47% 断熱クラス F ノイズ 55dB(A)未満
定格電圧 380V 定格ヘッド 28分 定格流量 2m³/時 最大ヘッド 33分 最大流量 6m³/時 断熱クラス F 設計圧力 10バール 振動 ＜ 2.8mm/秒 保護クラス IP54 頻度 50Hz 定格電流 1.48A 定格出力 550W ノイズ ＜ 62デシベル （ あ ） 最大出力 650W
モデル ベーシック32-12、ベーシック32-12F 力 500W 最大流量 10.5m3/h 最大ヘッド 12m 現在 2.5A 電圧・周波数 115/230V 50HZ ポンプハウジング 鋳鉄 汲み上げられた液体 水 絶縁クラス H 保護の程度 IP44 液温範囲 2～110℃ 最大システム圧力 1.0Mpa
モデル ベーシック 50-16F 力 1300W 最大流量 27m3/h 最大ヘッド 16m 現在 5.8A 電圧・周波数 230V 50HZ ポンプハウジング 鋳鉄 汲み上げられた液体 水 絶縁クラス H 保護の程度 IP44 液温範囲 2～110℃ 最大システム圧力 1.0Mpa
最大流量（M3/h）2. 2最大ヘッド（m）7定格流量（M3/h）1定格ヘッド（m）5. 5電圧220〜240V AC現在0。45a頻度50/60Hz入力電源52W設計圧力0。3MPAノイズ≤42db（a）標準的な力≤3W保護グレードIP44サージ電流
1. 製品モデル:ベーシック S 25 -7S ;ベーシック S 25-7SQ 2. 許容周囲温度: 0 ～ +40 °C 3. 汲み上げ液体の許容温度: +2 ～ +110 °C 4. 保管温度: -30 ～ +55 °C 5. ユニオン付きポンプ: 1.0 MPa (10 bar) 6. ポンプハウジングの材質: 鋳鉄、ステンレス鋼ポンプハウジング (N) 7. ポートからポートまでの長さ: 13O/180mm
